中国粉体网讯 半导体行业是当今世界科技创新的重要驱动力，也是体现各国竞争力的重要标志。半导体材料作为半导体行业的核心，其性能的高低直接决定了半导体产业的技术水平。
宽禁带半导体材料相比传统硅半导体，具有高温性能好、输出功率高、抗腐蚀、耐高压高频等综合性能，被广泛应用于电力电子、射频、微波等领域。

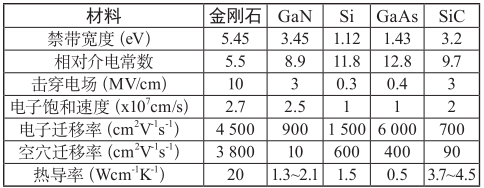

主要宽禁带材料的参数对比
金刚石作为宽禁带甚至超宽带隙材料的一员（禁带宽度5.5 eV），具有优异的物理和化学性质，如高载流子迁移率、高热导率、高击穿电场、高载流子饱和速率和低介电常数等，被行业誉为“终极半导体材料”。它在部分领域可替代现有硅、砷化镓等半导体材料，并极有可能引发半导体产业新一轮的技术革命。
高功率电子器件
由于金刚石的高热导率和宽禁带特性，它非常适合用于制造高功率电子器件，如功率放大器、射频器件等。这些器件在通信、雷达、卫星等领域有着广泛的应用。金刚石的加入可以显著提高器件的功率密度和效率，降低散热成本，延长器件的使用寿命。
高温电子器件
在一些特殊的应用场景中，如航空航天、石油化工等领域，需要电子器件能够在高温环境下稳定工作。金刚石的宽禁带特性使其能够在高温下保持良好的性能，成为制造高温电子器件的理想材料。

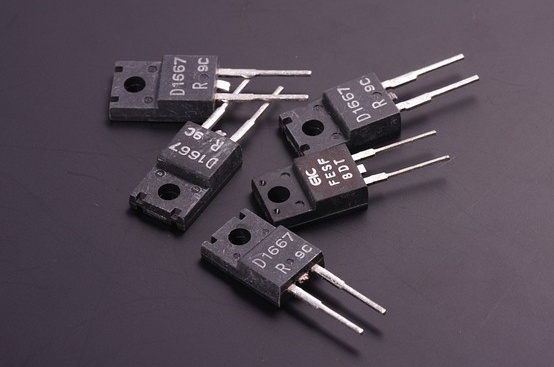

二极管 图源：pixabay
光学器件
金刚石不仅在电学性能上表现出色，在光学领域也有着广泛的应用。金刚石具有高透明度、高硬度和良好的化学稳定性，可用于制造高性能的光学窗口、透镜和棱镜等器件。此外，金刚石还可以作为激光增益介质，用于制造高功率激光器。
光学窗口 图源：中南钻石
探测器
金刚石材料可以检测任何一种比其5.5eV禁带能量更高的电磁波，例如深紫外光、X 射线、伽马射线、带电粒子和中子，其动态能量范围从5.5eV 到GeV宇宙级射线。它拥有卓越的抗辐照性能以及超快的时间响应，被认为是用于脉冲辐射场/强辐射场最理想的半导体探测器材料。

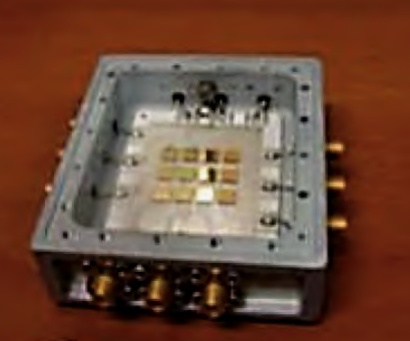

矩形中子探测器
图源：赵鑫等.金刚石核辐射探测器研究进展
声学器件
金刚石密度低，杨氏模量和强度高，这使得它成为一种高性能的高频声材料。它可以在高达70kHz的频率下保持完美的振动运动而不失真，从而提供几乎完美的声音再现。此外金刚石还具有最高的声表面波速，是用于声表面波滤波器的优秀材料，能够提高滤波频率和功率承受能力。
量子计算
金刚石中的氮空位中心（NV center）具有独特的量子特性，使其在量子计算领域有着潜在的应用价值。研究人员正在探索利用金刚石中的 NV center 实现量子比特的存储和操作，为未来的量子计算技术提供新的解决方案。
金刚石NV色心的物理结构示意图
图源：陈诺诚.基于金刚石NV色心的微弱微波场测量系统研究
微机电系统（MEMS）
金刚石各种特性同样适合制作微机电系统，尤其适合在高压、高温、高加速度和高辐射等环境下工作的高端器件。金刚石微机电系统的几个关键结构都已经有科研团队制作出来，例如薄膜结构，悬臂梁结构等等。
为加强金刚石产业上下游交流，促进行业发展，共同探讨学习产业技术，中国粉体网特建有“半导体用金刚石产业交流群”，欢迎扫码加入!
参考来源：
1.DT半导体
2.高旭辉. 金刚石—终极半导体的“破茧”之路.科学咨询
3.杜昊临等. 金刚石半导体器件研究概述.科技论坛
