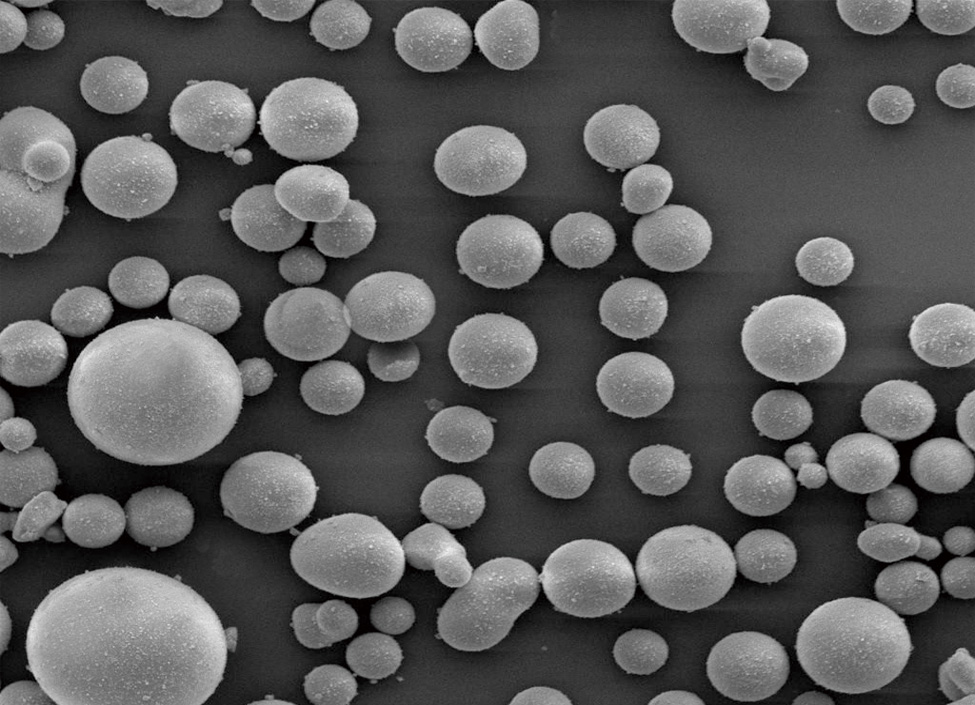

中国粉体网讯 球形硅微粉的主要成分为二氧化硅的无定形石英粉体材料，颗粒个体呈球形，具有纯度高、颗粒细、介电性能优异、热膨胀系数低、热导率高等优越性能，被广泛应用于大规模集成电路封装中覆铜板以及环氧塑封料填料，另外在航空、航天、催化剂、医药、涂料、特种陶瓷、日用化妆品等高新技术领域也有广泛应用。
目前，球形硅微粉的制备方法主要包括物理法和化学法。物理法包括火焰成球法、高温熔融喷射法、等离子体法、自蔓延低温燃烧法、高温煅烧球形化法等；化学法包括气相法、水热合成法、溶胶凝胶法、沉淀法、微乳液法、喷雾法等。而球形硅微粉应用于覆铜板或环氧塑封料等领域时，对其粒径有一定的要求，另外微电子工业的迅猛发展，对球形硅微粉的纯度、流动性、球化率、球形度等要求也也越来越高，球形硅微粉的性能直接关系到加工获得相关产品的性能。2024年，部分高校、公司、科研研所发明了一系列球形硅微粉相关专利，改进了球形硅微粉制备技术，从而提升了相关材料的性能。
一种功率器件用球形方石英粉体及其制备方法

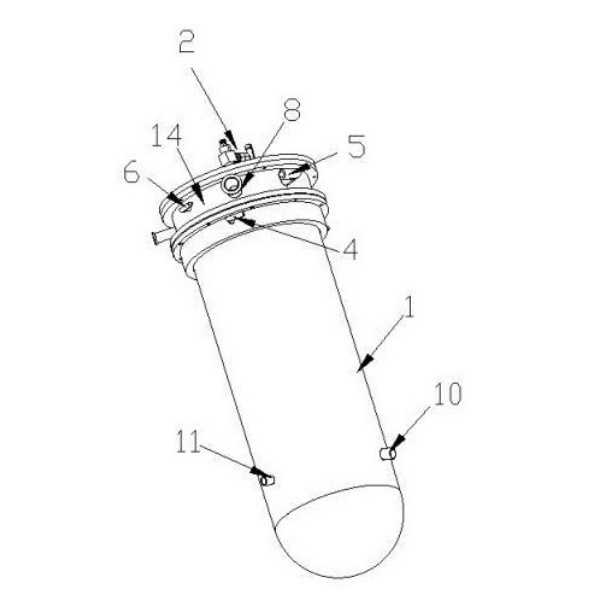

江苏联瑞新材料股份有限公司公布了一种功率器件用球形方石英粉体及其制备方法，属于非金属矿物加工技术领域，选择火焰法球形硅微粉为原料与氟盐类物质组成的矿化剂混合，封入高压反应釜进行一段时间热处理，对热处理制得的前驱体进行高温煅烧，前驱体的制备工艺对无定型的火焰熔融法球形二氧化硅微粉的晶格进行一定的预排列，使得方石英产品具有高纯度、高方石英相含量，同时降低无定型相转变为方石英相时的相转变势垒，使得高温煅烧的温度降低，在火焰熔融法球形二氧化硅微粉原料从无定型相转变为方石英相后仍能保持高球形度，可以满足功率器件热膨胀需求。
一种流动性好的高纯亚微米球形硅微粉的制备方法

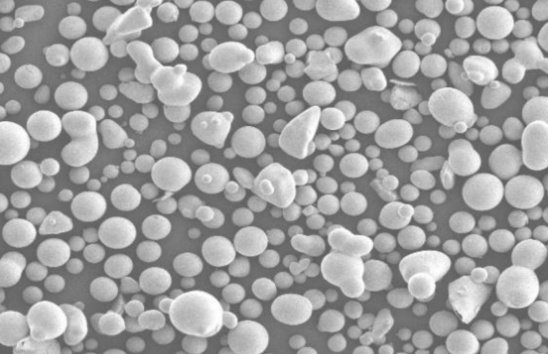

江苏辉迈粉体科技有限公司公布了一种流动性好的高纯亚微米球形硅微粉的制备方法，包括如下步骤：在40～50℃条件下，边搅拌边将催化剂、端氨基超支化聚酰胺、1-咖啡酰奎宁酸改性聚乙二醇、十二烷基磷酸单酯和1-羟乙基-3-甲基咪唑四氟硼酸盐加入体积浓度为30～40%乙醇水溶液中，保温搅拌30～40分钟，之后加入微量的有机或无机盐以及硅烷聚合物，保温搅拌反应30～60分钟，反应结束，真空抽滤取固体，干燥，微波处理、高温煅烧，即得。本发明所得硅微球具有较高的球化率和球形度，流动性好，在有机体系中具有良好的相容性。
一种微纳米级高纯球形硅微粉制备方法

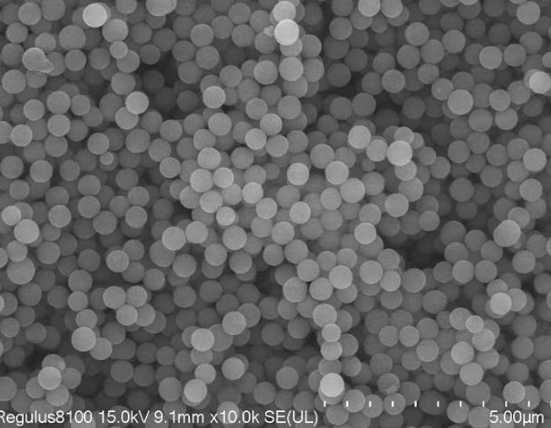

中南大学公布了一种微纳米级高纯球形硅微粉制备方法，该方法是将天然石英矿石经破碎磨矿、物理分选的产物和/或高纯石英砂生产过程的细粒级副产物采用超细磨至微纳米级后依次经过化学除杂和等离子体高温处理，即得微纳米级4N5级以上的球形硅微粉。该方法可以同步对石英砂进行提纯和粒径及球形度进行控制，具有生产工艺简单、化学试剂消耗量少、产品粒度均匀、纯度高和球形度高等优点。
一种LED显示器件封装材料用球形硅微粉的制备方法

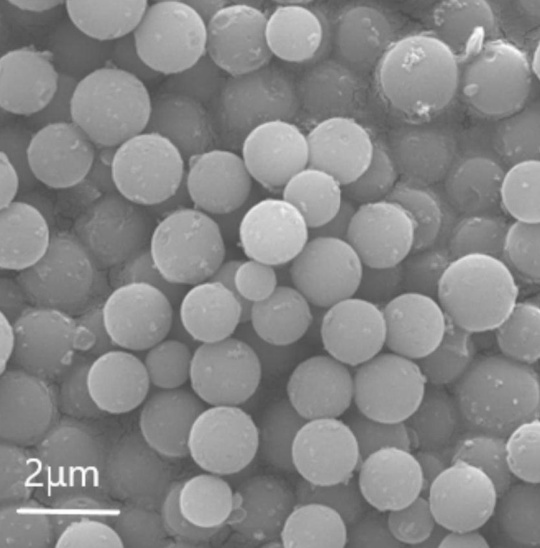

广州豫顺新材料科技有限公司公开了一种LED显示器件封装材料用球形硅微粉的制备方法，包括以下步骤：取脂肪醇聚氧乙烯醚、无水乙醇、硅酸钠溶液和乙酸乙酯反应得到滤饼；向滤饼中加入PEG1500得到粉末A；将粉末A依次在氮气氛围和空气氛围中煅烧，得到初产物；取初产物加入氯乙酸钠反应得到羧基化初产物；取羧基化初产物加入二氯亚砜反应得到酰氯化初产物；取酰氯化初产物修饰抗氧剂得到球形硅微粉，本发明通过添加PEG1500并进行氮气和空气氛围的煅烧阻隔了颗粒的高温硬团聚，并在初产物表面修饰抗氧剂，有利于球形硅微粉在环氧塑封料有机基体中的分散，同时赋予环氧塑封料更加优异的力学性能和抗氧化性能。
一种低放射性高纯超细球形硅微粉的生产工艺
中材江苏太阳能新材料有限公司公开了一种低放射性高纯超细球形硅微粉的生产工艺，由如下依次进行的工艺步骤构成：对含铀硅微粉破碎、分级、筛分、与去离子水混合搅拌制成浆料、调节浆料pH值、通过介孔吸附装置吸附提纯、球化炉球化而制得低放射性高纯超细球形硅微粉；含铀硅微粉的平均粒径为5～20μm；投入球化炉前的超细硅微粉的平均粒径为50～100nm；球化炉其炉体内设有消除回流区的导风结构。本发明对原料的要求不高，含有铀元素，通过工艺能够去除；由于破碎后的硅微粉为亚微米级，而其本身就具有无定型含量高的特点，而本制备工艺又在球化炉上改进，可使超细硅微粉在球形化时几乎完全从结晶态转变为无定形状态，所以本制备工艺制得的无定形二氧化硅含量高，达到高纯的要求。
一种低放射性球形硅微粉及其制备方法与应用
吉安豫顺新材料有限公司公开了一种低放射性球形硅微粉及其制备方法与应用，属于微硅粉技术领域。本发明制备的球形硅微粉的纯度≥99.95％，放射性元素U含量≤1×10-10g/g，所述球形硅微粉由智能控制的一体化系统制备而得，所述一体化系统包括输入装置、加工单元、传输装置、测试装置、执行装置、控制装置和输出装置；其中输入装置、加工单元、输出装置通过传输装置连接，测试装置和执行装置安装在加工单元的内壁、阀门或外置装置上，控制装置对所述一体化系统实行智能控制，通过一体化系统制备高纯度、低放射性的球形硅微粉，可以避免传统分离式制备方法中空气粉尘或外部污染的带来的二次污染，保证了球形硅微粉的高纯度和低放射性。
一种电子封装球形硅微粉的制备方法及设备
连云港浩森矿产品有限公司公布了一种电子封装球形硅微粉的制备方法及设备，包括支撑单元、振动粉碎单元、间歇进料单元和碾碎打散单元。本发明，通过设置有碾碎打散单元，驱动电机通过旋转轴带动粉碎轴旋转，粉碎轴带动拱形支架所连接的碾压辊，其中碾压辊对原料进行粉碎，并且在粉碎的间隙中，导向架同步滑动，带动底部的搅拌板对已经粉碎的原料进行打散，减少结块现象，并且搅拌板和导向架在导向环滑动，通过凸起带动搅拌板移动，进一步提高了打散的范围，起到了既能对原料碾压粉碎，又能对原料进行打散的作用。
一种覆铜板用改性球形硅微粉及其制备方法
广州豫顺新材料科技有限公司公布了一种覆铜板用改性球形硅微粉及其制备方法，本发明包括如下步骤：S1：将羧基化硅微粉与D-1-(1-萘基)乙胺反应得到组分一；S2：将组分一溴化得到组分二；S3：将组分二与对甲酰基苯硼酸发生取代反应，得到组分三；S4：将组分三羧基化得到改性球形硅微粉。本申请制备的改性球形硅微粉作为填料与覆铜板基料中的环氧树脂复合，有效改善覆铜板的介电性能和力学性能。
参考来源：国家知识产权局、各公司官网
（中国粉体网编辑整理/初末）
注：图片非商业用途，存在侵权告知删除！
