中国粉体网讯 氢氧化钙，作为一种重要的无机化工原料，在诸多领域如环保、建材、医药及食品等展现出广泛的应用潜力。尤其是随着纳米技术的不断进步，高纯纳米氢氧化钙因其独特的物理化学性质，如高比表面积、优异的分散性、高纯度、高反应活性，逐渐成为研究与应用的热点。
1、高纯、纳米、高分散性氢氧化钙

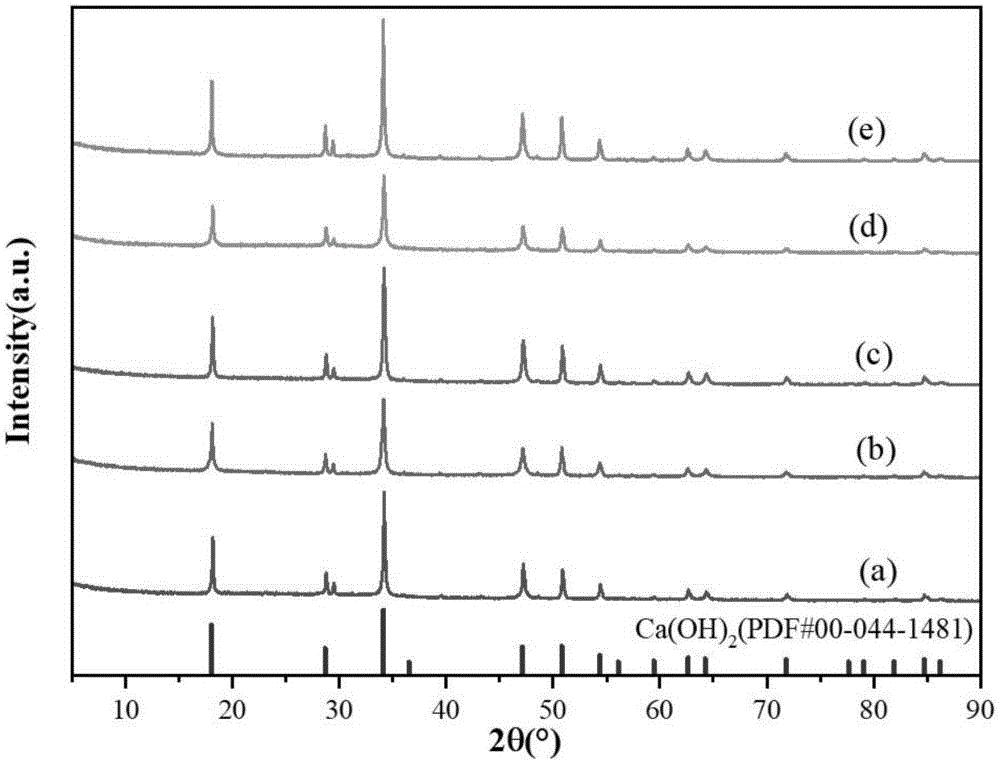

湖州浙宝钙业科技股份有限公司公布一种纳米级抗凝结氢氧化钙的制备工艺。主要通过溶胶-凝胶法制备纳米级抗凝结氢氧化钙，具体为通过前驱体的水解和缩合反应，形成纳米级的溶胶，再通过干燥和热处理得到纳米颗粒。本发明所述的纳米级氢氧化钙抗凝结效果好，纳米级氢氧化钙由于其小尺寸效应和高比表面积，表现出优异的分散性和反应活性，在制备纳米级氢氧化钙过程中利用超声波的空化效应，破坏颗粒间的范德华力，防止团聚。

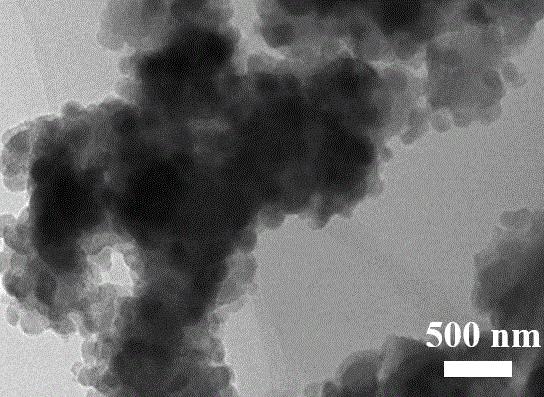

金华市双懿新碳环保科技有限公司公开了一种高纯纳米氢氧化钙的制备方法。本发明通过优化原料选择和处理流程，控制氧化钙的纯度，避免了外部购买原料可能带来的纯度不稳定问题。同时，在制备过程中采用高效的提纯技术，进一步去除杂质，确保最终产品高纯纳米氢氧化钙的纯度达到极高水平，满足高端应用领域的严格要求。产品的纯度高于98%，粒径达到纳米级，即高纯度的纳米氢氧化钙成品。

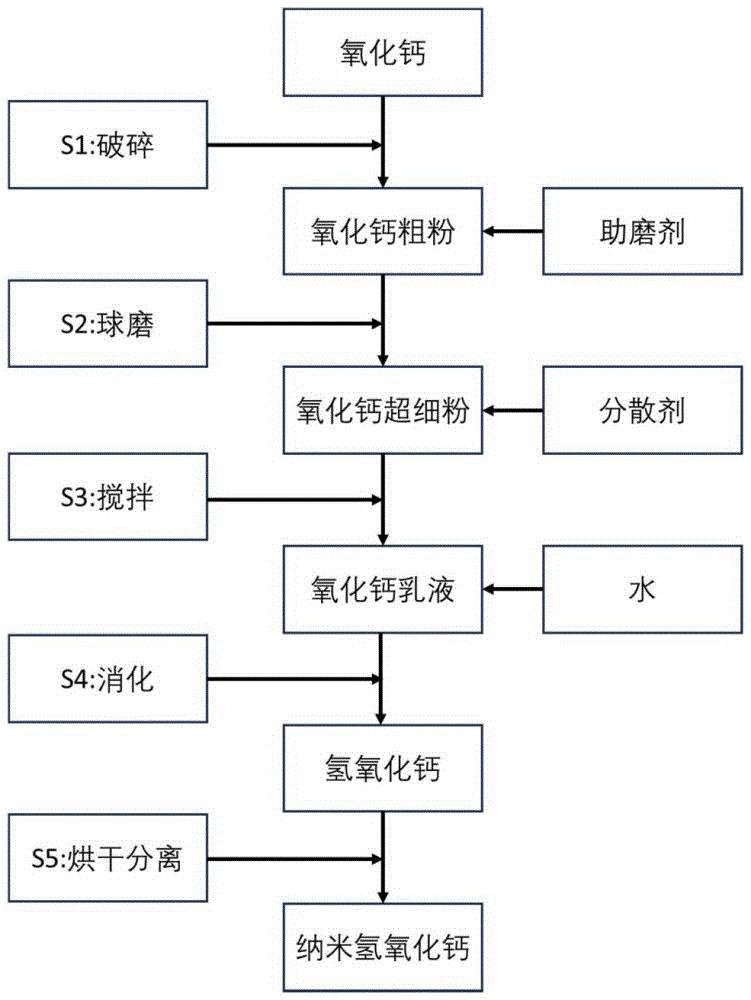

汝州市金石实业有限公司公开了一种粒径尺寸可控的纳米氢氧化钙制备方法，包括如下步骤，（1）将氧化钙破碎，得到最大粒径不超过5mm的氧化钙粉末；（2）对氧化钙粉末或氧化钙粉末与助磨剂的混合物进行球磨，得到平均粒径不超过50μm的氧化钙超细粉；（3）将氧化钙超细粉与液体分散剂混合均匀，得到氧化钙黏稠浆料或氧化钙乳液；（4）在氧化钙黏稠浆料或氧化钙乳液中加入水，搅拌，氧化钙消化得到氢氧化钙；（5）将氢氧化钙烘干，分离，得到纳米氢氧化钙。本发明成本低，制备简单，粒径可控。
2、食品级氢氧化钙

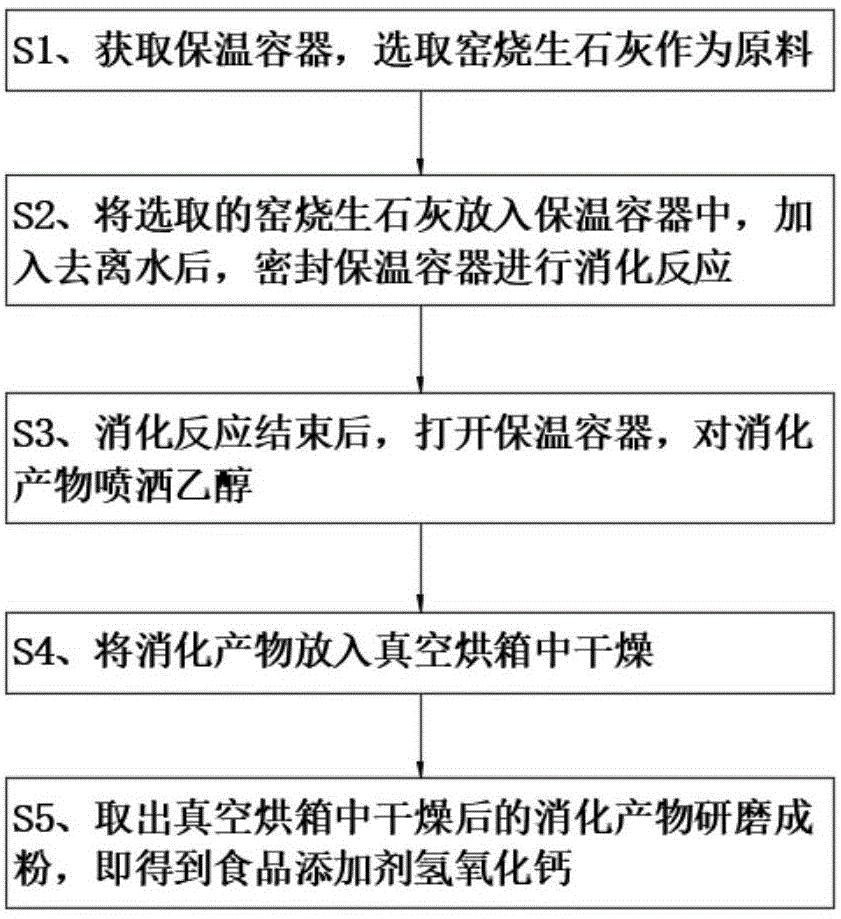

湖州浙宝钙业科技股份有限公司公开了一种食品添加剂氢氧化钙的制备方法，涉及食品添加剂技术领域。包括如下步骤：获取保温容器，选取窑烧生石灰作为原料；将选取的窑烧生石灰放入保温容器中，加入去离子水后，密封保温容器进行消化反应；消化反应结束后，对消化产物喷洒乙醇；然后将消化产物放入真空烘箱中干燥。采用市售的窑烧氧化钙生产氢氧化钙，原料廉价易得；生产过程中不使用表面活性剂，所制得的氢氧化钙表面没有有机物附着，提高了氢氧化钙纯度，可安全地用作食品添加剂；对从真空烘箱中逸出的气体冷凝收集后，再经精馏回收乙醇、供循环利用，乙醇利用率高，充分利用，提高原料利用率，降低成本。

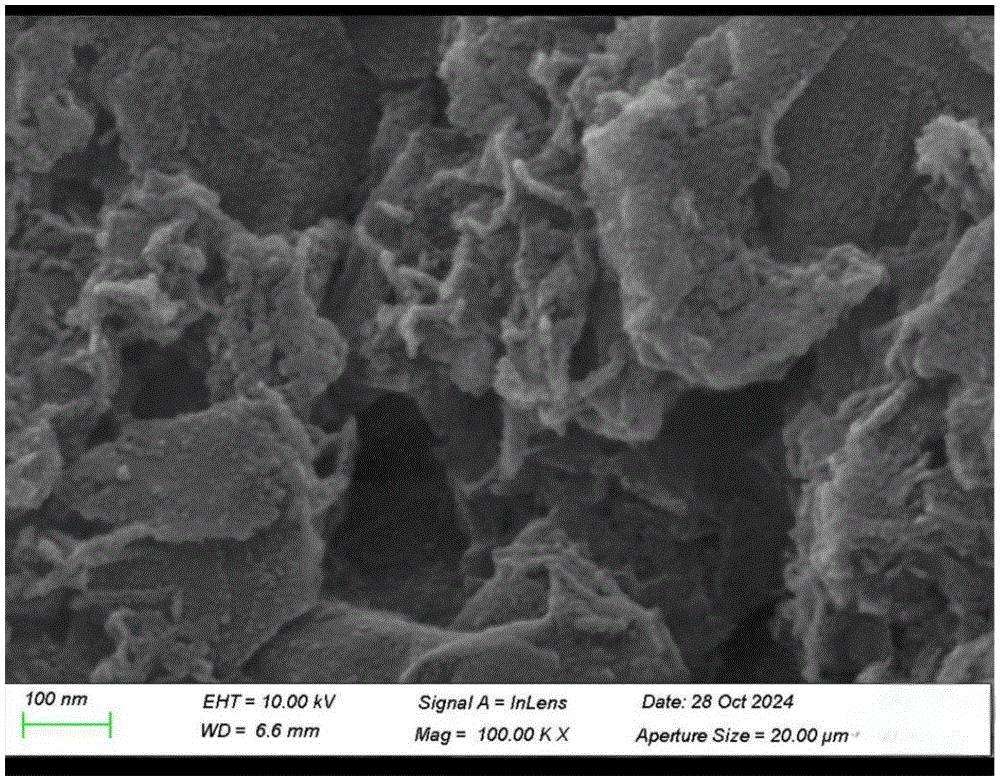

广西田七家化实业有限公司公开一种食品级氢氧化钙的制备方法，首先利用腐蚀性微生物与球磨相结合的方法对原料氧化钙进行改性，利用脱硫球菌属和希瓦氏菌属的腐蚀作用，将氧化钙中的镁、铁、铅等还原为可溶性低价金属离子，从而获得具有多孔结构的氧化钙，微生物会附着在氧化钙粉末表面，生成一层亲水亲油性的生物膜，更有利于氧化钙粉末进行消化反应制备氢氧化钙。最后经过湿法消化、陈化制备得到食品级氢氧化钙。本发明的方法可以在更低的水灰比下完全消化生成氢氧化钙，降低成本，并且制备的氢氧化钙纯度更高。
3、高活性、改性氢氧化钙
山东泰开环保科技有限公司公布了一种高活性氢氧化钙的制备方法，通过加入相应助剂，与生石灰依次进行预混、一级消化、二级消化、三级消化，来调控钙基脱硫剂氢氧化钙的微观结构，提高比表面积，增大孔容与孔径，具有良好的流动性和分散性，进而减小固硫过程中SO2、SO3等气体在脱硫剂孔隙内的扩散阻力，从而提高脱硫效率和利用率。
华北电力大学（保定）公开了一种锰改性氢氧化钙脱硫剂的制备方法及其产品与应用。包括以下步骤：将生石灰与硝酸锰溶液混合后进行一次消化，反应结束后经干燥、研磨、煅烧，得到前驱体，将所述前驱体加入至醇水溶液中进行二次消化，再经离心洗涤，即得到所述锰改性氢氧化钙脱硫剂。本发明提供的锰改性氢氧化钙脱硫剂可用于高效去除低浓度SO2，并且可以实现协同脱除重金属汞，达到协同脱硫脱汞的作用，普遍适用于中低浓度SO2的干法脱除，与其它烟气净化方式相比，可有效降低投资和运营成本。
国能（山东）能源环境有限公司公开了一种改性氢氧化钙的制备方法及应用。该制备方法通过混合水、乙醇和三乙醇胺作为消化溶液，并使用该消化溶液与氧化钙颗粒混合进行消化反应，得到改性氢氧化钙，添加的乙醇和三乙醇胺能够有效提高氧化钙颗粒的分散程度，减缓消化反应的剧烈程度，提高所得氢氧化钙的比表面积并改善表面性质。由该方法制备得到的改性氢氧化钙，具有较高的比表面积和丰富的孔道结构，有利于与烟气中氯化氢的接触，提高脱氯性能。使用该改性氢氧化钙处理烟气，能在较短的接触时间内脱除大部分氯化氢，表现出较好的脱氯效率，有利于实际使用。
4、高比表面积氢氧化钙

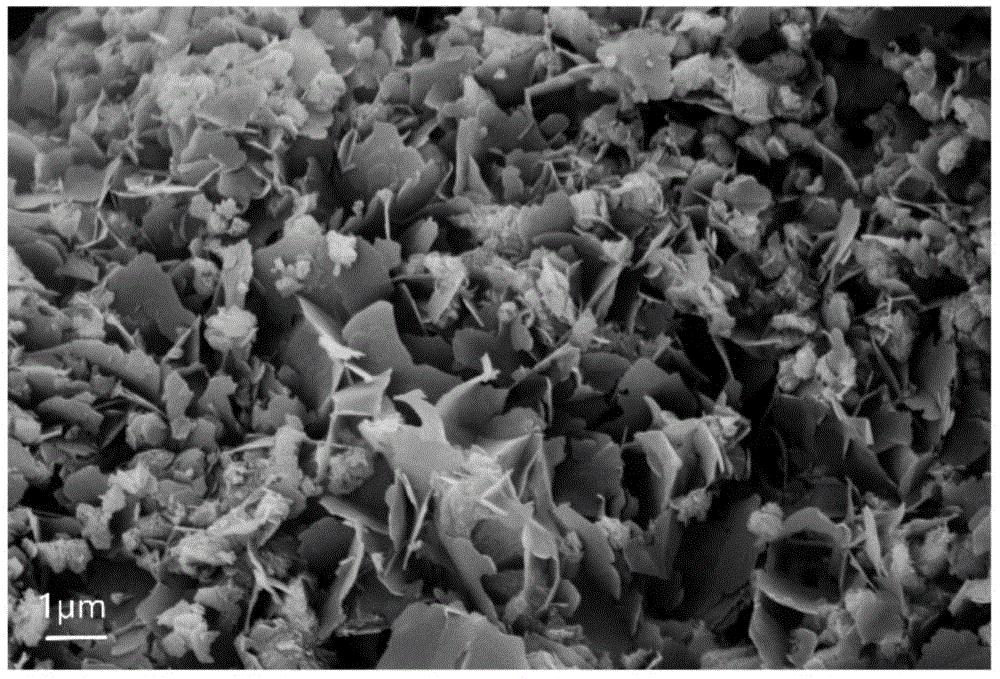

四川金顶（集团）股份有限公司为解决现有氢氧化钙制备工艺无法兼顾生产效率和晶粒形貌的问题，提供一种片层状高比表面积的氢氧化钙及其制备方法和应用。该制备方法包含以下步骤：生石灰原料预处理；将含有醇胺类化合物的复合改性剂与水配置成消化液；生石灰原料加入到消化液消化反应，同时加入饱和氯化铝水溶液；氢氧化钙后处理。该片层状高比表面积的氢氧化钙由前述之别方法制得，可用于烟气脱硫。本发明通过在生石灰消化反应过程中引入复合改性剂和氯化铝，控制氢氧化钙析晶过程，得到片层状高比表面积的氢氧化钙，具备工艺简单，生产效率高，操作方便，经济效益高，适合工业化生产的特点。
河北欧顺金科技有限公司提出了一种高比表面积氢氧化钙的制备方法及其制备装置。包括以下步骤，一、选取优质生石灰，将生石灰进行敲击破碎，并对生石灰进行筛料除杂，二、选取蒸馏水，在蒸馏水内添加晶型控制剂，三、将破碎的生石灰与添加晶型控制剂的蒸馏水进行消化混合形成氢氧化钙浆料，灰水比例控制在0.15-0.17之间，四、对氢氧化钙浆料进行过滤除杂，五、对除杂后的氢氧化钙浆料进行烘干，获取高比表面积氢氧化钙粉料，烘干温度控制在100℃-120℃之间。通过上述技术方案，解决了现有技术中的高比表面积氢氧化钙制备效率低的问题。
浙江祖辉环境科技有限公司涉及一种利用微液珠反应生产高含量大比表面积氢氧化钙脱硫剂的方法。本发明公开的微液珠反应生产氢氧化钙的方法是通过将一定浓度的氢氧化钠溶液和一定浓度的氯化钙溶液以喷雾方式雾化并彼此反应，进而稳定制备得到高含量、大比表面积的纳米氢氧化钙产品。同时，在微液珠反应基础上，进一步添加多羟基小分子新型稳定剂（如葡萄糖等单糖类、如蔗糖等双糖类），并结合热水清洗技术和喷雾干燥技术，进一步提高产品的含量和比表面积。通过本发明的上述微液珠制备技术，可以稳定生产含量大于90%，比表面积（BET法）大于35m2/g的氢氧化钙产品，能满足高效脱硫、脱硝的需求。
安徽宇隆新材料有限公司公开了一种高比表面积氢氧化钙的制备方法、氢氧化钙及应用。本申请通过氧化石墨烯对凹凸棒土改性，使氧化石墨烯微粒部分嵌入至凹凸棒土内部的结构通道中；再将改性后的凹凸棒土与钙盐混合并与液碱反应，由于凹凸棒土本身带负电荷，通过氧化石墨烯的高导电性以及氢氧化钙微粒带负电荷，使得制备得到的氢氧化钙微粒不团聚，分散更均匀，从而得到比表面积更高的氢氧化钙。
参考来源：专利之星
(中国粉体网编辑整理/昧光)
注：图片非商业用途，存在侵权告知删除！
