基于喷雾干燥技术的表面
增强拉曼光谱研究进展
水污染是一个全球性问题，威胁着人类健康并损害生态系统的健康。水污染物含有多种对人体健康和生态系统产生不利影响的重金属和有机化合物，需要及时发现和分析以维持环境，同时可以尽量减少对人类健康的危害和对生态系统健康的损害。
水样中重金属的检测常用检测方法如下
原子吸收光谱法(AAS)
阳极溶出伏安法(ASV)
电感耦合等离子体质谱法(ICP-MS)
电化学检测
除了以上常用检测方法外，还可以利用喷雾干燥方法结合拉曼光谱技术-表面增强拉曼光谱(SERS)来测定水中污染物。SERS 技术是一种简便、快速进行有机化合物痕量分析的技术。与传统的拉曼光谱相比，它可以获得信号得到显著增强的拉曼光谱。SERS 中的拉曼增强发生在两个或多个聚集的金属纳米颗粒的连接处，即所谓的热点；贵金属纳米颗粒的聚集程度是 SERS 中拉曼信号增强效果的关键决定因素。
喷雾干燥法是将储存溶液中的微小液滴雾化，研究者可以通过改变液滴的大小和液滴内纳米颗粒的浓度来控制纳米微粒的聚集程度。纳米微粒的形成是由于液滴内部溶剂蒸发的结果(图1)。同时，喷雾干燥法也可以在不添加表活物质的情况下制备纳米微粒。该方法获得的纳米微粒可以在使用中将探针分子困在热点中，获得比使用传统 SERS 衬底的方法更有效的信号增强效果。在使用传统 SERS 方法时，通常需要通过将待分析溶液滴到衬底上的方式使探针分子分散到热点附近。也可以将 SERS 制备成溶胶，在测试过程中需要添加表面活性剂，这导致在目标物质信号被放大的同时，表面活性剂的拉曼信号也被放大，会干扰测试。而采用喷雾干燥法制备的纳米微粒可避免这些情况的发生。

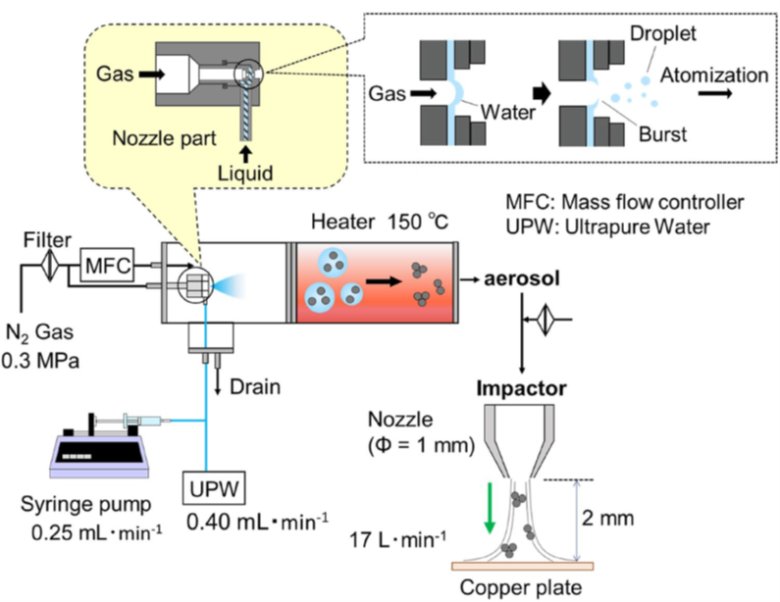

▲图1，用于制备纳米银微粒的喷雾干燥系统示意图
本研究采用喷雾干燥方法制备纳米微粒用于探针分子的痕量分析。首先，研究者采用定制化的喷雾干燥系统制备纳米微粒。之后研究制备的银纳米微粒的大小如何影响探针分子（罗丹明B）的 SERS 信号。最后，我们雾化了银纳米粒子和探针分子罗丹明 B 的预混合溶液，以促进探针分子在热点的捕获，从而进一步增强探针分子拉曼信号。
材料
在本研究中选择银纳米颗粒(AgNPs)。购买主粒径为 30 nm的AgNP颗粒(Ag Nanocolloid H-1, Mitsubishi Materials Corporation)，用超纯水(18.2 MΩ cm)稀释，得到 0.01wt% 和 0.1wt% AgNP 溶胶。罗丹明 B (RhB)作为探针分子。所有材料均未经进一步提纯使用。
采用喷雾干燥法制备 AgNP 微粒
用含有 AgNP 的雾化液滴制备用于 SERS 测试的 AgNP 微粒。实验装置示意图如图1所示。液滴雾化使用了一个定制的系统，该系统带有加压双流体喷嘴。当加压气体被引入时，液体样品通过喷嘴内出现的负压被吸入系统。在喷嘴内形成一层液体膜，然后在剪切应力的作用下分解成液滴。在雾化之前，将超纯水与 AgNPs 溶胶混合，以进一步稀释溶胶中任何浓度的潜在污染物。使用氮气作为干燥气和雾化气，将雾化后的液滴从喷嘴输送到加热区。再以 4.5 L/min 的流量将 N2 气体引入加热区，将雾化后的液滴加热至 150℃，促进溶剂蒸发，使 AgNP 气溶胶干燥。雾化系统总流量为 6.9 L/min，液滴停留时间为 0.93s。最后，使用定制的冲击器将干燥气溶胶形式的 AgNPs 沉积在直径为 14mm 的铜制圆形基板上。撞击喷嘴直径为 1mm，因此 AgNPs 以 17L/min 的流速加速撞击。在 SERS 实验前，将沉积的 AgNP 在常温常压下保存 24h。
本次共制备四种不同粒径的 AgNPs 微粒，并对其在 SERS 分析中的敏感性进行了检验。雾化 0.01wt.% 的溶胶得到的 AgNP 微粒粒径最小，雾化 0.1wt.% 的溶胶得到的 AgNP 微粒粒径最大。溶胶中 AgNP 的浓度直接影响单个液滴中 AgNPs 的数量。此外，采用差分迁移率分析仪对制备的四种 AgNPs 微粒进行颗粒度分析，四种微粒的平均粒径分别为 48、86、151 和 218nm。
SERS 分析
将制备的四种不同大小的 AgNPs 微粒用于微量罗丹明 B 溶液的 SERS 信号获取。 将 100μL 一定浓度的罗丹明 B 标准水溶液滴在铜基底上制备的 AgNP 微粒上。采用 532nm 激光器，在激光功率为 0.157mW，曝光时间为 1s 的条件下获得 SERS 谱图。每个样品在不同位置获得十几张 SERS 光谱。利用数据处理软件对所得光谱进行背景减除，并获得罗丹明 B 位于 1649 cm−1 处的峰强度。
尺寸和形态表征
图2 显示了用浓度分别为 0.01wt% 和 0.1wt% 的 AgNg 溶胶喷雾制备的微粒的尺寸分布。可以看到二者的平均尺寸分别约为 38nm 和 66nm，前者微粒的大小与纯 AgNP 颗粒(~ 30nm)的大小大致一致，这证明前者微粒中主要为纯 AgNP 颗粒。后者微粒增大可归因于 AgNPs 浓度的增加，即溶胶浓度的增加。这表明由 0.1wt% 溶胶喷雾干燥得到的微粒中有聚集。由此可知，用该喷雾干燥系统得到的微粒大小可通过气溶胶浓度的大小控制。
▲ 图2，由 0.01wt%、0.1wt% 和 0wt% 的纳米银溶胶喷雾干燥获得的纳米银微粒的粒径大小

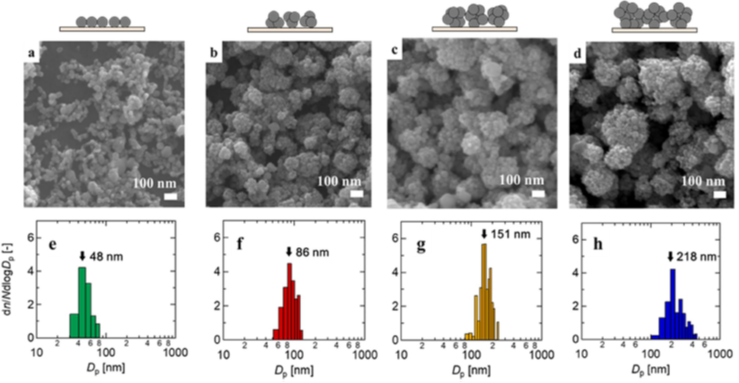

▲ 图3，沉积后纳米银微粒的SEM图像和尺寸分布。(a, e) 48 nm， (b, f) 86 nm， (c, g) 151 nm， (d, h) 218 nm
图3 的 SEM 图像分别显示了在未添加探针分子(即RhB)情况下沉积在铜板上的四种纳米银微粒的相应尺寸分布。由 0.01wt% 的纳米银溶胶喷雾干燥获得的微粒形成了亚单层膜(图3a)，颗粒的平均测量尺寸为 48nm(图3e)，与制备溶胶前的纯颗粒尺寸(30nm)和气溶胶颗粒尺寸(38nm)基本一致，这表明滴在铜板上的纳米银微粒并未明显聚集。
如 图3f 和 图3g 所示 3b 和 3c 的纳米银微粒的尺寸为 86 和 151nm。由 0.1wt% 溶胶制备得到的纳米银微粒形成了更大的球形聚集体(图3d)，尺寸为 218nm (图3h)，是气相测量中发现的 AgNP 气溶胶(图2)的两倍多。气相测量和 SEM 观察之间的这种尺寸差异可能归因于颗粒反弹效应。只有大的 AgNPs 微粒才能更好地沉积，因为微粒与基底之间的接触面积较大，所以具有较高的附着力。最终使用两种浓度的溶胶和 DMA，我们制备了四种不同尺寸的微粒：48、86、151 和 218 nm。
拉曼增强效果与微粒尺寸大小有关
图4 显示了不同浓度的罗丹明 B(分别为 10−6、10−8 和 10−10 M)，用四种纳米银微粒（尺寸分别为 48、86、151 和 218nm 时）获得的 SERS 光谱。在罗丹明浓度为 10−6 M 时，采用四种纳米银微粒获得的谱图在 500-1700 cm−1 处都均能清晰地观察到罗丹明 B 的所有特征峰(图4a)。表1 列出了罗丹明 B 的拉曼特征峰归属。其中，1649 cm−1 处的 C-C 伸缩振动信号最为强烈，因此被用作计算 AEF，用于评价拉曼信号的增强情况。在未采用 SERS 增强时，没有观察到罗丹明 B 的特征峰(图4a)，这证实了纳米银微粒对罗丹明 B 的拉曼信号起到了增强作用。

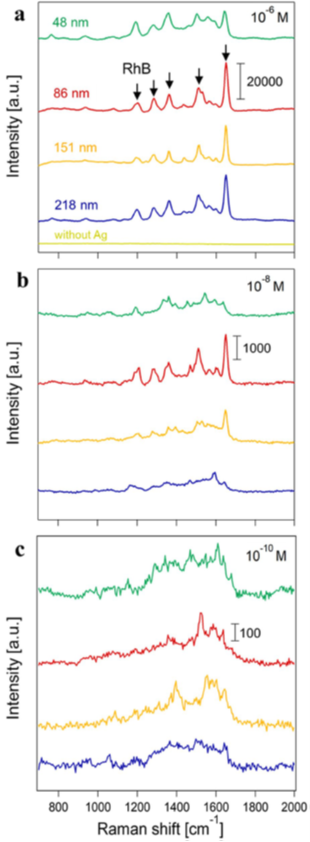

▲ 图4，(a) 10−6 M， (b) 10−8 M， (c) 10−10 M 浓度下罗丹明 B 溶液的 SERS 光谱。箭头表示罗丹明 B 的拉曼特征峰(表1)
表1，罗丹明 B 的主要特征峰及特征峰归属
拉曼位移（cm-1） | 特征峰归属 |
1199 | C-C 键的伸缩振动 |
1281 | C-H 键的弯曲振动 |
1360 | 芳香基 C-C 键的弯曲振动 |
1528 | C-H 键的伸缩振动 |
1649 | C-C 键的伸缩振动 |
AgNPs 溶胶和探针分子混合后喷雾干燥
图4 和 图5 表明，尺寸为 86nm 的 AgNP 微粒是信号增强效果是最好的。研究者又过在喷雾干燥前将罗丹明 B 溶液与 AgNP 溶胶进行预混合(即采用预混合雾化途径)，制备微粒。进一步探索了微粒的拉曼增强效果。图6显示了浓度为 10−6、10−8 和 10−10 M 的罗丹明 B 溶液在 86nm AgNP 微粒中的 SERS 光谱。

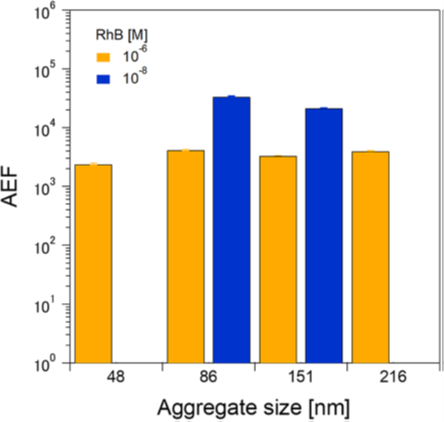

▲图5，粒径为 48、86、151和 218nm 的 AgNP 微粒在 浓度为 10-6 和 10-8 M 罗丹明 B 的 AEF 值。部分测试未获得罗丹明 B 特征峰，因此未计算 AEF 值

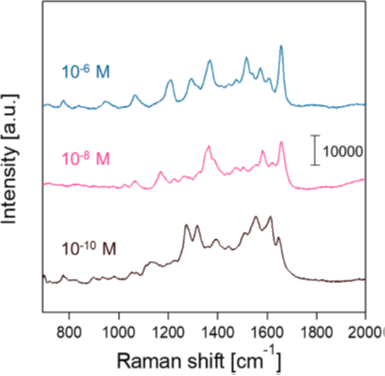

▲图6 采用 AgNP 溶胶与罗丹明 B 预混后获得的微粒对浓度分别为(a) 10−6 M， (b) 10−8 M， (c) 10−10 M 的罗丹明 B 溶液进行信号放大获得的 SERS 光谱

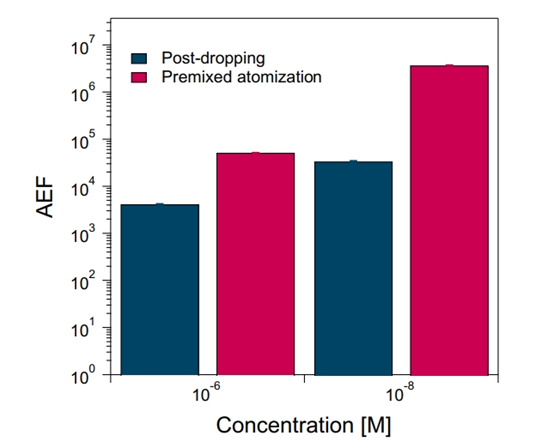

▲图7 喷雾干燥制得 86nm 纳米银颗粒后加入罗丹明 B 溶液和罗丹明 B 溶液与 86nm 纳米银微粒预混后喷雾干燥后的 AEF 值

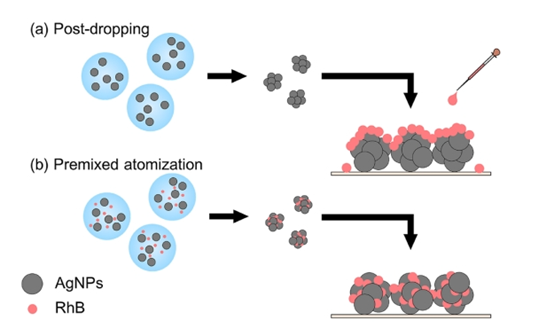

▲图8 （a）喷雾干燥后滴入罗丹明B溶液 （b）罗丹明B 溶液与微粒预混后喷雾干燥
结论
本研究采用喷雾干燥方法制备高灵敏度的纳米银微粒。使用定制的系统制备了粒径为 48、86、151 和 218nm 的 AgNP 微粒。滴入10−6 M 罗丹明 B 溶液后，48、86、151 和 218nm AgNP 微粒的 AEF 值分别为 2.4 × 103、4.2 × 103、3.3 × 103 和 4.0 × 103，而滴入 10−8 M 罗丹明 B 溶液后，86 和 151nm 微粒的 AEFs 为 3.4 × 104 和 2.2 × 104。我们发现 86nm 的 AgNP 微粒是本研究中最敏感的纳米结构。与 218nm AgNP 微粒相比，86nm AgNP 微粒的拉曼增强效果更好，这是由于高浓度溶胶制备的 AgNPs 微粒中电子云变形，降低了它的拉曼增强效果。
在喷雾干燥前将罗丹明 B 溶液与 AgNP 溶胶预混后获得的拉曼增强效果较喷雾干燥后加入罗丹明 B 溶液更强。在测试浓度为 10−6 M 和 10−8 M 的罗丹明 B 溶液时，预混后喷雾干燥得到 86nm 微粒的 AEF 值分别为 5.1 × 104 和 3.7 × 106。该方式获得的 AEF 值分别是喷雾干燥后加入方式的 12 倍和 110 倍。该方法应该是更适合用于环境污染物痕量分析的方法。
文献引用
Chigusa M. etc. Development of spray‐drying‐based surface‐enhanced Raman spectroscopy. Scientific Reports （2022）12：4511

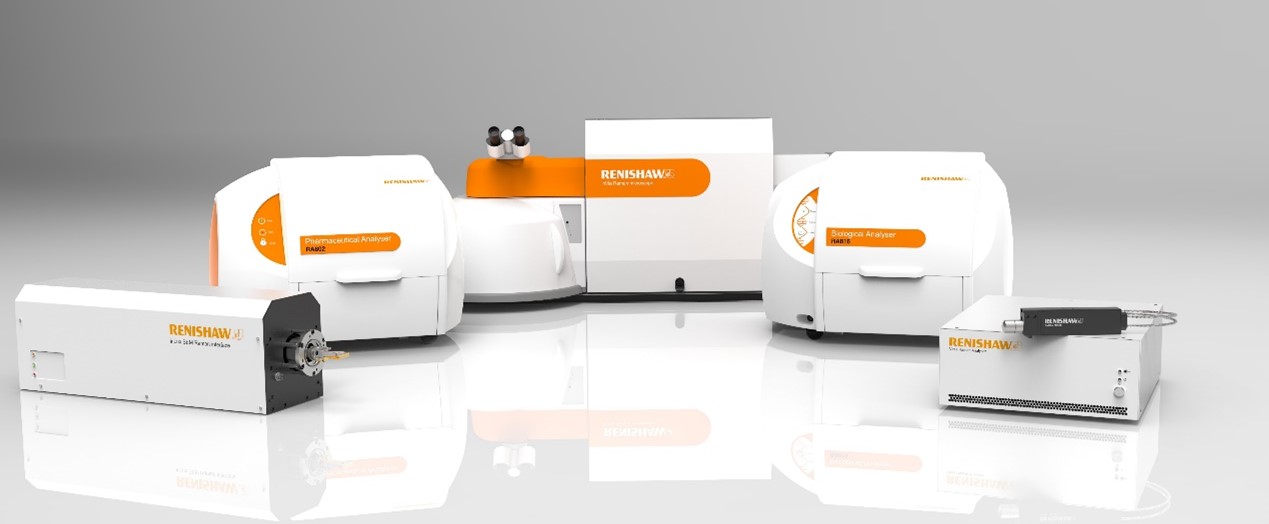

雷尼绍公司总部位于英国，自上世纪九十年代开始提供显微拉曼光谱仪，是最早的商用显微拉曼供应商之一，一直在拉曼光谱领域是公认的领导者。雷尼绍为一系列应用生产高性能拉曼系统，具有完备的光谱产品系列：inVia 系列显微共焦拉曼光谱仪、 RA802 药物分析仪、 RA816 生物组织分析仪、Virsa 高性能光纤拉曼系统、Raman-AFM 联用系统接口、 Raman-SEM 联用系统等。 凭借优越的产品性能及完善的售后服务， 雷尼绍光谱产品系列极大地提高了客户的研发能力和科研水平，被广泛应用于高校科研和制药、材料、新能源、光伏等多个领域研发中。
瑞士步琦公司是全球旋转蒸发技术的市场领先者，并且在中压分离纯化制备色谱，平行反应，喷雾干燥仪和冷冻干燥仪，熔点仪，凯氏定氮仪和萃取仪以及实验室/在线近红外等方面是全球市场主要的供货商。我们相信通过提供高质量的产品和优质的服务，我们能给广大的客户在研究开发创新和生产上提供强有力的支持。我们的所有产品均符合“Quality in your hands” (质量在您手中) 理念。我们始终致力于开发坚固耐用、设计巧妙、便于使用的产品与解决方案，以便满足客户的最高需求。

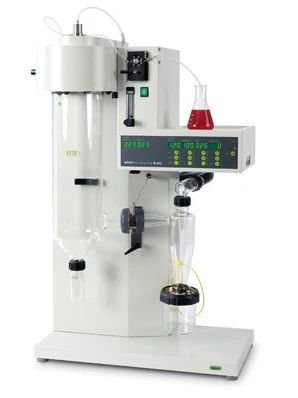

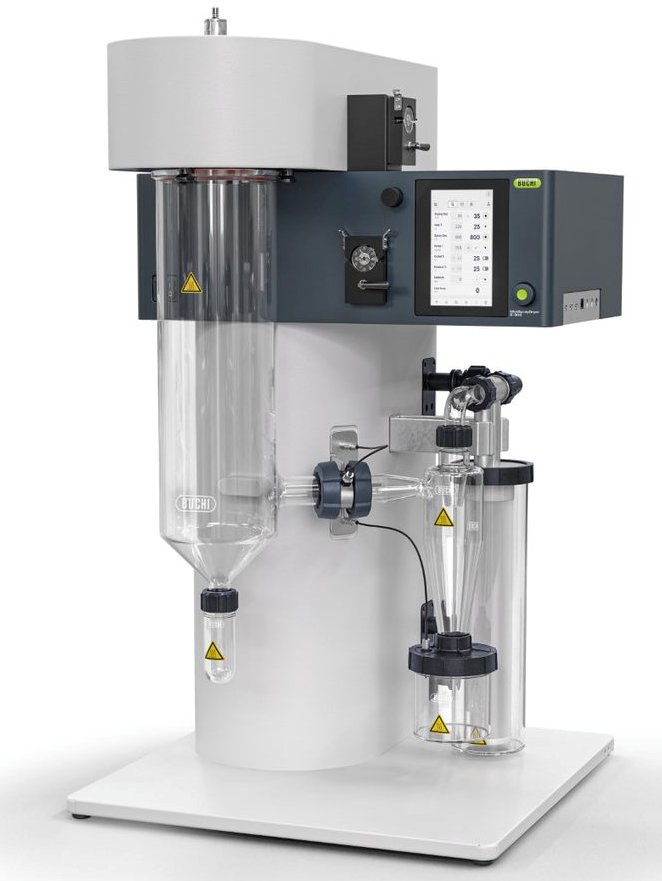

凭借小型喷雾干燥仪 B-290 和 S-300，瑞士步琦巩固了其 40 多年来作为全球市场领导者的地位。实验室喷雾干燥仪融合卓越的产品设计与独特的仪器功能，可为用户提供极佳的使用体验。使用实验室喷雾干燥仪可安全处理有机溶剂；S-300 配备的自动模式可节省大量时间，让整个实验过程调节和可重现性更高；远程控制可以带来极致的灵活性，同时方法编程让操作变得对用户更友好。
