Vol.5第五篇：圆盘给料机

实现物料从料斗中排入下一工序时的定量供给

供给机是粉料从料斗中排出，并将其送入下一个工序的粉体处理设备。通常，供给机需要控制供给量，一般有可调节（如阀门的开关以及调节旋转速度和振动力等）的供给机。

此外，当需要自动控制时，也有使用称重器等进行控制的轻量型供给机。供给机和料斗之间有着密切的关系，物料的特性等经常影响供给量。其中，料斗中的架桥堵塞会中断物料的供给。

此外，对于那些含有气体流动性突然变强的粉末无法控制供给量，不同堆积密度和粒径大小不同的物料的混合物料也会导致物料排出时的的偏析和分离现象。

因此，在选择供给机时，基本上需要的性能包括：

● 定量性

● 易于控制

● 防止料罐中的架桥

● 防止料罐中的偏析

此外，还需要能够满足个别规格。

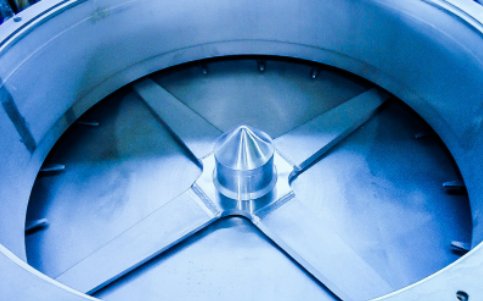

在本节中，我们将以圆盘供给机中，性能最为突出的 CIRCLE FEEDER 为例，介绍一下圆盘给料机的特长。

[CIRCLE FEEDER 的排出原理]

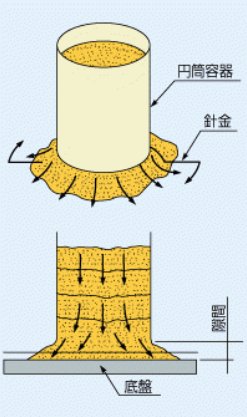

首先是利用粉末安息角进行简单实验

在圆筒容器中放入适量的粉末，用平板盖住，然后倒置。然后一点点提起圆筒粉末通过被提升的圆筒和板（平面）之间的间隙围绕圆筒的整个圆周形成一个安息角，然后流出来。

此外，将一根细金属丝穿过圆筒和底板之间的间隙并旋转。随着金属丝的移动，可以看到圆柱体中的粉末从圆周上一个接一个地出来。这里重要的是，在未施加粉末压力的情况下，粉末会从圆筒中流出，并且通过细线的轻微移动将粉末切出到外周。这就是 CIRCLE FEEDER 的原理。

[CIRCLE FEEDER 的特点]

● 防止架桥和偏析

料斗的连接部分成为明显的出口。

● 可稳定供给

利用粉末安息角的排出方法，可进行稳定的定量供给 。

● 可以先入先出

大的旋转叶片，料斗与侧壁部分同时，均匀排出，形成大流量。

● 从粉末颗粒，到块状的物料使用范围很广

● 所需功率小

薄的旋转叶片以低速旋转，为了排出到不应用粉末压力的外周部，功率小经济性高。

● 容易调整供给量

通过改变转速，可线性地改变动力 。

● 可以降低料斗的高度

因为可以增大与料斗的连接口径，所以在相同容量的料斗的情况下，高度可以设计得很

低。

以下为敝司导入 CIRCLE FEEDER 的实例

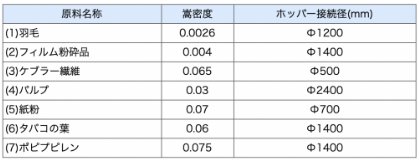

（1）羽毛也可以排出轻盈、易缠绕的线状、纤维状原料也可以顺利排出。

（2） 50MM 块状的石灰石也 OK

纳入事例 ~50MM

1.石灰石 2.焦炭 3.煤 4.石膏 5.贝壳 6.钢渣 7.干粘土 8.生炭

（3） 大量用于大容量料斗

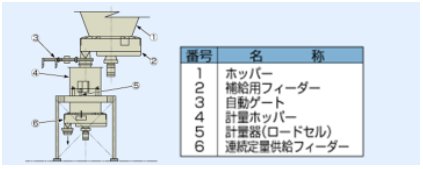

（4） 减量计算供给系统

通过与 CIRCLE FEEDER 的结合使用，即使是难以从普通料斗排出的物料也能实现连续的定量供给。

实际粉末示例

◆PVC ◆粉碎品 ◆钨 ◆硼酸 ◆氯粉 ◆氧化铟

◆氢氧化钴 ◆硝基 ◆RDF ◆三氧化二氮 ◆无水石膏

◆钨 ◆氯粉 ◆氢氧化钴 ◆RDF ◆无水石膏

精度通常达到正常情况的±0.5%以上

圆盘给料机是处理粉料不可缺少的设备，具有多种优点。但另一方面，如果需要用它来处理那些含有气体流动性突然急剧变高的物料时候，则需要采取一些措施或考虑其他设备。

以上为本节内容，敝司在粉体处理方面拥有丰富的经验。我们欢迎任何方式的咨询。
