Vol.7第七篇:气力输送
气力输送方式的分类
敝司的测试中心“粉体技术中心”迄今已进行了约 2,000 次气力输送的测试。在试验中,管道按照规划的管线进行装配,以便掌握最佳的运输条件。

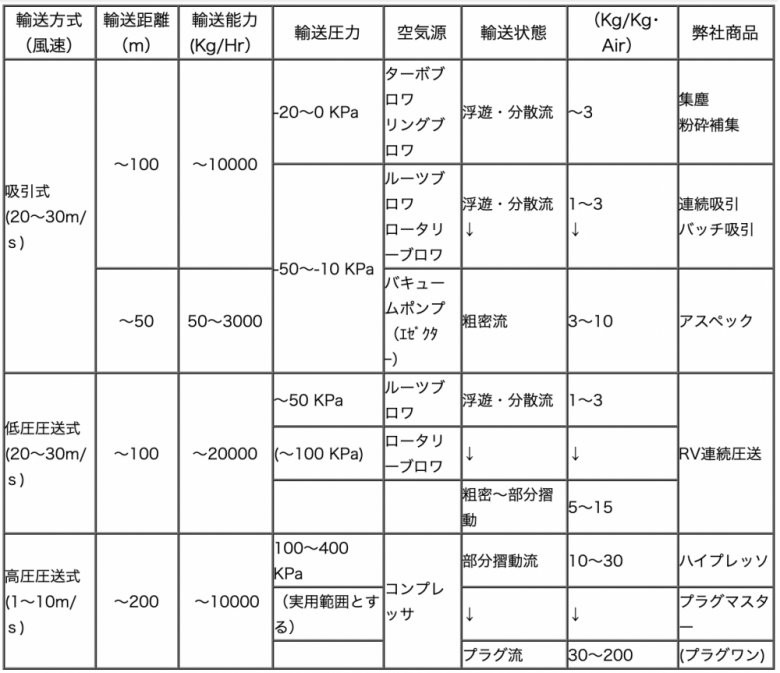

1.分类
2.低压吸引输送流程(Aspec) /point.1
Aspec 系列有四种类型:250,500,1000和3000
我们将根据输送材料,距离,管道材质,容量和输送端来选择合适的型号。最大容量:~ 3,000Kg / Hr(根据 Aspec P-3000VL )。

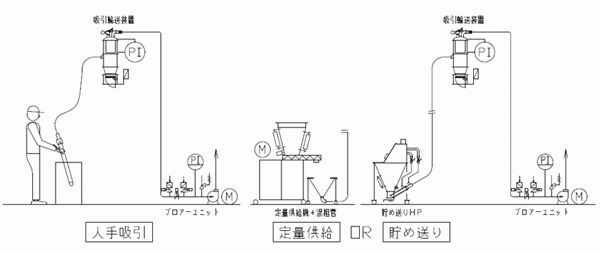

■人工吸引:
短距离输送,由操作员操控吸引枪从纸袋,桶等吸引物料。由于人工的干预,只能输送小批量。输送能力不稳定。
■贮存输送:
原料贮存输送,将其转移到料斗中,并调整吸引枪中的二次和三次空气量来调整容量和输送压力的方法。
在小容量缓存罐的情况下,可以并入自动生产线。(上下限料位计控制)
■定量供给:
原料由供给机定量供给到输送末端混相管。
3.低压吸引输送流程(Aspec) /point.2
●短距离到中距离(~150m),能力通过测试验证几乎可以准确地放大。
●输送源有定量供给装置,输送末端由旋风分离器,袋式过滤器,储罐等组成。
●最为常见地输送方式,由于输送源有定量供给装置,输送压力以及能力是稳定的。
●虽然是以输送为目的的系统,但同样也适用于粉碎,分级系统的捕集也一样。
4.低压压送流程/point.3
~中距离(~100m)
在输送源设置旋转阀和喷射器,从混相部的前方吹出高压空气的方式。
●输送末端由旋风分离器,袋式过滤器,储罐等构成。
●虽然是一般的输送方式,但是由于输送压力引起的空气温度上升,所以混相部的吹气系统 需要仔细考虑。
5.低压输送管内的风速分布和粒子的举动/point.4
输送管道中风的流动和输送物体的行为如下图所示。
●水平管的速度分布在纯气流(a)(b)和混相流(c)是不同的
●在配管的下半部分进行气力输送。(受堆积密度影响)
●平均速度变慢(混相比变高)时,粉立体滞留在水平下部,输送压力上升,由于管道堵塞(原料堵塞) 会变得无法输送。在(c)的状态下,下半部分的风速小于平均值 1/2 以下。
