TQP-750型（陶瓷）气流粉碎机

一、 型号、组成、工作原理及一般成套组合

1、 型号：TQP-750

TQP是扁平式过流元件及刚玉工程陶瓷为内衬的气流粉碎机。

750数字表示气流粉碎机粉碎腔基圆直径的大小。

2、 组成：该机主要由进料系统、进气系统及喷嘴、粉碎腔和出料系统等组成。

3、 工作原理：

物料经加料装置定量加料，并以压缩空气为载体，将物料送入粉碎腔。进入粉碎腔后，即受到特定的超音速气流带动，并有规律的形成物流，造成物料的颗粒之间互相撞击、剪切，并与粉碎腔的腔璧及上、下盖碰撞、摩擦，达到粉碎目的。在粉碎过程中，不同细度的颗粒，在旋转气流中，产生不同的离心力。粗颗粒由于所受离心力大于向心气流的作用力而被甩向周边，继续着粉碎过程；合格细度的颗粒由于向心气流份作用力而被排气气流带向出料口，通过管道进入颗粒分级装置或直接进入旋风分离器，进行气固分离、从而获得成品。其尾气再经管道送入捕集器中，在收集余料后，净化了的空气被排空。

4、成套组合：

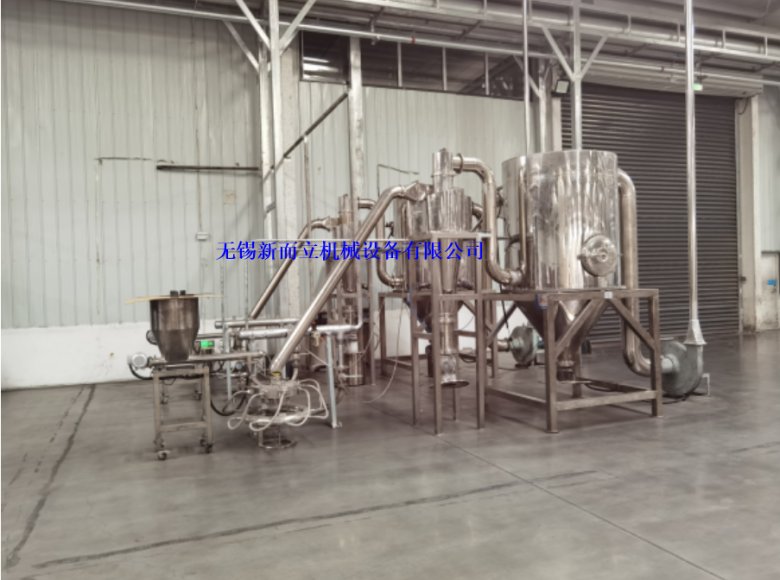

该机必须经配套组合后，方能形成生产能力。其配套组成一般是：空压机、空气冷却机、储气罐、滤油器（二级）、冷冻干燥装置、气流粉碎机，工作平台、加料装置、分级机（或旋风分离器）、捕集排气装置等组成。

二、用途

该机组具有超微粉碎各种物料的广泛适应性、对高硬度、脆性物料、凝结性和纤维状物

料均具有良好的粉碎性。如：锆英砂、氧化铝、二氧化硅、金红石钛白粉、滑石、硫酸钡、碳酸钡、碳化钙、硅酸铝、高岭土、炭黑、白炭黑、AC发泡剂、复印墨粉、涂料、磷酸氢钙、膨润土、荧光粉、石墨、塑料和橡胶用各种填充剂、农药、珍珠粉、花粉等、随着高新技术的发展、应用范围必将更加广泛。
