阿特兹智能装备:材料制备设备介绍之——喷雾造粒干燥机

无锡市阿特兹智能装备有限公司  2023-01-12  点击2197次

喷雾造粒干燥机是一种通过对物料进行流态化、除尘、雾化、固化等处理,达成粒度要求后产出产品的一种干燥设备。工艺流程一般是空气经加热器加热后进入流化床底部,穿过分布板与物料接触,使物料呈流态化。母液或粘结剂由压力泵等造压设备分别送到雾化喷嘴,雾化后涂布于流化颗粒表面或使颗粒相互粘结,经不断地流化、涂布、干燥,颗粒逐渐长大,达到所要求的粒度后从流化床出料口排出。


一般地,喷雾造粒干燥机主要由供料雾化系统、空气加热系统、干燥系统和制品回收与捕集系统组成。

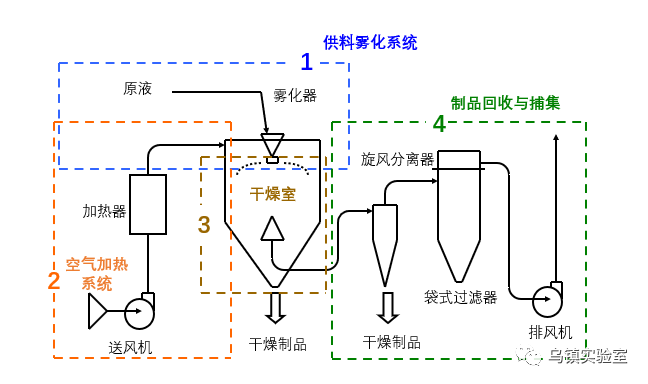

图1 喷雾造粒干燥机结构示意图

(图片来源于乌镇实验室)

工作原理

球磨好的料浆从球磨机转移到搅拌桶中,经过滤器被供料泵抽取并传送,然后经过雾化器进入干燥室内,雾滴在干燥室内与净化热风接触得到干燥,较粗颗粒于塔体收集,引风机将较细的颗粒与干燥空气一起送入高效旋风分离器,经过有效分离,较细颗粒料进入分离器底部的收集筒回收,所剩的含有极少量微细颗粒料的废气由离心风机吸入布袋除尘器经过再次除尘收集,实现了废气的无害化处理,最后的废气从烟囱排出。

应用场景

设备主要用于结构陶瓷、功能陶瓷、新型特种陶瓷、医药、化工行业等特殊材料的造粒工艺。

公司简介


众所周知,无锡市阿特兹智能装备有限公司是一家生产及研发喷雾干燥设备的专业企业,公司旗下有离心喷雾干燥设备、压力式喷雾干燥设备、高速离心喷雾干燥设备以及喷雾造粒干燥设备。


从创立之初,针对材料颗粒形成技术的研究以及生产装备已20年,可以提供交钥匙工程整条生产线。从投料、球磨、喷雾造粒、压制、烧结等设备及技术服务,另外可以提供颗粒形成(造粒)的技术服务等。公司技术力量雄厚,机械加工设备齐全,具备先进的设计理念,健全的质量保证体系,精湛的制作工艺及良好的信誉。


仪器特点


GL-50型离心喷雾造粒机


GL-75型离心喷雾造粒机


GL-100型离心喷雾造粒机


G-400型高速离心喷雾干燥机


公司生产的这几款设备,崭新设计的雾化器装配了公司自行研发的专利雾化盘,能够生产出流动性更佳的球形颗粒产品,使填充更充分,压制后产品更致密,可以满足不同客户的需求。同时公司更完善了设备对杂质的防控性,使产品质量得到了很大的提升。在操控方面为了迎合今天客户的简易操作要求,我们实现了半自动化或全自动的选择,有效减少对人的依赖性。


D-200型压力式喷雾干燥机


这款设备特别适用于固体含量较高的浆料通过压力雾化造粒,干燥成为球形颗粒状产品,干燥后成品具有良好的自由流动性,能均匀而迅速地填满压模。此外残余水分含量和松装比重恒定性也好,适用于等静压及压模成型工艺。由于采用了喷雾造粒粉料,模具的使用寿命明显提高4-8倍,压制出的产品,一致性好,光洁度高,可广泛用于瓷砖、餐具、陶瓷基片、陶瓷材料、铁氧体瓷材料等行业。


闭式循环喷雾干燥机


这款闭式循环干燥设备是专业用于带有乙醇、丙酮、乙烷、汽油等有机溶剂的浆料造粒、干燥设备。闭式循环拥有特殊的密封设计,能够保证在整个工艺流程里设备的热风和浆料不会与外界完全接触,以惰性气体(或氮气)作为保护材料,防止氧化的特殊干燥工艺。


整套设备配有防爆设计、氧含量在线控制、有机溶剂在线回收、惰性气体可循环利用等特点。主要用于硬质合金粉、医药、锂电材料、精密陶瓷等领域的粉体造粒及干燥。


除此之外,中药材领域也在不断地应用干燥设备,因为中药材干燥比较耗时,为了保证其药效,干燥工艺和流程还比较讲究。因此,为了解决中药材干燥的问题,众多药企都在大力借助现代化的烘干技术以及高效的干燥设备来将新鲜中药材进行烘干处理。


值得一提的是 ,目前就干燥设备的整体发展趋势来看,结合近年来的政策环境以及市场需求的变化,国内干燥设备正在朝着环保与智能化加速发展。


阿特兹智能装备也将继续努力,坚持每一个细节!联合国内外知名企业科研单位,引进国外先进技术创新结合,继续提高干燥设备的技术能力。


参考资料:制药网、中国粉体网企业展台、乌镇实验室等平台
