工作原理

含尘气体由导流管进入各单元灰斗，在灰斗导流系统的引导下大颗粒粉尘分离后直接落入灰斗，其余粉尘随气流进入中箱体过滤区，过滤后的清净气体透过滤袋，经上箱体、提升阀、排风管排出。随着过滤的进行，当滤袋表面粉尘聚集达到一定量时，由清灰控制装置按设定的程序关闭提升阀，打开电磁脉冲喷吹，抖落滤袋上的粉尘，落入灰斗经卸灰阀排出。

该系列除尘器设有旁路烟道，当锅炉（或焚烧炉）启动时，开启旁路烟道，以防止点火时投油燃烧不好，油粘在滤袋上，遇明火将滤袋烧毁。当锅炉发生事故排烟温度超过滤袋允许温度时，开启旁路。

该系列除尘器还设有检漏装置，由多个探头（每仓室1个），1台浊度仪组成，根据烟的浊度判断滤袋是否泄漏。

基本结构：

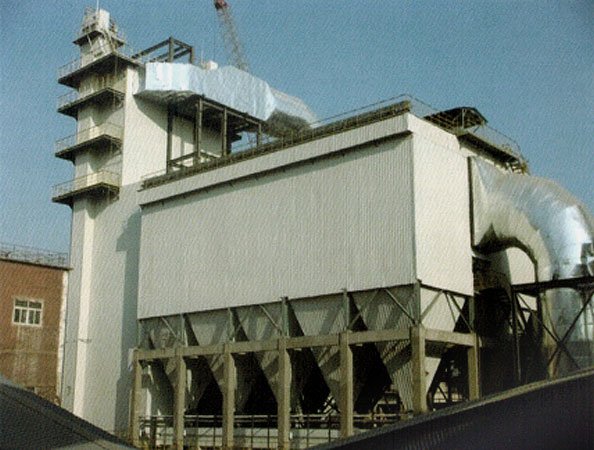

WGMC系列锅炉脉冲袋式除尘器由箱体组装、滤袋总成、导流装置、脉冲喷吹系统、出灰系统、控制系统，离线保护系统等组成。
1、箱体部分：由上箱体（净风室）、中箱体（过滤室）、下箱体（灰斗）、烟气分配器、花板、平台、扶梯、支架、进风口、出灰口、保温、彩色面板等组成。
2、滤袋总成：滤袋框架、布袋及挂袋的连接设计采用自锁装置，安装和更换方便，并能有效延长滤袋的使用寿命。滤袋规格为：Φ138×2450mm，Φ138x6000mm，Φ160x6000mm，三种，采用聚苯硫醚针刺毡（进口PPS／PPS5O4CS17，防水防油处理）。
3、导流装置：采用国际上****进的进风方式，设计独特的烟气分配装置，不但能有效分配含尘气体，而且对大颗粒进行分离，避免含尘气体冲刷滤袋，进一步提高除尘效率，提高滤袋的使用寿命。
4、脉冲喷吹系统：由反冲联箱、电磁脉冲阀、承压接头、喷嘴管、支架等组成，WGMC－6.5以下规格为整箱清灰，其余规格在每个滤袋上部均有一根压缩空气喷嘴管，运行时一般设定每一排滤袋每隔10S脉冲反吹清灰一次，定时启动一次电磁阀，将脉冲反吹压缩空气喷入滤袋内进行清灰。
5、出灰系统：由电振动器（空气炮）、电加热器、料位指示器组成，电振动器（空气炮）确保灰尘具有好的流动性。

6、控制系统：主要由脉冲喷吹控制仪、PLC电脑编程控制、热电阻温度计、静压测点、料位指示器和测量元件组成
7、离线保护系统：主要由旁路阀、紧急喷水系统、差压装置、料位计、测温仪、压力检测装置、脉冲控制仪。烟气温度过高或锅炉尾部复燃时喷水处理，以免烧坏滤袋，在净气室设有由差压仪等组成的滤袋检漏装置，以便滤袋损坏时及时报警。由于大吨位锅炉点火及低负荷时需要喷酒燃油，将产生大量的含油气体，此烟气直接进入除尘器，将造成滤袋布粉层板结，使系统阻力增高，影响正常运行。系统增设旁路管道，使喷油间含油气体经旁路管道排放，从而有效地保护滤袋。
