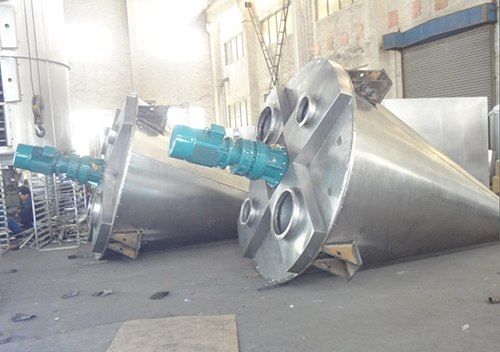

DSH双螺旋锥形混合机是集日本悬臂单螺旋和国内“SLH”双螺旋锥形混合机之优点的一种新型高效混合设备,该机可广泛用于化工、化肥、染料、冶金、矿山、食品、味精、饲料等行业的固一液(即粉体与粉体)混合、固一液(即粉体内添加液体)混合。双螺旋锥形混合机对混合物适应强;对热敏性物料不会产生过热现象;对颗粒物料不会压馈和磨碎;对比重悬殊和粒度不同的物料组成的混合不会发生分层离析现象;对粗粒、细粒和超细粉等各种颗粒、限位或片状物料的混合也有较好的适应性。
双螺旋锥形混合机主要由传动、螺旋、筒体、筒盖、出料阀及喷液装置等部件组成。
1、传动部分:由自转电机和公转电机的运动,通过蜗杆、蜗轮(摆线针轮减速机)、齿轮调整到合理的速度,然后传递给螺旋使螺旋实现自、公转两种运动。
2、螺旋部分:筒体内两只非对称排列的悬臂螺旋作自、公转行星运动时,在较大范围内翻动物料,使物料均匀混合。
3、筒体部分:筒体为锥形结构,作乘物料用。
4、筒盖部分:筒盖支撑着整个传动部分,传动部分用螺栓固定在筒盖上,筒盖上设有若干孔,供进料、观察、清洗、维修用。
5、出料阀:出料阀安装在筒体底部,用于控制物料流出及放料,该出料阀可分手动和机动两种形式。
6、喷液装置:喷液装置由旋转接头和喷液部件组成,喷液部件用法固定分配箱下端盖上,由转臂带动一起运转,旋转接头盒喷液部件为活动连接,以便旋转接头固定地管道上。
双螺旋锥形混合机两非对称螺旋的自转将物料向上提起,形成两股非对称的沿筒壁自下向上的螺柱形物料流。转臂带动的螺旋公转,使螺旋外的物料不同程度进入螺柱包络线内,一部分物料被错位提起,另一部分物料被抛出螺柱,从而达全圆周方位物料的不断更新扩散。被提到上部的两股物料再向凹穴汇合,形成一股向下的物料流,补充了底部的空穴,从而形成对流循环。
由于上述运动的复合,物料在较短时间获得了均匀混合,混合精度较高。
需要混合的工作液体由旋转接头输入,经过管路、喷头、均匀喷洒在筒体中运动的物体内。
主要技术参数:
全容积m3 | 0.3 | 0.5 | 1.0 | 1.5 | 2.0 | 3.0 | 4.0 | 6.0 | 8.0 | 10 | 12 | ||
装载系数 | 0.6 | ||||||||||||
产量t/h | 0.3-1 | 0.5-1.5 | 2-2.5 | 2-4 | 2.5-5 | 3.5-8 | 5-10 | 7.5-15 | 10-12 | 12-25 | 15-30 | ||
总功率kw | A | 3.55 | 3.55 | 4.55 | 4.75 | 6.05 | 8.05 | 12.5 | 16.5 | 20 | 20 | 23.5 | |
B | 2.2 | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | 22 | ||
物料粒度(目) | 20-450 | ||||||||||||
混合均匀度 | 相对偏差<1.5% | ||||||||||||
公转 | 2 | ||||||||||||
自转 | A | 143 | 57 | 70 | |||||||||
B | 143 | 57 | |||||||||||
**直径mm | 930 | 1130 | 1500 | 1633 | 1830 | 2040 | 2250 | 2548 | 2780 | 3018 | 3204 | ||
重量kg | 500 | 560 | 1200 | 1350 | 1500 | 2300 | 2520 | 3160 | 3600 | 3950 | 4150 |
