符合标准

EN 13823， GB/T 20284

应用范围

欧盟建材阻燃分级测试

产品介绍

FTT的单体实验燃烧装置（SBI）是一种确定建筑产品（不包含楼面）受到单体燃烧实验装置（由丙烷燃料砂箱燃烧器模拟）的热冲击时对火灾特性的的反应的实验方法。欧洲技术委员会制定的建筑制品分为A-F级，对所有非铺地材料的制品的分级，尽管需要其他的试验方法，但仍然需要采用SBI，将试验的制品分为A2，B，C和D级。这几个分级是除了被分为不燃等级的主要无机制品以外的绝大多数构件制品所占的主要等级。相应的标准EN 13823、GB/T 20284-2006、GB8624-2012，主要应用领域是建材和家具，因此也称作SBI建材阻燃分级测试系统。

分类	符合标准	其他分类	其他测试方法
A2	FIGRA ≤ 120W/s; 和 LFS < 样品边缘; 以及 THR600s ≤ 7.5MJ	烟气生成燃烧滴落物/微粒	EN ISO 1182 or EN ISO 1716
B	FIGRA ≤ 120W/s; 和 LFS < 样品边缘; 以及 THR600s ≤ 7.5MJ	烟气生成燃烧滴落物/微粒	EN ISO 11925-2
C	FIGRA ≤ 250W/s; 和 LFS < 样品边缘; 以及 THR600s ≤ 15MJ	烟气生成燃烧滴落物/微粒	EN ISO 11925-2
D	FIGRA ≤ 750W/s		EN ISO 11925-2

SBI测试方法用来测试建筑材料产品暴露于热源时，其耐火性能（地板材料除外）。试样放置在位于排气系统之下的移动推车上，试样的燃烧反应可自动显示并可视。其工作原理是通过耗氧原理，分析样品燃烧所消耗的氧气计算热释放率 (H.R.R)，而烟释放率(S.R.R)是通过透光率得到，HRR和SRR可用来来评估燃烧特性，而其它物理特性如滴落或剥离等现象则由视觉观察来评估。SBI的测试结果中，火灾增长速度指数(FIGRA)、总热释放速率（THR）和烟增长速度指数（SMOGRA)是具有代表性的测量参数；此外，具有代表性的测量参数还有耗氧量，CO，CO2生成量等。

样品放在小车的角落里，小车及样品固定在排气系统下方。样品燃烧反应均可随时可见且可控制。通过观察，可衡量散热量及烟雾释放速率同时评估物理特性。热释放速率，防火增长率指数（FIGRA），烟雾总产量，烟雾增长率指数（SMOGRA），以及横向火焰蔓延指数，这些均为在欧洲分级标准中使用的参数。

主要特点：

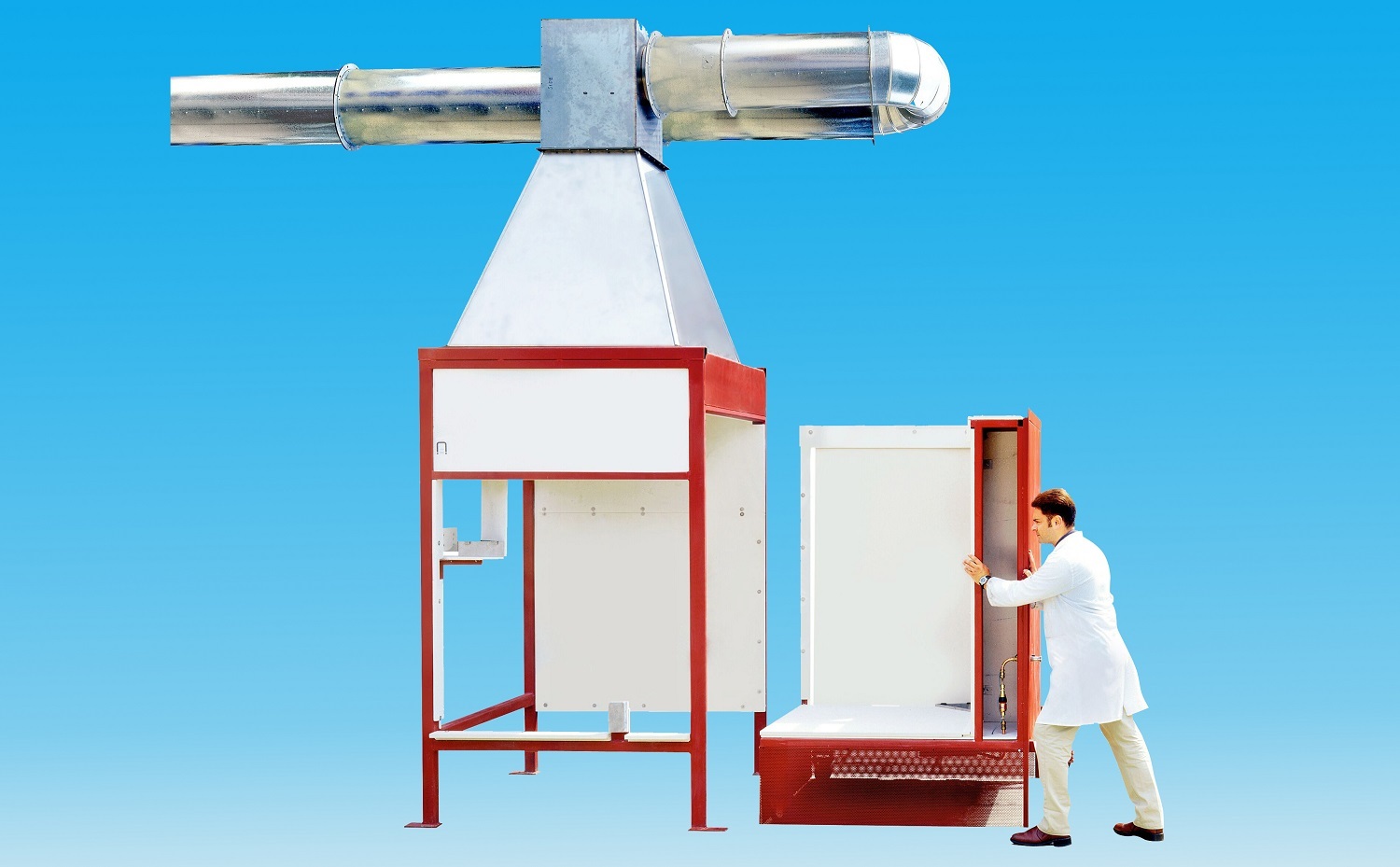

整个SBI建材阻燃分级测试系统包括燃烧试验室、控制室、小推车、排烟管道、数据收集分析装置、燃气供应控制装置。样品是安装在一个小推车上，其内安装有两块相互垂直的不燃板。点火源是一置于小推车上垂直角落里的30.7±2KW 的丙烷直角沙盒燃烧器（边长为250mm，高为80mm）。试验在高2.4m，面积为3mX3m的燃烧室内进行，房间顶部有连接取样管道的集气罩和排烟管道，小推车下方有空气自然进出的空间。

1. 专用小推车上用于固定测试样品，安装有三角形沙盘燃烧器和点火器，输出热量30.7±2KW；

2. 火焰检测器用于燃气的安全监测，气体分流调节器通过质量流速控制器调节丙烷流量，自动控制燃烧器的燃气供应，燃气质量流速为647 mg/s和2000 mg/s；

3. 气体分析系统：

顺磁型氧气分析仪：

1). 分析范围：0-25%；

2). 精度（准确性）：0.02%；

3). 分辨率：0.001%；

4). 信号漂移：< 10 ppm；

5). 信号噪音：< 20 ppm；

6). 响应时间：< 10s。

二氧化碳分析仪（非弥散红外型）：

7). 分析范围：0 - 10%；

8). 精度（准确性）：0.1%；

9). 分辨率：0.001%；

10). 信号漂移：< 100 ppm；

11). 信号噪音：< 100 ppm；

12). 响应时间：< 12s。

一氧化碳分析仪（非弥散红外型）：

13). 分析范围0-1%；

14). 精度（准确性）：0.01%；

15). 分辨率：0.001%；

16). 信号漂移：< 20 ppm；

17). 信号噪音：< 20 ppm；

18). 响应时间：< 12s。

4. 烟雾密度测光系统

4.1 符合DIN 50055标准，由白光光源和透镜、光电探测器组成。

4.2 光源应是一个充气的钨丝白炽光灯泡，由一个稳压电源供电。

4.3 灯泡安装在一个准直透镜内，保证光源平行穿过烟气管道并送达接收器，安装在排烟管道一侧。

4.4 光电探测器由消色差系统、一个硅光电二极管和一个高增益低干扰的放大镜组成。它应可连续测试相对时间的相对光密度，以百分比在一定范围传输并研究。该系统应具有良好的线性传输和±1.5%的精确度。

4.5. 光电二极管安装在一个准直透镜内，安装在排烟管道一侧。

5. 测试软件

5.1. 英文测试软件，完全兼容Windows XP，Window7等操作平台。

5.2. 具有三个卡槽和6.5数位（22字节）的内置DMM（数字式多功能测量仪）*多可测量120个单精度或48个双精度数据。用一根波特率为115kband的RS232数据线连接到PCI GPIB标准接口后，扫描速度可达到250频/秒。定时自动采集数据并存入一个可以存储50000个读数的非随机存储器中，即使断电，数据也不会消失。

5.3. 视窗式操作软件——基于菜单条和下拉式菜单的操作软件界面非常友好，并有多种截面语言可供选择，包括英语、法语、德语、西班牙语和日语等。

5.4. 从测试软件可得出**的平均燃烧热释放速率和平均热释放速率报告，包括平均热释放速率的图形，可以对38个因子进行绘制图表，并可以自定义在一页中有多个图表，一页可以有2、4、6个图表；软件可以配置特殊性能，如数据的平方、立方等，可以将多个样品的测试曲线放在同一个曲线中进行比较，数据可以EXCEL表格输出。

5.5. 软件具有以下功能：显示仪器的状态；校正仪器并储存校正结果；收集测试过程中产生的数据，包括耗氧量、二氧化碳生成量、管道中的体积流量、烟密度等；计算要求的参数并显示计算结果，包括热释放速率、热释放总量、火焰增长率指数(FIGRA)、烟增长率指数(SMOGRA)、烟密度、产烟速率、产烟总量等。
