绝缘子卧式拉力试验机

一、产品介绍：

绝缘子卧式拉力试验机适用于绝缘子、复合绝缘子、陶瓷绝缘子等的拉力及抗拉强度检测。主机采用机架整体钢板焊接框架结构，单出杆双作用活塞缸通过移动横梁拉杆及前拉头组成的反向架施加试验力，通过销轴方式联接试样，高精度负荷传感器测力，根据试样规格长度可有级调整后拉头拉伸空间，后拉头采用电动减速调整，手动窜销固定于两侧框架，为计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据。

二、技术参数：

1、**试验力：600kN；

2、测力范围：2%～100%FS；

3、试验力准确度：±1%；

4、夹具连接净空尺寸（不含活塞行程）：200—3200mm；

5、活塞行程：600mm；移动速度不小于120mm/min。

6、测力方式：负荷传感器测力；

7、控制试验方式： 计算机自动控制试验过程，计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据。试验中每个试验力都可以进行保持控制，而不是个别试验力，控制时间不小于150小时。要求至少可以出以下试验曲线：试验力-时间/应力-时间/温度-时间/位移-时间/试验力-位移；

三、性能特点

1、卧式拉力试验机采用卧式框架结构，高刚性、高稳定性的负荷机架。

2、穿销式空间调整结构，高强度、高精度定位销，快速定位。

3、伺服测控系统，自动、手动、定荷操作；载荷保持、应力-应变控制、循环控制及自编程控制等多种控制方式。

4、高精度测力器，线性宽，稳定性好，保证载荷的测力精度。

5、独特设计的安放、定位、调整机构。

6、双控双向液压油缸，快速试验，快速返回。

7、多重保护功能： 软件和硬件两级保护；试验力过载保护；过流、过压保护；液压缸限位保护；液压系统过载溢流保护；试样破断时安全保护/防护网；操作提示向导保护；试验结束自动保护。

8、测控系统：

8.1: 全数字闭环、多通道、多功能、易操作的测控软件；实现试验力、试样变形、活塞位移和试验过程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能；数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）；试验数据可随时保存、查询、调用。

8.2：试验过程的自动控制，试验力，峰值、变形、位移、试验曲线的实时控制、数据采集、处理、分析、显示、存储，全键盘输入操作和控制模式智能设置系统；控制模式任意设置，无冲击，平滑切换，加载、卸载平稳

8.3：过程能再现、数据再分析、曲线放大、比较、遍历，坐标满度自动调节。

8.4：操控软件，模块化、开放式编程，满足个性化要求。具有提示和向导功能。

8.5：本电线电缆卧式拉伸试验机的数据库采用ACCESS格式，可以进行网络数据库通讯和管理。

8.6：电路板采用光电隔离设计，具有抗干扰能力强的特点。

8.7：灵活的Excel、Word报告，默认格式及自编格式；多项排序，多类型输出。

8.8：试验曲线可任意选择坐标轴，可自由放大和缩小；可同时显示多个曲线，可设需要的坐标，例如：载荷－时间，载荷－位移，应力－应变等，满度自调节。

8.9：试验结束自动返回，智能、高效、快捷。

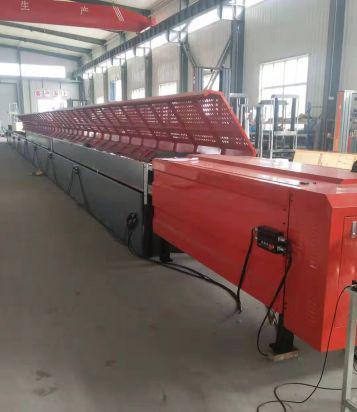

四、产品展示

五、售后服务

质保期自验收合格起一年，终生维护，一年内全免费服务，新机免费上门安装调试，免费培训操作人员。

1、所提供试验设备均符合现行国标或行业标准，保证试验设备的技术先进性，可靠性。

2、所需零部件及配件常年供应。

3、产品常年技术支持，产品维修保养24小时内提供解决方案，如需现场解决48小时内到达。

4、软件终生免费升级。
