金属构件卧式拉力试验机

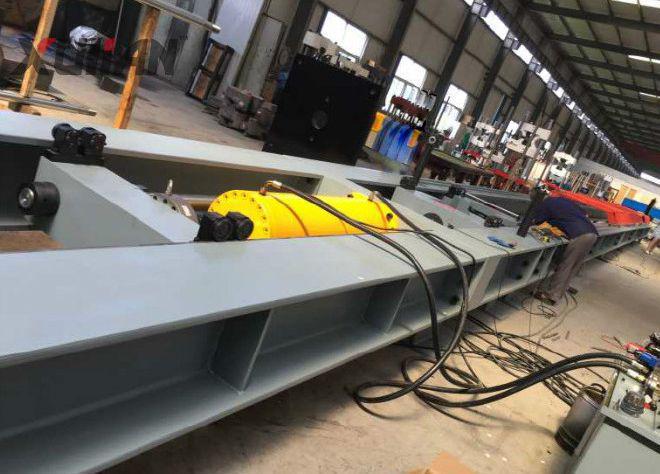

微机控制卧式金属构件拉力试验机属于定制类大型试验机机械，可以满足了长试样、全尺寸试样的拉力试验，该产品主要用于各种金属构件、钢索、链条、锚链、吊装带、电缆、分离盘等的拉伸性能试验。试验机采用钢板焊接框架结构、分段移动横梁调整试验空间、单出杆双作用活塞缸施加试验力、伺服控制试验过程，负荷传感器测力、微机显示试验力及试验曲线。

结构特点

1、卧式拉力试验机采用卧式框架结构，高刚性、高稳定性的负荷机架。

2、穿销式空间调整结构，高强度、高精度定位销，快速定位。

3、伺服测控系统，自动、手动、定荷操作；载荷保持、应力-应变控制、循环控制及自编程控制等多种控制方式。

4、高精度测力器，线性宽，稳定性好，保证载荷的测力精度。

5、独特设计的安放、定位、调整机构。

6、双控双向液压油缸，快速试验，快速返回。

7、多重保护功能： 软件和硬件两级保护；试验力过载保护；过流、过压保护；液压缸限位保护；液压系统过载溢流保护；试样破断时安全保护/防护网；操作提示向导保护；试验结束自动保护。

8、测控系统：

8.1: 全数字闭环、多通道、多功能、易操作的测控软件；实现试验力、试样变形、活塞位移和试验过程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能；数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）；试验数据可随时保存、查询、调用。

8.2：试验过程的自动控制，试验力，峰值、变形、位移、试验曲线的实时控制、数据采集、处理、分析、显示、存储，全键盘输入操作和控制模式智能设置系统；控制模式任意设置，无冲击，平滑切换，加载、卸载平稳

8.3：过程能再现、数据再分析、曲线放大、比较、遍历，坐标满度自动调节。

8.4：操控软件，模块化、开放式编程，满足个性化要求。具有提示和向导功能。

8.5：本电线电缆卧式拉伸试验机的数据库采用ACCESS格式，可以进行网络数据库通讯和管理。

8.6：电路板采用光电隔离设计，具有抗干扰能力强的特点。

8.7：灵活的Excel、Word报告，默认格式及自编格式；多项排序，多类型输出。

8.8：试验曲线可任意选择坐标轴，可自由放大和缩小；可同时显示多个曲线，可设需要的坐标，例如：载荷－时间，载荷－位移，应力－应变等，满度自调节。

8.9：试验结束自动返回，智能、高效、快捷。

主要性能

1、为了试验结果的准确性，试验机保证1级测试精度

2、为用户提供多种试验项目选择：试验机集拉伸、剥离、撕裂等七种独立的测试程序

3、为满足用户不同试验条件的测试，提供多种规格的力值传感器及全程无级调速的试验速度

4、为方便用户快速操作，提供微电脑控制、菜单式界面、PVC操作面板、以及大液晶屏显示

5、为保证用户的操作安全，提供限位保护、过载保护、自动回位、以及掉电记忆等智能配置

6、专业的操控软件提供了成组试样统计分析、试验曲线叠加分析、弹性模量分析以及试验参数设置、打印、查看、清除、标定等多项实用功能

技术参数

**试验力（kN）500、1000、2000、3000（或按要求定制）

试验力测量精度 ±1%

位移示值误差 ±1%

应力控制速度 1-45Mpa/s

恒应力控制精度 ±1%

拉伸距离（不含活塞行程）可根据用户要就定制。

油缸行程 500mm（可根据用户要求定制）

试样夹紧方式　　标配为插销方式，也可根据需要采用液压夹紧

试验机有效空间　　宽度750mm，可根据用户要就制做。

拉伸空间调节方式和间隔　　手推拉式或电动式调节；调节间距500mm;

移动横梁固定方式　　手动插销固定或液压自动插销固定

控制试验方式　　微机伺服自动控制，也可手阀控制

电源电压　　常规电压220V/380V， 也可根据使用地国家的标准电压配置。

适用标准

→GB-T_8358 钢丝绳破断拉伸试验方法

→GB/T 2611 试验机 通用技术要求

→GB/T 228.1 金属材料 拉伸试验 **部分：室温试验方法

→GBT 16762 一般用途钢丝绳吊索特性和技术条件

→GBT 20118 一般用途钢丝绳

→GB/T 16825.1 静力单轴试验机的检验 压力试验机测力系统的检验与校准

→GB/T3048-《电线电缆性能试验方法》；

→GB/T3428-《架空绞线用镀锌钢线》IEC60888；

→GB/T17048-《架空绞线用硬铝线》IEC60889；

→GB/T17937-《电工用铝包钢线》IEC61232；

→IEC61395-《架空地线-绞合导线蠕变试验方法》

→DL/T832－2003《光纤复合架空地线》

→TBT3111-《电气化铁道用铜及铜合金绞线》

→ASTMB《同心层纹硬半硬、软铜纹线》；

→NF C34-110:1980《架空线路用裸导线铜绞线及单线和青铜绞线及单线》；

→JIS C3105-1994《硬铜绞线》；

→JB/T8134-《架空绞线用铝-镁-硅系合金圆线》；

→GB/T7424.2-2008《光缆总规范 第2部分：光缆基本试验方法》IEC60794；

→GB/T7424.4-《第4-1部分：分规范光纤复合架空地线》；

→GB/T1179-2008《圆线同心绞架空导线》
