1. 产品简介

1.1 产品概述

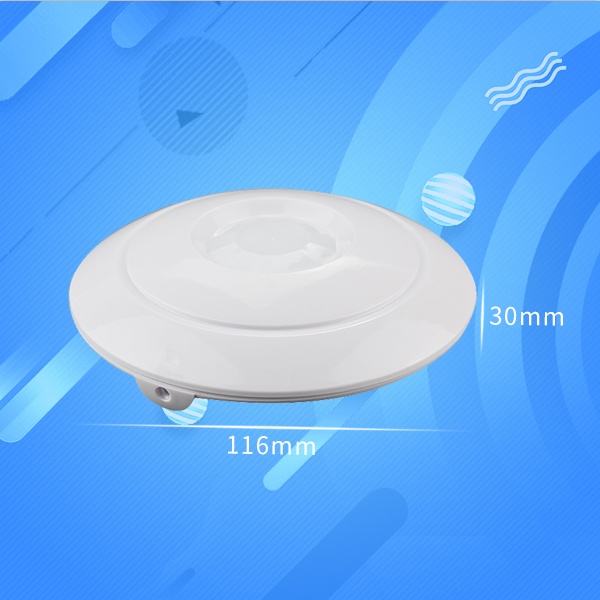

RS-HW-N01为高稳定性被动红外探测器。采用先进的信号分析处理技术，具有超高的探测和防误报性能。当有入侵者通过探测区域时，探测器将自动探测区域内人体的活动。如有动态移动现象，则会产生报警，设备为485输出，标准的Modbus-RTU协议，可二次开发。产品适合家庭住宅区、楼盘别墅、厂房、仓库、商场、写字楼等场所的安全防范。

1.2 主要技术指标

■供电电源：10~30V DC

■功耗：0.4W

■传感器类型：双元热释红外传感器

■报警延时：30s、10s、5s输出可选（报警持续时间）

■延时报警：软件设置（发生报警的延时）

■安装方式：吸顶

■安装高度：2.5~6m

■探测范围：直径6m(安装高度3.6m时)

■探测角度：全方位360°

■信号输出：RS485

■通信协议：Modbus-RTU

■工作环境：-10℃~50℃，≤95%，无凝露

1.3 功能特点

■采用8-bit低功耗CMOS处理器

■具有自动温度补偿功能

■抗RFI干扰：20~1000MHZ（如移动通信）

■三种报警延时输出可选

2.寄存器地址

2.1通讯协议示例以及解释

举例：问询报警器的工作状态

问询帧：

应答帧：报警器状态报警的应答

报警器状态说明：

3.常见问题及解决办法

设备无法连接到PLC或电脑，可能的原因：

1)电脑有多个COM口，选择的口不正确。

2)设备地址错误，或者存在地址重复的设备（出厂默认全部为1）。

3)波特率，校验方式，数据位，停止位错误。

4)主机轮询间隔和等待应答时间太短，需要都设置在200ms以上。

5)485总线有断开，或者A、B线接反。

6)设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。

7)USB转485驱动未安装或者损坏。

8)设备损坏。
