一、概述

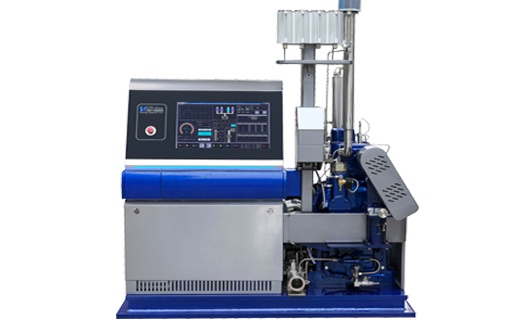

全新一代自动柴油十六烷值测定机，仪器采用全新外观设计，“一键”自动完成实验，可变压缩比塞自动精确调节，无需人工手轮调节操作。适用于压燃式发动机柴油十六烷值的定量测定，十六烷值的范围为0～100，典型测试范围为30～65。自动显示、保存测试结果并打印测试报告。

本产品设计、制造、检验遵守以下标准：GB/T 386-2010《柴油十六烷值测定法》

ASTM D613-08《柴油十六烷值测定法》

◆ 符合CFR结构发动机

2 本设备发动机部分为关键部件，采用符合CFR标准设计规范的柴油发动机，铸铁型气缸直径：82.55mm，活塞冲程：114.3mm，压缩比调节范围：8:1～36:1，CFR-48型曲轴箱，五齿轮带双平衡模块及大容量机油润滑系统。（提供***机动车配件产品检测机构的报告）

2 与国际通用设备一致的发动机布局（按GB/T386设备示意图）：右置式发动机，前置式盘车检查系统。（提供***机动车配件产品检测机构的报告）

2 压缩比调节手轮置于设备发动机正面（垂直于发动机90度）并具备自动调节及超压保护功能。

2 气缸盖、气缸体、活塞、压缩比塞、喷油嘴组件等主要机械部件参照国际通用设备设计制造，可与国际通用设备互换。

◆ 全自动“一键”操作

2 油杯自动切换功能，油料管路自动冲洗，全程自动“一键”完成实验。

2 燃油流量自动检测及调整。

2 独立热机专用管路设计，节约燃料消耗

2 可变压缩比塞自动精确调节，无需人工手轮操作。

◆ 精确的控制系统

2 集成化控制模块，实时监测仪器各项工况，具备异常报警提示功能。

2 主机电脑联通并控制的大功率（制冷功率8kW）上排风式冷水循环机，冷却水出水口水压：：0.2～0.4 Mpa，工作水温：15～25℃。

2 手轮读数采用激光千分尺系统，自动采集数据并显示（可精确至千分之一）。

2 两级机油过滤及冷却功能，具备机油乳化检测功能，自动提醒用户更换机油。

◆ 完善的安全保护功能

2 集成高精度扭矩传感器，精确检测可变压缩比塞推进扭力，自动提示燃烧室清炭保养时间。

2 仪器自带无线Wifi，具备移动设备上远程监控、实验及数据查询等功能。

2 发动机运行压力负压传感器，实时显示。

2 发动机功率指示，数字屏幕显示。

2 自动记录开机和试验累计时间。

二、技术参数

l测试范围：0～100十六烷值（典型测试范围30～65）

l铸铁型气缸直径：82.55mm（3.250in）

l铸铁型活塞冲程：114.3mm（4.50in）

l气缸容量：0.61L（37.33in³）

lCFR标准曲轴箱，五齿轮带双平衡模块，发动机右置，前置式盘车系统

l油杯自动切换功能，油料管路自动冲洗，全程自动“一键”完成实验。

l气缸盖、气缸体、活塞、压缩比塞、喷油嘴组件等主要机械部件可与进口仪器互换

l压缩比调节范围：8:1～36:1 压缩比通过电脑自动调节

l发动机的转速为900±9r/min

l喷油提前角，上止点前13°

l喷油器开启压力为10.30±0.34Mpa

l喷油器流速：13.0±0.2ml/min

l喷油器冷却温度：38±3℃

l进排气门间隙（热车）: 进气门：0.2±0.025mm排气门：0.2±0.025mm

l润滑油油压：在标准操作条件下为172kPa～207kPa

l润滑油温度：57±8℃

l气缸夹套冷却剂温度：100±2℃

l吸入空气温度：66±0.5℃

l基础压缩压力：3275±138kPa

l曲轴箱负压：0.25～1.5Kpa

l燃料罐和测量流速的量管达到燃油喷射泵入口中心线以上635 ± 25mm

l大功率冷水循环机，水箱容量≥60L，水压：0.2～0.4 Mpa，工作水温：15～25℃

l燃油流量采用光电自动测量系统及电脑调节控制，避免人工误差。

l实时显示工作曲线，及时反映仪器着火时间点。

l喷油提前角电脑自动控制，采用进口电控泵及喷油嘴。

l可变压缩比塞自动精确调节，无需人工手轮调节操作。

l集成高精度扭矩传感器，精确检测可变压缩比塞推进扭力，自动提示燃烧室清炭保养时间。

l采用激光测距自动读数，直接得出试验结果，无需人工查表计算。

l进气配置：大容量空气净化装置。

l排气配置：仪器配置消声装置，有效消除运行过程中的噪声。

l润滑系统：二级过滤及循环冷却功能，并配备润滑油辅助预热及机油乳化检测功能。

l进油系统：配置4个平行油罐和1个流量检测管。

l安全系统：设置紧急停止功能，实现异常状态下的紧急保护。

l具备数据采集、自动计算、自动控制、自动查表、打印和提示等功能。

l实时监测冷却水温度、进气温度、喷嘴温度、机油温度、燃油温度、电机功率等工况。

l发动机运行压力负压传感器，实时显示。

l发动机功率指示，数字屏幕显示。

l自动记录开机和试验累计时间。

l电源：380V，50Hz，电源的地线到基座，有良好接地

l主机功率：15KW配件功率：3.5KW

l仪器尺寸：1550宽×900深×1720高（mm）

l整机质量：1200kg
