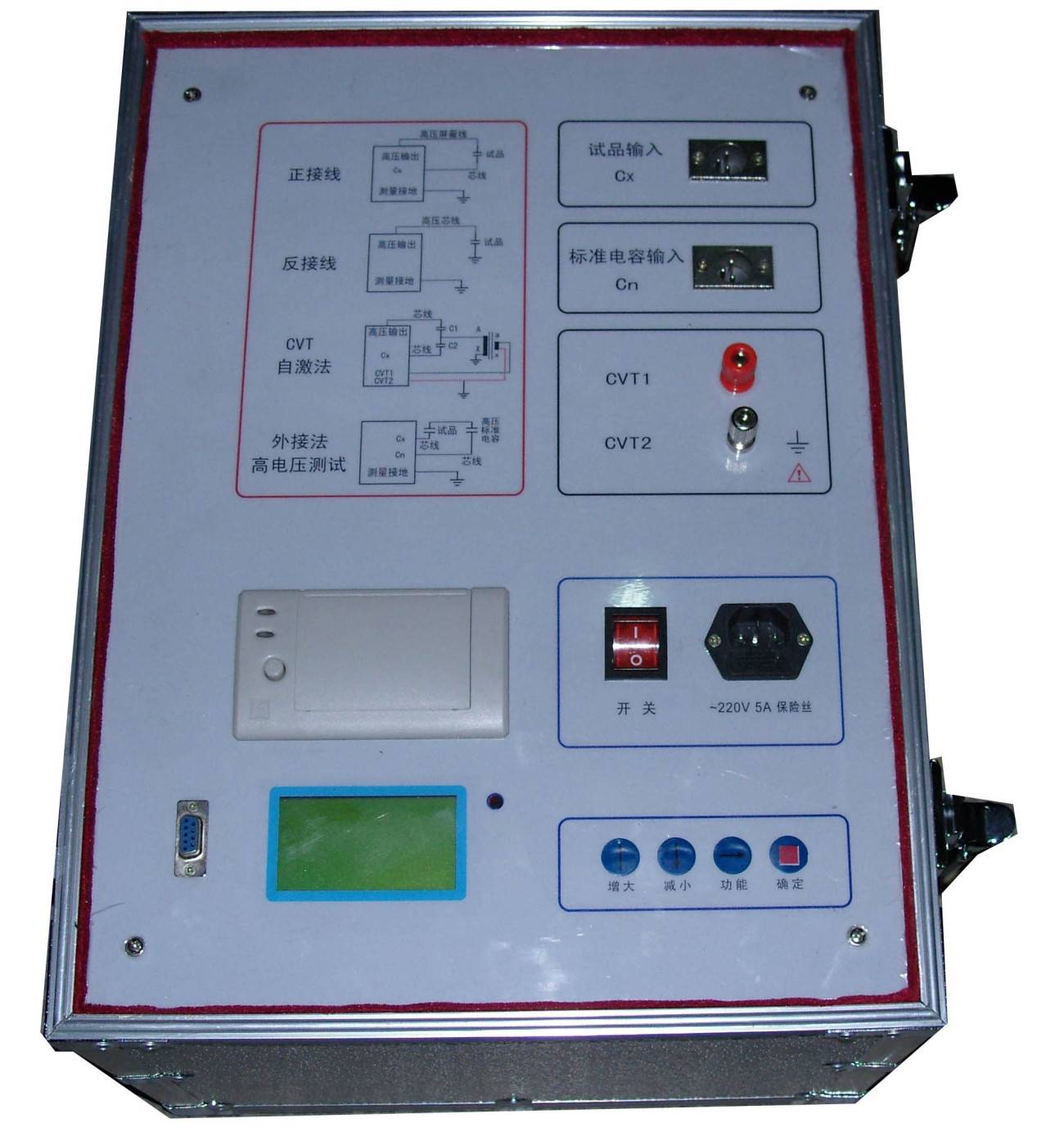

YG9000自动抗干扰精密介质损耗测量仪

简介

YG9000自动抗干扰精密介质损耗测量仪用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。

主要技术指标

准确度： Cx: ±（读数×1%+1pF）

tgδ: ±（读数×1%+0.00040）

抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度

电容量范围：内施高压： 3pF～60000pF/10kV 60pF～1μF/0.5kV

外施高压： 3pF～1.5μF/10kV 60pF～30μF/0.5kV

分辨率：*gao0.001pF，4位有效数字

tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：10μA～5A

内施高压：设定电压范围：0.5～10kV

*da输出电流：200mA

升降压方式：连续平滑调节

电压精度：±(1.5%×读数+10V)

电压分辨率： 1V

试验频率： 45、50、55、60、65Hz单频

45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

频率精度：±0.01Hz

外施高压：正接线时*da试验电流1A，工频或变频40-70Hz

反接线时*da试验电流10kV/1A，工频或变频40-70Hz

CVT自激法低压输出：输出电压3～50V，输出电流3～30A

测量时间：约40s，与测量方式有关

输入电源： 180V～270VAC，50Hz/60Hz±1%，市电或发电机供电

计算机接口：标准RS232接口

打印机：炜煌A7热敏微型打印机

环境温度： -10℃～50℃

相对湿度：<90%

特点

高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。

低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。

接地保护：仪器接地不良使外壳带危险电压时，启动接地保护。

C V T：高压电压和电流、低压电压和电流四个保护限，不会损坏设备

防误操作：两级电源开关；电压、电流实时监示；多次按键确认；接线端子高/低压分明；缓速升压，可迅速降压，声光报警。

抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。

高压电缆：为耐高压绝缘导线，可拖地使用。
