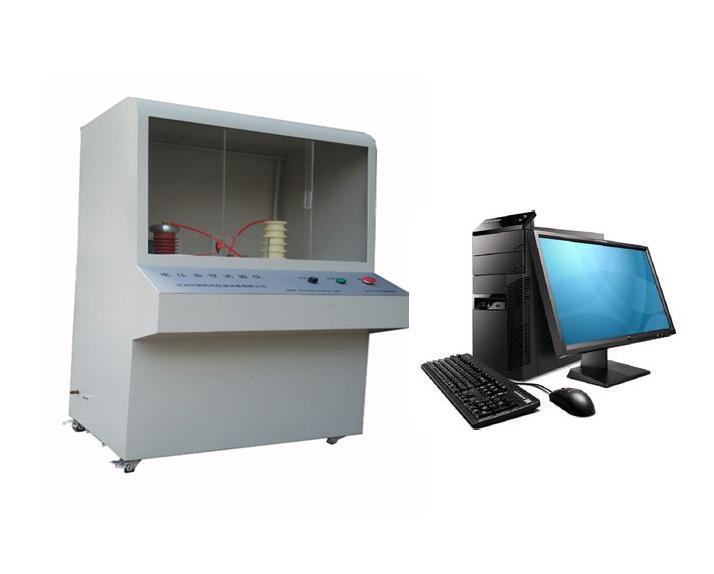

电压击穿试验仪简介
电压击穿试验仪，又叫电压击穿测试仪，主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试。
主要配置
主机、试验装置、控制系统等
输入电压
AC 220 V
目录
1控制功能
2主要配置
3单片机控制
4主要技术
5适用范围
6安全保护
1．该设备试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比。
2．可对试验数据进行编辑修改，灵活适用；
3．试验条件及测试结果等数据可自动存储；
4．试验报告格式灵活可变，适用于不同用户的不同要求。
5．可对一组试验中曲线数据的有效与否进行人为选定。
6．试验结果数据可导入EXECL。
7． 软件设备人员管理功能，在试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入等功能。
主机一台
试验装置一套
控制系统一套
数据采集系统一套
试验用电极 ￠25mm两个，￠75mm一个
试验油箱一套
放电棒一支
试验用软件一套
品牌计算机一套
打印机一台
使用说明书一份
该设备试验过程又可由单片机实现控制，试验结果显示在液晶屏上，同时也可通过通讯口把数据传给计算机由计算机控制试验过程及处理试验数据.由单片机控制有一个显著的好处，因不用计算机，使设备安装使用简洁，接上一根电源线即可试验.
主要技术
编辑输入电压： AC 220 V
输出电压：AC 0－－50 kV ;
DC 0－－50 kV
电器容量： 2 KVA
高压分级： 0－－5kV； 0-10kV；
0－－20kV；0－－50kV
击穿电压： 0-50kV
击穿电压升压速率共分七级（可选定）：
A、0.1 kV/s
B、0.2 kV/s
C、0.3 kV/s
D、0.5 kV/s
E、1.0 kV/s
F、2.0 kV/s
G、3.0 kV/s
升压方式：1、匀速升压 2、阶梯升压 3、耐压试验
过电流保护装置：试样击穿时在0.1S内切断电源.
漏电电流选择：1—30 mA.
调压器可均匀连续的调节电压.
电压击穿试验仪满足GB1408-2006 绝缘材料电气强度试验方法，GB/T1695-2005硫化橡胶工频电压击穿强度和耐电压强度试验 GB/T3333 电览纸工频电压击穿试验方法 HG/T 3330绝缘漆漆膜击穿强度测定法 GB12656 电容器纸工频电压击穿试验方法及ASTM D149 标准要求.主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试。.
试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的*近距离大于370mm，50KV测试设备高压电极距离试验箱壁的*近距离大于250mm，试验时即使人接触箱壁也不会有危险。
设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
直流试验放电报警功能:在设备做完直流试验时，当开启试验门时设备会自动报警，直至使用设备上的放电装置放电后报警会自动取消.（注：因为直流试验后不放电会危险到人身安全，不能直接拿取电极，起到提醒使用人员放电以免造成人身伤害）。
试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能。
六级高压安全断电控制：①总电源开关②高压断电开关（钥匙开关）③调压器复位开关④试验箱门安全开关⑤高压变压器输入侧限流空开⑥漏电保护开关
