延时积分技术
VT系列Vieworks延时积分线扫描相机是为要求更快的线速和更高灵敏度的应用而设计的，例如在弱光条件下。
Vieworks先进的TDI线扫描技术基于出色的混合成像传感器，该传感器能够以100 kHz的线速捕获图像，并具有高达256倍的高灵敏度（有关TDI原理的说明，请参阅第44页）。
这种TDI技术具有高速度和高灵敏度，非常适合要求苛刻的应用，例如平板显示器检查，晶圆检查，印刷电路板检查和高性能文档扫描。
特征：
l具有多达256个TDI阶段的延时集成
l线速高达125 kHz
l双向操作
l在TDI过程中触发每条线的曝光
l分级：水平（1x2），垂直（2x1）或组合（2x2）
l感兴趣区域（ROI）
l可选的活动TDI阶段数，例如 64/128/192/256
l对齐区域成像
l防花
l整合控制

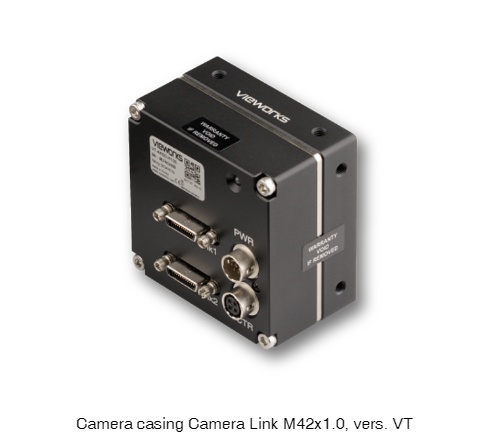

接头和I / O信号
Pos. Order Code | Pixels | TDI Stages | Active Length [mm] | Pixel Size [μm] | Max. Pixel Frequency [MHz] | Max. Line Frequency [kHz] | Casing | Lens Mount | Sensor Technology | Anti-Blooming | IntegrationControl | |
1 | VT-3K7C-E100-32 | 3200 x 32 | 32 | 22.4 | 7 x 7 | 85 | 100 | VT42 | M42x1.0 | Hybrid TDI | X | X |
2 | VT-3K7C-H100 | 3200 x 128 | 32 / 64 / 96 / 128 | 22.4 | 7 x 7 | 85 | 100 | VT42 | M42x1.0 | Hybrid TDI | X | X |
3 | VT-4K5C-E100-64 | 4640 x 64 | 64 | 23.2 | 5 x 5 | 85 | 100 | VT42 | M42x1.0 | Hybrid TDI | X | X |
4 | VT-4K5C-H100 | 4640 x 256 | 64 / 128 / 192 / 256 | 23.2 | 5 x 5 | 85 | 100 | VT42 | M42x1.0 | Hybrid TDI | X | X |
5 | VT-6K3.5C-E100-64 | 6560 x 64 | 64 | 23 | 3.5 x 3.5 | 85 | 100 | VT42 | M42x1.0 | Hybrid TDI | X | X |
6 | VT-6K3.5C-H100 | 6560 x 256 | 64 / 128 / 192 / 256 | 23 | 3.5 x 3.5 | 85 | 100 | VT42 | M42x1.0 | Hybrid TDI | X | X |
Focus Adapter | Mounting Brackets |
Tube adapter for Vieworks TDI cameras | Mounting System SK5105-L |
电气安装：连接电缆和电源
TDI技术的原理基于移动物体的时移多次曝光。该传感器由*多256个并行排列的线传感器组成。
在一个曝光周期结束时，该线传感器中的累积电荷将移至下一行（请参见右图）。在下一个曝光期间，将获取新的费用，并将其添加到已存在的已转移费用中，然后将新的总和再次转移至下一行。在256次曝光之后，所有行的累加总和作为视频信号从第256行输出。
通过扫描物体在相机视场上的同步传输，可以产生256倍的多重曝光。对于每个曝光时间段，对象已移动足够远，以使得下一条传感器线不仅准备好进行曝光，而且已经被来自先前传感器线的累积电荷充满。
规格
传感器类型： | CCD-CMOS-Hybrid TDI Sensor |
接口 | Camera Link Base / Medium / Full |
像素数据格式： | 8 / 10 / 12-Bit |
Camera Link像素时钟： | 40 / 60 / 80 / 85 MHz |
视频输出： | 2， 4， 8 or 10 tap |
