水平垂直燃烧试验仪_试验机_测试仪规定了在实验室内对水平和垂直方向放置的式样用小火焰火源点燃后，测定式样的燃烧速度，有焰燃烧和无焰燃烧时间。

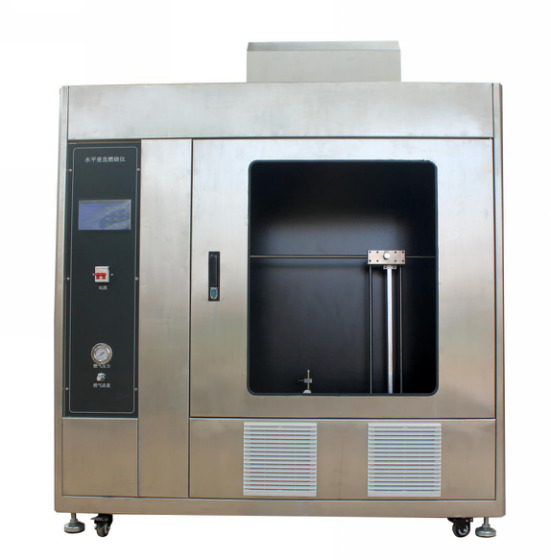

水平垂直燃烧试验仪_试验机_测试仪箱体外壳为钢结构，并配置透明观察窗，数显计时器记录施焰、余焰、余灼时间，本装置外形美观，使用方便，性能可靠。设备自带风机，试验燃烧烟气安全排出；水平、垂直燃烧试样夹电机控制，无需手动调节；施焰结束后本生灯自动退回，减少人工操作繁琐。
1.煤气罐要配中压减压阀，煤气罐减压阀调到**（螺杆全部拧进去，在外面露着的*少）。
2.**次使用时，接通燃气后要放一会儿，先把管道里的空气排掉。
3.**次点火要先将喷灯下端空气尽快用上面的滚花螺母全部盖住，点着火后再调节蓝色火焰。
4.打火针在喷内灯口边缘上方，且距离喷灯口在5mm内。
5.不能长期按住点火键不放，否则会造成点火器过载损坏每次点火时间不能超过5秒。
6.燃气流量阀向右关死后，然后向左旋转4圈左右是*容易点着火的。
设计国标：GB-T2408-2008《塑料燃烧性能的测试-水平法和垂直法》
适用标准：UL94-2006、GB-T 5455 、 GJB360B-2009 、GB-T13488、GB-T5169、 IEC60695-11-3、IEC60695-11-4、IEC60950-1、IEC695-2-2
1.环境温度：-10℃～30℃。
2.相对湿度：≤85％。
3.供电电压和功率：220V±10％ 50HZ 功率150W。
1.燃烧器：内径Φ9.5mm+0.3mm单气体及内径Φ9.5mm±0.5mm本生灯。
2.本生灯带有空气调节螺母，用来调节蓝色火焰高度。
3.本生灯施焰时间：任意设定。
4.燃烧器试验倾角：0～45°可调节，可在0～45°之间每5°固定并来回切换。
5.火焰高度：20mm+2mm到100mm+10mm可调。
6.本生灯通过电机快速移动到式样端。施焰完毕本生灯自动退回。
7.本生灯施焰时间：0～999.9S+0.1s可调，区间内任意设定，火焰调节20～175mm可调节。
8.余焰时间：0～999.9S+0.1s可调，仪器自动记录，手动暂停。
9.余灼时间：0～999.9S+0.1s可调，仪器自动记录，手动暂停。
10.试验气源使用98%甲烷、煤气或液化石油气
11.甲烷流量105ml/min-1000ml/min可调。
13.燃气管路上设有电子开关，试验结束关闭面板上的燃气开关切断气源。本生灯自动熄灭。
14.式样架上下左右行程均大于300mm以上。式样水平和垂直均有伺服电机带动调节与火焰的距离。
15.箱体材质：钢板静电喷涂。
16.试验箱顶部设有排风扇，试验结束，可排出有毒物质。
17.试验过程自动控制、独立抽风。
18.设备外形尺寸：宽1160mm×深600mm×高1310（含脚）mm。
19.燃烧试验区容积：＞0.5立方，长*宽*高约900mm×590mm×1050mm， 背景黑色，背景照度≤20Lux 。
20.燃气泄漏报警装置（选配）；
21.火焰校准装置（选配）；
式样尺寸列表
尺寸 方法 | 长 | 宽 | 厚 | 每组（数量） |
mm | ||||
水平法 | 125±5 | 13.0±0.3 | 小于13mm | 3根 |
垂直法 | 125±5 | 13.0±0.3 | 小于13mm | 5根 |
1.开机界面：
首界面有水平法、垂直法、自编辑三个试验方法，点响应的选择键进入相应的界面；
2.水平法界面：
1.Ta:后面数值为施焰时间，可以直接点击数字进入键盘界面修改时间；
2.水平垂直燃烧试验仪_试验机_测试仪-水平这行字的位置同时还是复位键，点一下会复位到开机界面调位键，点一下本生灯移动到式样端，调好式样与本生灯的距离按停止键才能退回；
3.启动，按一下，本生灯自动前进到式样端；
4.停止，按一下本生灯退回到原位；
5.燃气，按一下燃气打开，再按一下燃气关闭；
6.点火，按一下点火器自动点火三次；
7.保存，将试验数据保存，在试验时做完一组式样也就会自动跳出保存界面；
8.计时， 观察式样燃烧情况点击；
9.L，L下列的数值为可修改的值，直接点击数值可修改，当式样没有燃烧到100mm刻度的时候，要将测量好的燃烧长度修改成实际长度；
3.垂直法：
在垂直界面与水平界面公共键功能都是一样的
T1为**次有焰时间，T2为第二次有焰时间，T3为无焰燃烧时间
蔓延到夹具与铺底起燃，下端对应的式样位置都可以点击选择对应情况
4.自编辑界面：
Ta，施焰时间；
间歇时间，火焰退回到下次自动前进所等待的时间；
循环次数为施焰次数；
5.参数设置界面：
情况历史数据，点清空将清楚所有保存的历史数据；
电机返回关闭燃气切换状态里有是与否两项选择，选择是，在电机返回的同时系统会关闭燃气，下次启动前要在操作界面重新打开燃气并点火，选择否则本生灯长明；
电机启动自动点火，切换状态里有是与否两项选择，只有在电机返回关闭燃气选择是的条件下才能选择是；选择自动点火，则在按过启动键后系统会自动开启燃气点火三次后自动启动本生灯。
水平法（30S 试验开始前先将施焰时间设置为30s)
（1）在式样一端25mm和100mm处，垂直于长轴划两条标线，在25mm标记的另一终端，使式样与纵轴平行，与横轴倾斜45度位置夹住式样。
（2）开电源按“停止”，使本生灯退回到*左侧。
（4）按“调位”将本生灯移至式样一端，调节本生灯与式样之间的距离，使本生灯灯口处在式样自由一端的下方，调整完成后，按“停止”键使本生灯退回到原位。
（5）打开气路上的燃气总阀（如果使用煤气罐，要使用中压减压阀，并把压力调到**），使燃气进到设备内，按“燃气”然后调节“燃气流量”按“点火”点着本生灯（**次使用因为气管里有空气，所以需要将空气排干净才能点着火）并调节本生灯下端的滚花螺母，使灯管在垂直位置时，产生20mm高的蓝色火焰。将本生灯倾斜45度。
（6）按“启动”对试样施加火焰。施焰时间结束，本生灯自动退回。停止施焰后，若试样继续燃烧(包括有焰燃烧或无焰燃烧)，当施焰时间开始计时的时候开始观察式样燃烧情况，当火焰燃烧到25 mm标线点计时键，燃烧时间开始计时，式样继续燃烧到100mm标线或熄灭时再次点计时键，如果式样未烧到100mm标线则需测量从25 mm标线到燃烧终止端的烧损长度L，(单位毫米)。
能自撑式样燃烧时，应将非自撑式样夹移到右边；非自撑式样燃烧时，应观察式样燃烧情况，逐步将式样夹向右退回。
注 :如 果 燃烧前沿越过100m m标线，则记录从25mm标线至100mm标线间燃烧所需时间t，此时烧损长度为75mm ；如果燃烧前沿没有烧到100mm处，烧损长度为25mm处到熄灭点的距离。
分级标志，〕
材料的燃烧性能，按点燃后的燃烧行为，可分为下列四级(符号FH表示水平燃烧):
FH -1 :移 开点火源后，火焰即灭或然烧前沿未达到25m m标线;
FH -2 :移 动点火源后，燃烧前沿越过25m m标线，但未达到100m m标线。在FH-2级中，烧损长度
应写进分级标志，如FH-2-70 mm，
FH -3 :移 开点火源后，燃烧前沿越过100m m标线，对于厚度在3至13m m的试样，其燃烧速度不
大于40 mm/min;对于厚度小于3 mm的试样，燃烧速度不大于75 mm/min。在FH-3级中，线性燃烧速度应写进分级标志，如FH-3-30 mm/min，
FH -4 :除 线性燃烧速度大于规定值外，其余与FH-3级相同。其燃烧速度也应写进分级标志，如FH-
2.垂直法（10S 试验开始前先将施焰时间设置为10s）
（1）按“调位”将本生灯移至式样一端，调节本生灯与式样之间的距离，使本生灯灯口处在式样自由一端的下方，通过调节箱体右侧上部的手轮使式样自由端位于本生灯灯口上方10mm位置。调整完成后，按“停止”键使本生灯退回到原位。
（2）打开气路上的燃气总阀，使燃气进到设备内，按“燃气”然后调节“燃气流量”按“点火”点着本生灯（**次使用因为气管里有空气，所以需要将空气排干净才能点着火）并调节本生灯下端的滚花螺母，使灯管在垂直位置时，产生20mm高的蓝色火焰。将本生灯倾斜45度。
（3）按“启动”将本生灯移至式样下端，对式样施加火焰，当施焰时间结束（10S）后，本生灯自动退回，“T1”开始计时，
（4）当式样上的火焰熄灭时按“计时”T1停止计时，本生灯从新启动，再次施加10S火焰，当本生灯再次退回时T2开始计时
（5）当式样再次熄灭时，按“计时”键，T2停止计时，T3开始计时
（6）当无焰燃烧结束时，按“计时”键，T3停止计时
（7）观察式样燃烧情况，有无滴落物引燃铺底曾，火焰有无蔓延到试样夹
（8）重复本节各步骤，直至一组式样结束。
(12)、结果的评定：
试验结果按下表规定，将材料的燃烧性能归为94V—0，94V—1，94V—2三个级别：
条 件 | 级别 | |||
94V—0 | 94V—1 | 94V—2 | △ | |
每根式样的有焰燃烧时间（T1+T2） | ≤10 | ≤30 | ≤30 | ＞30 |
对于任何状态调节条件，每组五根式样有焰燃烧时间总和Tf | ≤50 | ≤250 | ≤250 | ＞250 |
每根式样第二次施焰后的有焰加上无焰燃烧时间（T2+T3） | ≤30 | ≤60 | ≤60 | ＞60 |
每根式样有焰燃烧或无焰燃烧蔓延到夹具的现象 | 无 | 无 | 无 | 有 |
滴落物引燃脱脂棉现象 | 无 | 无 | 有 | 有或无 |
注：△表示该材料不能用 垂直法分级，应采用水平法对其燃烧性能分级。
自编辑：
本操作在完成几次反复施加火焰后，T1开始计时，当有焰燃烧停止时按“计时”键，T1停止计时，T2开始计时，当无焰燃烧结束时，再按“计时键”，T2停止计时。
其他操作与水平和垂直一样
序号 | 名称 | 单位 | 数量 |
1. | 电源线 | 根 | 1 |
2. | 滴落盘 | 只 | 1 |
3. | 紧箍 | 个 | 2 |
4. | 气源管 | 米 | 1.5 |
5. | 刻度标尺 | 只 | 1 |
6. | 说明书 | 份 | 1 |
7. | 合格证 | 张 | 1 |
8. | 燃气减压阀 | 个 | 1 |
