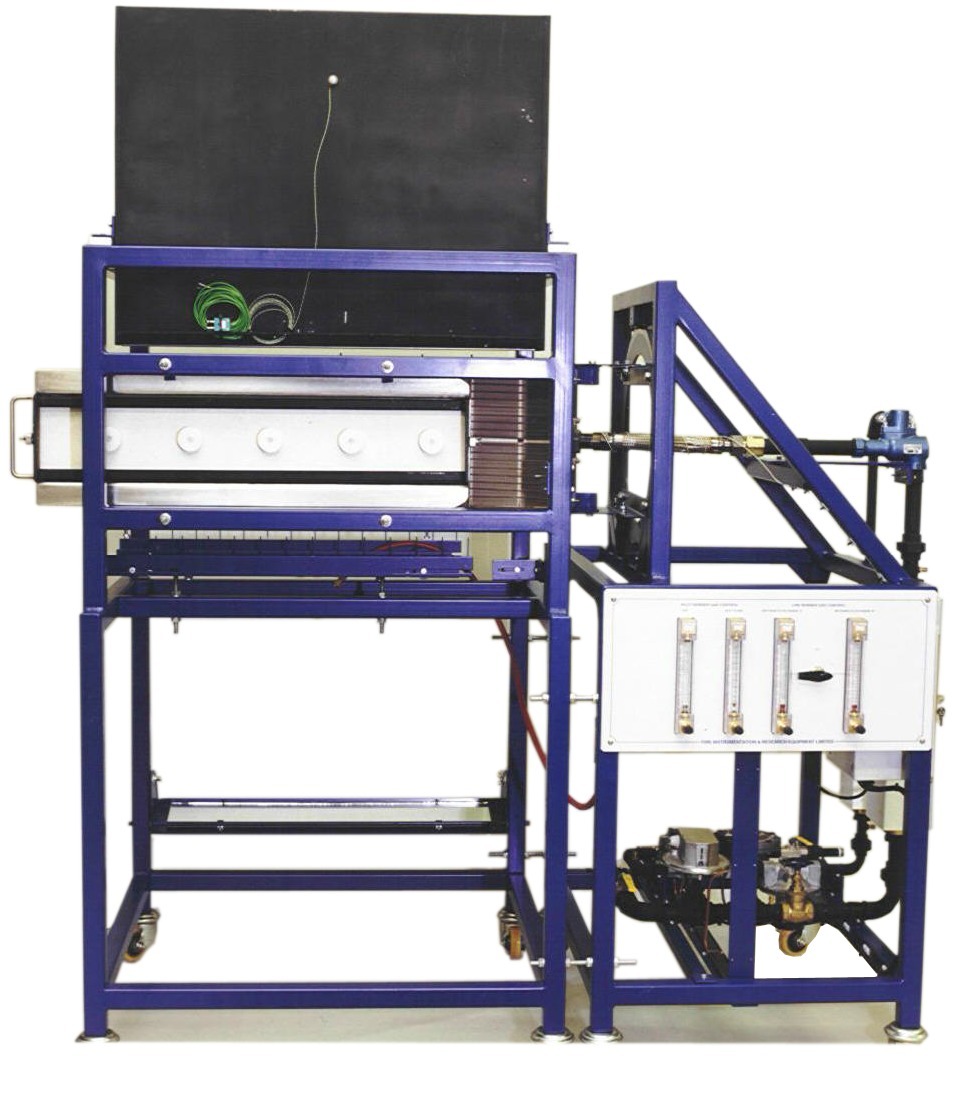

辐射板火焰蔓延测试仪

辐射板火焰蔓延测试仪用于建筑材料、高速列车材料以及船舶材料的燃烧特性测试，按照距离和 CEF （临界热辐射流通）测量火焰的蔓延速度和点火热量的总放热量。

满足标准

ISO 5658－2（燃烧测试反应—火焰蔓延，第二部分）

IMO FTPC PART 5

测试原理及结果

测试物体曝露在散热板燃气燃烧类型给定的适当散热区域，然后在燃烧发生时，使用标定好的热电偶以

mV为单位测量其信号值。另外，也记录点火时间并按照测试物体的距离记录被测物体的火焰燃烧时间，也记录火焰的蔓延速度。

测试项目

1、点火热量(MJ/m )

2、持续燃烧的热量(MJ/m )

3、临界热辐射流通(kW/m )

4、持续燃烧的平均热量和总散热量(kW)。

设备组成

系统依据相关标准和规范设计制造，主要包含三个部分，即辐射板、样品支撑架、以及燃气供应系统。

1、辐射板：辐射板支撑架为焊接方钢管，并在外部涂有粉末涂层，起到保护和便于清洁的作用。

辐射板上配备所有必要的管路和控制仪表。辐射板加热部分为多孔耐火砖，并在耐

火砖外部安装不锈钢外壳。气体调节阀确保在进行燃烧前，天然气、甲烷或丙烷能够按

照一定的压力和流量与空气混合。可变速流量计能够对燃气和气体流量进行精确控制。

辐射板还配备了燃气安全系统，确保操作使用过程中人员和设备的安全。

2、试样支撑架：样品架选择和辐射板相同的材料和涂层。在样品架一侧配有导轨以方便样

品挂钩移动，并确保样品处于准确的试验位置。热流计安装在样品架试样正上方。样品支

撑架和辐射板间距离也可根据测试情况进行调整。

3、样品挂钩：系统配备有两个样品挂钩、一个弹簧夹、两个样品衬板和一个测试样品。

4、热流调节装置：专门用于记录热流计数据输出，输出结果可连接到数据采集系统或其它

存储装置。

5、校准系统：系统配备一个校准板和一个校准热流计。校准板由硅酸钙制成并带有一系列校准

孔，这些孔能够确保校准时热流计处于正确位置。热流计为水冷式Schmidt-Boelter热流

量计，带有校准证书。所有数据可通过数据采集系统获得。
