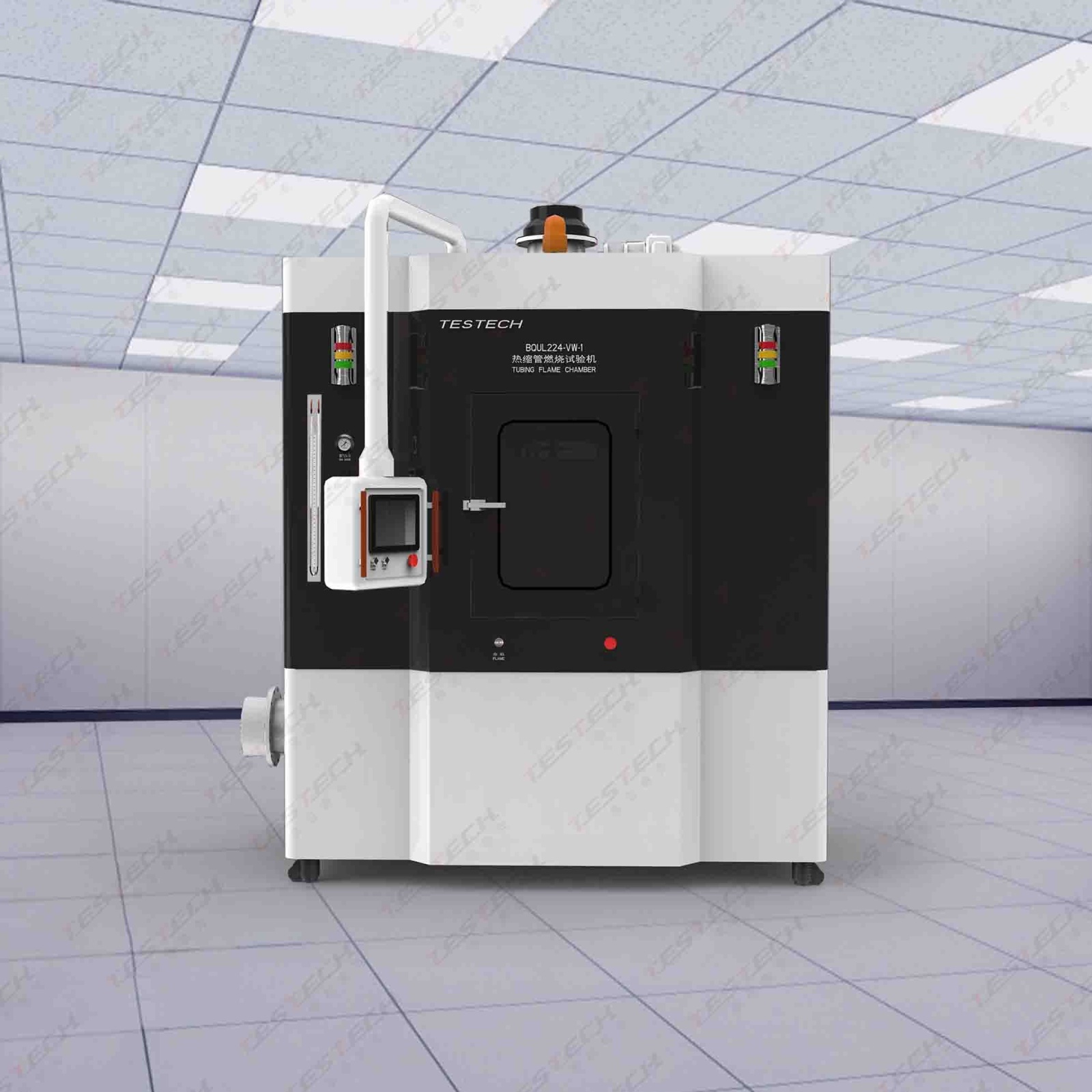

VW-1电线电缆水平垂直燃烧试验装置 UL1581、ASTM D 5025、ASTM D 5207

产品介绍：

泰思泰克电线电缆水平垂直燃烧试验装置依据UL1581设计生产。用于对成品电线电缆或软线进行1060垂直燃烧和FT1试验、1061电缆燃烧试验、1080VW-1（垂直试样）燃烧试验、1090电器用线水平试样燃烧试验和1100 水平试样/FT2燃烧试验，以评定电线电缆或软线着火时向附近的可燃性物质传播火焰的能力。

标准：

1 UL1581 sect 1060~1100

2 ASTM D 5025

3 ASTM D 5207

型号：TTech-UL1581

结构特点：

1喷塑箱体，电解板静电喷涂，外观美观大方、防锈防腐。内部静电烤黑色漆。

2顶部设有强力抽风排烟装置，在试验完成时，与送风系统同时打开，能将废气排出到室外；试验过程中，此系统为封闭状态。

3箱体正面设有试验过程中可以密封的钢化玻璃观察窗，便于观察试验情况。

4玻璃观察窗下方开有操作孔，此孔装有密封手套，操作者利用密封手套进行操作燃烧喷灯。

测温系统

5热传感器（铜制导管和热电偶）—导管结构应为传导率极高的电解铜。长度为19.14±0.02mm

6数显温度表和进口K型热电偶相匹配。读数大于1000℃。

7整过测试系统为：活动式，测温时将其置于试验箱内，进行测温。

试验装置及试验夹具

8主要夹具：试验支架与燃烧喷灯

9火焰高度方便调节，气体火焰总高度为125±10mm，蓝色的内焰高40±2mm；火焰试验角度0～45可调。

10燃气专用流量计 + 进口针阀精确控制气体流量。

11品牌压力表及调节阀；工作燃气压力69~138 Kpa

12气流量数字显示

13试验支架：由不锈钢制作，分水平支架与垂直支架独立式，即FT1、FT2、VW-1三种规格。垂直支架与喷灯所在平面与观察窗平面平行，便于观察与操作。

14高压电子自动点火系统，及自动切断气源的安全保护系统

15楔形架：增加楔子，喷灯安要求安装在楔子上，并能方便移动，同时能精确移回到规定位置。

控制系统

16 PLC配触摸屏智能控制系统，实现试验过程自动控制。

17试验时间客户自由设定；

18水平燃烧与垂直燃烧两种试验模式

19实验数据系统自动计算并存储。

电气规格统

1电源： AC220V 50/60Hz， 1A

2说明书，合格证：随机提供

3气源：甲烷气（客户自备）
