测试LED和七段显示器

准确、快速测量

用户可编程的测试配置

913H LED和键盘测试系统成本低、可溯源到NIST（美国国家标准技术研究所）、感应度高，通用的开关测试平台。913测试系统是用于执行键盘、小键盘、膜、速动开关、微动开关、一般用途的开关和电缆、LED和七段显示器的100%的验收测试，质量保证认证、进货检验和工程开发。系统能用于执行一个完整的键盘测试、小键盘测试或单独的开关测试。

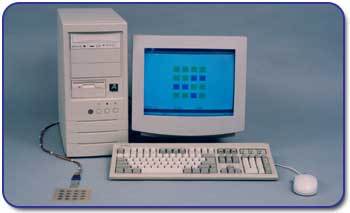

913H由电路卡综合装置（CCA）和软件组成，由用户安装在一台标准的个人电脑上。它并不需要一个RS-232通道，但可能需要一个条形码扫描仪或生产线设备。它设有30个通道（可扩展到90个），可配置成一个X-Y矩阵。电阻范围有0~5，000欧姆和0~50，000欧姆，还可提供客户要求的其他范围。

一个用户界面友好的Windows环境允许用户创建一个计算机屏幕上的图形表现测试下的单位（UUT），即键盘、LED、七段显示器等。软件很容易“学会”屏幕图形与UUT的关系。创建的配置和获得的测试数据能被保存以供将来使用和SPC（统计过程控制）。

在键盘测试过程中，例如，计算机图形显示按键电阻并通过颜色变化来表示测试过的和起作用的按键。如果一个按键的电阻等于或低于用户设定的指定电阻，系统会发出声音提示。LED电压等级按UUT的顺序被连续的测量和说明，并及时显示以便目视检查。

913H开关测试仪是性价比高、有密码保护的快速测量工具，准确、对用户友好、特别是易于学会并使用。生产序号可以手动输入或通过条形码阅读器自动输入。

TRICOR提供了一个完整的开关测试仪器。911A自动键盘开关测试系统，由913H CCA、额外的软件和一个X-Y定位平台组成。这个系统提供自动的、准确定位和测试UUT，无需操作员干预。

开关测试通道：30、60、90个

接触电阻范围（可编程）：

0~5，000欧姆 精度：± 1.25% 或 3欧姆，以较大者为准

0~50，000欧姆 精度：0~19，999欧姆：± 1.75% 或 4欧姆，以较大者为准

20，000~50，000欧姆：± 2.5%

可根据要求提供其他范围（可选件）

通道短路测试：

0~5，000欧姆 精度：± 1.25% 或 3欧姆，以较大者为准

0~50，000欧姆 精度：0~19，999欧姆：± 1.75% 或 4欧姆，以较大者为准

20，000~50，000欧姆：± 2.5%

可根据要求提供其他范围（可选件）

LED七段显示器测试电压（可编程）：

0~8Vdc ± 0.050 Vdc: 1， 5， 10 & 20 mA

可根据要求提供其他范围（可选件）

测试结果：保存文件及打印输出

电源要求：依靠电脑

特点总结列表

LED视觉测试

NIST可溯源认证

醒目的彩色合格/故障提示

提供NIST认证工具

保护电脑内部清洁的设计

可拖动和拖放

通过键盘或扫描仪输入序列号

12兆欧短路测试范围

内部设计更多的生产空间

可伸缩的LED和开关屏幕尺寸

以Windows®为基础的完整的即可使用的系统

**测试按键数：225

批号和注释栏

17种屏幕键和LED颜色

自动储存测试结果

LED和七段电压跌落试验

腾出RS-232以连接生产扫描仪、标签打印机等

七段视觉测试

编辑热键

优先设置功能

多重密码保护

允许设置按键的*小电阻公差

优先设置程序启动时自动加载

自动创建按键/LED矩阵

如今有数百家单位使用

高能量的分立二极管ESD保护，使用寿命长

简单的Windows界面，即使是非技术人员也能方便操作

可直接分离键盘连接的电缆接口

可选升级成自动生产X-Y测试仪

系统组成

电路卡组装和配套连接器

PCI CCA

37针超小型D连接器

Model 913H Windows® 98-Me， NT， 2000 软件。支持多达90 个通道。

操作手册

客户的要求

个人电脑80486或更高的133 MHz或更快能运行Windows® 98-Me， NT， 2000，对每个CCA提供PCI总线插槽。

UUT内接电缆

可选件

接触电阻范围

校正证书

LED/七段显示电压范围

测试接口程序集

标准和客户

转换实用程序

将测试数据转换至标准数据库、电子表格和SPC方案的许可

校准/验证夹具
