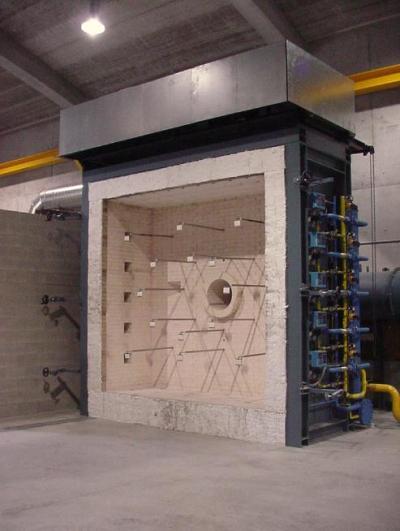

该耐火测试炉的设计符合有关建筑材料部件的耐火性能测试中EN1363-1，1363-2烃曲线和ISO标准的有关要求，并类似于Sintef（挪威），LGAI的（西班牙），PSB（新加坡），OTIS（法国），Vetrotech（瑞士），奇尔特恩国际（英国），AGCFlatglass（比利时）Bodycote Warrington Fire（英国），远东防火检测中心（中国）和Thomas Bell-Wright（迪拜）所提供的规定。该设备是专门设计并经过多年的改进，形成了一种测试各种试样配置和燃烧室必要组成部分的可靠和准确的方法，该燃烧室上可以放置各种类型的含有试样的限制性框架。该设备控制在特定的时间，温度和压力条件下，试样对加热的反应以特定性能标准进行评估。

该火炉在我们的工厂中生产、安装衬里和试验，依据您预设的功能，拆卸成适合重装的部件包装进入拖车运输。

该炉壁将喷哈默蓝耐热漆，根据现行的规定配置管道系统。

该炉测试的温度高达1250℃。

技术参数：

炉衬

一般来说，内衬1400级绝缘砖，在某些区域应用了硅藻土隔热和超隔热低温物质，在危险区域和燃烧室基底所有适合水泥连接的区域尽可能的使用了42％致密氧化铝耐火砖，内衬在6小时的高温试验期间将提供足够的保温。

可更换的致密高强度浇注材料预制耐火砖，将固定在燃烧室前部钢结构开门的周围。预制耐火材料观察口是由灌注一种轻质耐熔材料到钢结构外壳中建成，该外壳如果需要修理，可从外部拆卸。可通过视频照相机光阑来代替耐熔材料观察口，以适应客户的要求。

这三个烟道地漏截面为圆形，每个包含一个气闸。这三个气闸是圆形的高级别不锈钢结构且其轴用水冷却。此处的烟道内衬为生物降解陶瓷纤维材料。

3、钢铁架

外壳用结构软钢型钢和板材制成，设计成一个牢固的不变形结构。强化板为燃烧器、观察孔、热电偶、压力和监测点提供孔洞。钢铁架的设计是为了确保已考虑了其使用功能。该设备的耐用性质确保了其在测试环境中的寿命。

该炉以可以现场组装的三个部分的形式供应。

1）Support Steel Work and Cast Iron Work支撑刚架和铸铁架

垂直面用螺栓固定坚固的铸铁型材到燃烧室结构上制成，设计成可拆卸的。铸件中形成凹槽，用于容纳和维持用于密封垂直限制性框架的镶嵌陶瓷充填材料，该限制性框架用四个楔形物/辊支架组件固定位置。

2）Motorized Pressure Controlled Dampers电动压力控制气闸

气体将通过三个开口进入到该炉背部的垂直导管，然后到一个共同的地上烟道。三个气闸是电机传动的，控制燃烧室的压力。该气闸用水冷却，要求客户提供供水和排水。

3）Combustion Equipment燃烧设备

按如下提供燃烧设备：

12支燃气喷嘴混合的燃烧器，用于在试样面点火

12条柔性空气管

12条柔性燃气管

12个手动空气蝶阀

12套双组合的1级电磁和节流阀

12个燃气塞子

12个负荷低压零气调速器

3个电动空气/燃气比例开口主控制阀

12套具有火花点火和紫外线部件的全自动燃气燃烧器安全控制装置

12个火花塞

12个U.V.型火焰探测器

1个空气压差开关

1个负压开关

1个超压开关

2个燃气压力开关

1条到火炉的空气和燃气管道组

1个手动燃气切断主阀

每边6个共12个燃烧器的垂直面由三个区域控制（每个区域控制4个）。

燃烧设备/点火装置和管道的布局由我们的注册燃气工程师按照符合欧洲标准的燃气条例进行布局。燃烧器单独安装熄火系统，紫外线装置，火花点火装置，差压开关内锁装置，空气供压压力开关/电磁阀，高和低燃气压力开关，负压开关，炉超压开关，差压式气压开关，启动点亮开关，气闸限位开关和净化系统。

4）Thermocouples， Positions and Design Complying With Latest Regulations符合**法规的热电偶、位置和设计

将规定熔炉后壁内的九个热电偶的位置。在辅助配件的包装中，我们将供应合适的镍铁合金管道，以支持我们提供的热电偶。

5）Pressure Points， Positions and Design Complying With Latest Regulations符合**法规的压力点、位置和设计

在燃烧室壁每边放置2个镍铁合金管，管的末端为“T”形。压力点将全部连接到现场布线的变频器。

6）Oxygen Analyser氧气分析仪 （选购件）

规定采样点，包括镍铁合金试验管及配件。

7）Viewing Ports观察口

四个位于熔炉后壁，由耐热玻璃、空气冷却、连接到供应管和不锈钢隔热板构成。该观察口的替代物是摄像机光阑。

8）Electrical Work电气装置

所有电磁阀、安全控制箱、火花塞、火焰探测器、负压和超压开关、电动阀和安全内锁限位开关将由我们的安装工程师连接到现场布线的终端接线盒。

9）Technical Details技术参数

对于3米× 3米竖炉，燃气需求每小时约260立方米天然气，液化石油气每小时130立方米，*小压力21mbar。

水的要求，标准15毫米红铜色家用冷水供应，靠近这三个压力控制阀的每个连接，炉重量约12吨。

用于垂直试验的非负荷型限制性框架

内部尺寸3 米X 3 米 重量—— 大约5吨(不含试样)

概述

完整的框架适合用建筑物内的桥式起重机移动。通过四个滚杠与框架上的楔形托架相连，使之牢固和与燃烧室密封。

外部框架是一个由柔性钢板制成的坚固框架，并用预制高密度耐火材料和下锚固定来保护不受直接热的影响，它们被设计成可拆卸的，并发生的机械损坏同时进行检测时可单独更换。砖中内置有适当定位的孔洞，以便于固定试样。该限制性框架的内部尺寸为3米× 3米。

整个装置有一条支撑腿，使该框架可以安装在实验室的任何位置。

我们这个炉控制系统概述说明适用于该说明书中概述的全尺寸耐火构建试验炉，是这两炉之间可供选择的。

我们包括自动控制和数据记录，全手动控制，VDU显示，具有所有传感器输入通道单独测量和提供终端试验数据分析的能力测量系统。

数据记录系统在4个记录位上共有240个记录通道，并能够测量从所有主要类型的直流变频器到包括K、N和R型热电偶、应变计、压力传感器、位移传感器、气体分析仪、称重传感器和压力传感器的输出。**输入范围，可容纳至少5 VDC和提供对ESD和过电压的保护。测量输入和控制电脑之间提供3000伏直流电压的隔离电压。测量系统可以简单的扩展其功能。

从所有测量通道的输出可以在一秒钟内被捕获。

实时数据在监控室显示，毗邻炉有可能有第二个显示，但是这不包括在这个阶段内。

2、Hardware Description 硬件说明

该系统的核心是一个等级达到IP65落地式防护。这包含了所有的继电器和逻辑所需的微处理器来控制该炉。所有的外部连接是通过相应地额定电缆压盖或电缆线槽。内部开关安装通过工业标准DIN路轨，安装了4极继电器，每个继电器都有它自己的指示灯和闭锁。微处理器接口建立通过使用一个模拟系统和切换I/O装置完成。对外交流通过RS485标准接口。所有内部开关和外部的控制线路遵照工业标准的24V执行。只要有可能烧熔的地方，都是通过微型断路器及漏电保护装置安装到该系统。

3、Computer Control 计算机控制

炉内温度和压力的完全计算机自动控制所需的条件通过RS485连接到控制系统实现。

将供应一个控制计算机，其能够提供*小256 MB的绘图系统，2.66 GHz处理器，2 GB的内存和300 GB的固定磁盘。操作系统是Windows XP或Vista，除非另有规定。

该光学绝缘的RS485连接意思是在计算机和控制柜之间不存在实际的限制。这台电脑是用来显示炉的信息，包括炉的温度和压力，燃烧器状态和阀的位置，包括试样热电偶和其他传感器如偏转的输出。

4、Data Logging utilising a dual logging system使用双重记录的数据记录系统

在上述计算机上记录数据，在试验期间，它显示测试试样的性能的实时分析数据。这个装置可以在一个标准的计算机网络传播其屏幕显示，且任何连接到这个网络的计算机可以登录进入到该试验信息。该设施可用于提供试验数据给实验室内的观察员。所有记录的信息自动保存到另外一台台计算机。

5、Manual Control手动控制

该炉可手动操作。完整的点火系统是不以任何方式依赖于控制计算机的运行。按下清除启动按钮点燃该炉。一系列的光指示清除序列进展正确。一旦从它们单独的燃烧器控制面板上在预先设定的时间内点燃所有可用的燃烧器。如果该炉在该期限内未点燃，那么将必须重新清除系统。每个区域的燃气空气的位置和气闸马达可单独调节或通过主控制一组调节。在测试过程中，火炉的运行安全由一组连锁装置监测，每个联锁装置都有其自己的指标灯。这些联锁装置是闭锁的，因此导致熔炉关闭的连锁装置被捕获并一直保持到手动重设点火序列。同时装有声音报警设备。

6、Measurement Interface测试界面

我们推荐的数据记录和控制系统由一组60通道的模块构成总计240个通道，每个60通道的模块安装在其自己的工业设计的机壳，机壳大小可以轻易到达接线盒面板。该装置可以安装到固定位置或通过提供的支撑框架用小脚轮作为一个移动的装置。通过壁式安装的插座将该模块简单的插入到测量网络中，使之围绕在炉周围适当的位置。

这个测量网络可以拓展，使之允许其装置用于该实验室内的其他实验。

耐火测量界面的设计用于将所有类型的燃烧测试传感器如热电偶和压力传感器的直流输出电压转化为数字形式，然后可以传递到计算机系统显示和存储。任何提供直流输出电压的传感器可以连接到任何通道。

电流输出设备也可与一个外部电阻增加使用。提供冷端补偿用于包括标准的和拓展的温度范围的所有热电偶类型。

这些装置使用的交流-直流转换器的设计是高分辨率的转换器，对于低频测量，比其他设计有许多优势，特别是通过适当选择取样频率，编程出电气噪音的能力。每个通道可以单独编程，使连接的传感器类型的转换特征**化。

该通道电路也包括用于处理某些类型的耐火试验元件产生的高静电的专门设计的输入滤波器。自动背景校准在测量扫描之间运行。

通过光隔离RS485多点网络将该装置连接到计算机系统，多达256个装置可以通过数公里距离的双绞线电缆的单股相连。可以连接到该测量网络的其他类型的模块也是可用的。这些装置具有其他特征，如在每个位置或与继电器、开关和马达的交界面具有更少的输入通道。

7、Technical Specification技术规格

通道—— 总共240，双极差异

连接器—— 4毫米圆形插座（每通道2个）。符合要求的其他类型可用

输入范围——直流电压，5毫伏，50毫伏，500毫伏，5000mV（软件可编程）

基本分辨率——21位

基本准确度——0.005％FS

测量速度——1 ms到3秒（软件可编程）

冷端补偿——**补偿+0.1℃

计算机接口——RS485多点75欧姆双绞线

电源供应——200-240 VAC或100 -130VAC或24VAC 40 -70Hz

功耗——7VA
