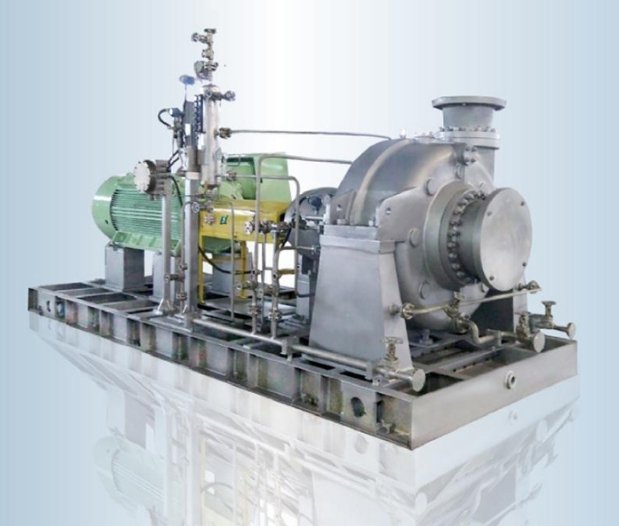

DCC/FCC催化循环油浆泵为单级或两级,卧式,双层壳体,中心支撑结构的重载化工流程泵。该产品的创新特点是采用全衬里的结构形式,衬里选用耐磨性能较好的高硬度合金材料,起到承磨的作用,外壳体选用塑性较好的材料,起承压作用。
2018年华升泵阀为延长石油集团榆能化研制的DCC装置循环油浆泵是国内首台两级催化循环油浆泵。
该产品主要适用于催化裂化(FCC)、催化裂解(DCC)流程中高温并含有催化剂固体颗粒介质的输送。也可用于化工流程中含有固体颗粒介质输送的场合。
性能范围
流量:~2000m3/h
扬程:~260m
转速:1450/2950rpm
**允许工作压力:5.0MPa
温度范围:~450℃
结构特征
1、双层壳体结构,外壳体为承压部件,按API610规范设计、强度高、刚性好,保证20年以上使用寿命;内壳体为耐磨、耐腐蚀材料制造,方便更换。
2、外壳体中心线支撑、重工位设计。
3、单级悬臂OH2型泵转子后拉出式结构,维修方便。
4、过流部件优化设计、闭式叶轮、并可配装诱导轮,高效区宽、低NPSHr。
5、单级悬臂OH2型结构采用背叶片平衡轴向力,两级支撑BB2型结构采用背叶片叶轮+两级叶轮背靠背布置的方式,残余轴向力由所配推力轴承承担。
6、轴承架和密封箱体由冷却水腔,保证高温运行时安全可靠。
7、轴承箱安装单列径向球轴承和背对背双列推力球轴承。稀油”飞溅方式润滑,可在各种气候条件下运行。
8、配装绕性金属膜片式联轴器,安全可靠。
9、配集装式金属波纹管机械密封及辅助装置,方便安全。
应用领域
典型应用场合:DCC循环油浆泵、FCC循环油浆泵、MTO急冷水泵/水洗水泵等。
