4英寸半绝缘型衬底
技术成果
零微管密度控制技术
单一晶型控制技术
包裹物控制技术
电阻率控制技术
杂质调控技术
衬底台阶宽度控制技术
| 直径 | 99.5 mm-100.0 mm | |
| 晶型 | 4H | |
| 厚度 | 500 μm±15 μm | |
| 晶片方向 | 无偏转角度：向<0001>偏转 ± 0.5° | |
| 微管密度 | ≤ 1 cm-2 | |
| 电阻率 | ≥ 1 E10 Ω·cm | |
| 主定位边方向 | {10-10} ±5.0° | |
| 主定位边长度 | 32.5 mm ± 2.0 mm | |
| 次定位边长度 | 18.0 mm ± 2.0 mm | |
| 次定位边方向 | 硅面朝上：从主定位边顺时针旋转 90° ± 5.0° | |
| 边缘去除 | 3 mm | |
| 局部厚度变化/总厚度变化/弯曲度/翘曲度 | ≤2.5 μm/≤5 μm/≤15 μm/≤30 μm | |
| 表面粗糙度 | 抛光 Ra≤ 1 nm | |
| CMP Ra≤ 0.2 nm | ||
| 边缘裂纹（强光灯观测） | —— | |
| 六方空洞（强光灯观测） | 累计面积 ≤ 0.05% | |
| 多型（强光灯观测） | —— | |
| 目测包裹物（日光灯观测） | 累计面积 ≤ 0.05% | |
| 硅面划痕（强光灯观测） | —— | |
| 崩边（强光灯观测） | 不允许宽度≥ 0.2 mm，深度≥ 0.2 mm | |
| 硅面污染物（强光灯观测） | —— | |

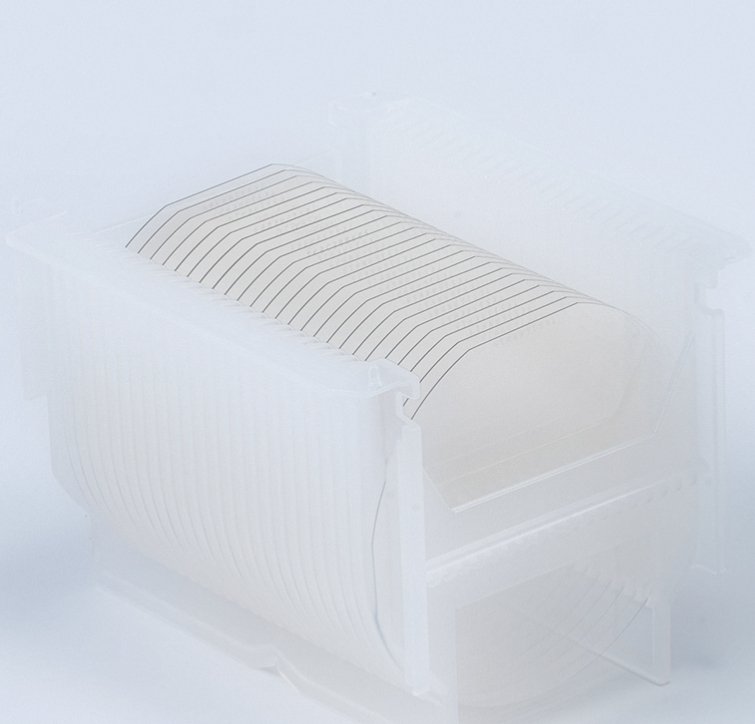

| 包装 | 多片卡塞/单片盒包装 | |
半绝缘碳化硅衬底是半绝缘碳化硅晶体经过切割、研磨、抛光、清洗等工序加工形成的单晶薄片。单晶衬底薄片作为第三代半导体的重要原材料，经过异质外延生长、器件制造等环节，可制成碳化硅基射频器件，是第三代半导体产业发展的重要基础材料。为满足客户对4英寸产品的需求，公司为国内外客户批量提供具有高性价比的4英寸半绝缘型衬底产品。
下游产品与应用
通过在半绝缘型碳化硅衬底上生长氮化镓异质外延层，制得碳化硅基氮化镓外延片，通过晶圆制造、封装检测，可进一步制成微波射频器件，主要应用于射频领域，例如5G通讯、相控阵雷达、无线电探测器等。
