①充电

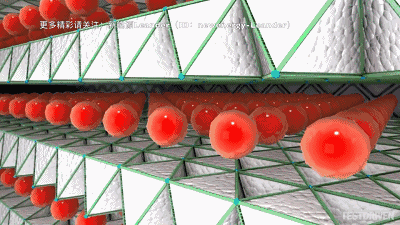

充电前锂离子嵌在正极材料的层状结构中

开始充电后，正极材料失去电子，锂离子从正极材料中脱嵌而出

☝☝☝

电子通过隔膜示意图

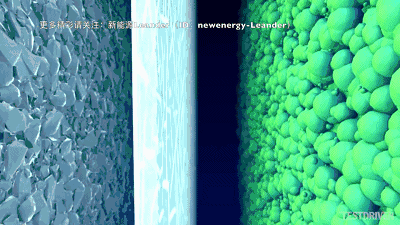

锂离子通过电解液和隔膜（中间部分的薄膜），到达负极石墨材料

继续充电，正极材料持续失去电子，锂离子也持续脱嵌，直至充电完成

②放电

电子从负极材料离开，通过外电路流向正极，失去电子的锂离子也从石墨层间脱嵌而出

从负极脱嵌后的锂离子再次通过电解液及隔膜回到正极材料
