筛分作业是现代矿物加工行业中的关键环节。振动筛是筛分作业的主要设备，主要用于各种物料的分级、脱水、脱泥及磁选介质回收等。近些年伴随着我国工业的快速发展，振动筛在矿山、化工、石油、烟草、医药、冶金、粮食及建材等领域得到了广泛应用。

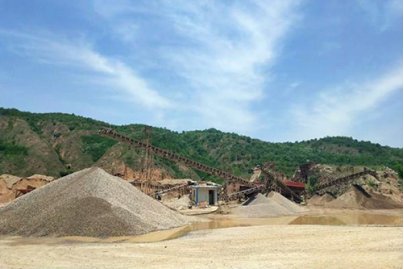

振动筛类型多样，其中圆振动筛是常见的振动筛设备，圆振动筛广泛的应用在矿山、砂石、交通、建材、能源等领域，发挥着重要的作用。

圆振动筛的工作原理

筛箱具有近似圆运动轨迹的惯性振动筛，这种振动筛又称单轴振动筛。圆振动筛振动源所产生的振动力是一绕定轴、方向呈正规律变化的惯性力，其本质是由偏心质量绕定轴转动所形成离心力。圆振筛的工作原理为，振动筛起动后，振动筛激振器带动振动筛箱一同作定向跳跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，最终完成筛分工作。

圆振动筛基本构成

圆振动筛是由筛箱、激振器、支撑装置等部件组成。筛箱由筛框、筛面及其张紧装置组成。激振器由2台侧板振动电机，中间用万向联轴器连接构成。筛箱采用8个弹簧支撑。

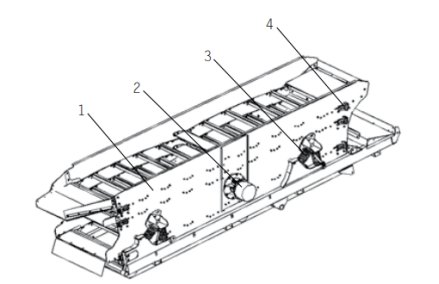

1.筛箱2.激振器3.支撑装置4.张紧装置图

圆振动筛的基本构成

圆振动筛的选型技巧

选择筛分机类型应考虑的主要因素有：

•筛分物料的特性（筛下物料粒级的含量，难筛颗粒粒级含量，物料中水分和粘土的含量，物料形状，物料的比重等）；

•筛分机的结构（筛网面积，筛网层数，筛孔尺寸和形状，筛孔面积率，筛分机运动方式，振幅和频率等）；

•选矿工艺的要求（处理能力，筛分效率，筛分方法，筛分机倾角）等。

施魏科（SWECO）工业设备(上海)有限公司，M-I公司旗下的一家子公司，公司的产品有圆形振动筛、方形振动筛、医药级振动筛和离心机、研磨机、抛光机及各种筛网及配件。

SWECO最基础的圆振动筛型号XS、MX、MA系列凝聚了SWECO在筛分行业70年的诸多经验和创新，直至今日，许多设计依然领先同行业其他竞争者。通过对普通圆筛的升级与扩展，衍生了针对特定筛分工艺要求的多种系列产品。

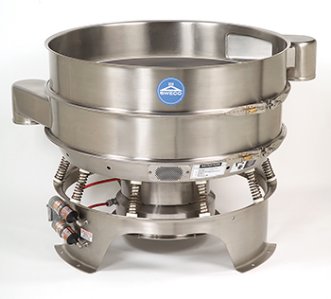

圆形振动筛

设备优势

•SWECO特有的一体式预张紧筛网，告别了以往诸多筛网张紧结构以及操作方面可能带来的网布张紧度不足、不均匀和寿命短等难题。将筛分效率、筛网工作寿命、停机维护时间提升到一个新的层次。

•配有智能偏心盘系统，无需拆卸、无需工具即可快速地调整振动力的大小以及精确控制物料在筛面上的运动轨迹。为用户不同种类的物料及筛分需求设定不同的振动模式，以达到产量最大化的最佳结合。

•一台设备能够安装四张筛网同时工作，实现五种不同粒径的筛选。整机设计简单高效，同样直径的机器，使用较小的马力就能驱动，节省能源。此外设备对地板或底座没有特殊要求，方便对现有的生产线改造和升级。

•FDA、GMP等多种认证许可，为顾客的高品质安全生产提供可靠的保障。

SWECO自1917年起就通过设计创新响应市场的需要。在1942年获得了第一台筛分机的设计专利并且自那时起不断的帮助解决客户的筛分难题。SWECO在12个国家设有工厂和100多个办事处，总部位于美国的肯塔基州的Florence，在北美、南美、欧洲、亚洲、中国都有工厂。凭借SWECO在全球范围开展运作的优势，无论用户身在何处，都可以确保能获得行业内最佳的服务。

参考资料：

[1]王利东.圆振动筛的匹配选型设计与应用[J].建筑机械，2021.545:83-86.

[2]工程机械观点.圆振动筛参数怎么选择？生产中如何选择适合的型号？掌握这3个因素及8个技巧

[3]施魏科工业设备(上海)有限公司官网、粉体网企业展台
