球磨机是一种很常见很重要的粉碎设备，广泛应用于矿山、冶金、化工、建筑、电力和实验室研究等行业的普通细度的物料的粉磨过程。它具有结构简单、运转率高等优点，但也存在诸如工效低、耗能高等一系列问题，尤其是用于高细度研磨过程时。据相关报道，目前磨矿过程中的动力消耗占整个工厂动力消耗的 60% 以上，磨矿成本约占整个厂总成本的 20%~30%，磨机的处理量对工厂的处理能力有着非常重要的影响。因此在现有球磨机的基础上，选择一款节能、降耗和提高生产效率的球磨机具有重要的现实意义。

南京南大仪器有限公司是南京大学直属校办工厂，工厂成立六十多年来，以南京大学雄厚的科研实力为依托，始终坚持为教学、科研服务，结合科研与生产实际，与有关院系合作。产品主要涵盖QM行星式球磨机；ZKX真空手套箱；卧式行星球磨机；高速振动球磨机；低温行星式球磨机（液氮型）；低温行星式球磨机（空气制冷型）；双旋式滚筒球磨机；振动样品磁强计；显微操作系统；实验室电炉：管式炉、箱式炉、气氛箱式炉等；教学仪器：物理实验仪器、生化分析仪器。

小型行星式球磨机的特点

小型行星式球磨机的特点是：(1) 结构紧凑，操作方便，磨细粒度均匀，是科研、教学、试验、生产中进行小量粉碎和混合的优选设备；(2) 同时装有 4个球磨筒，一次可做 4 个不同的试样，为研究人员研究新配方、开发新技术材料提供了方便；(3) 该机能采用湿法或干法的形式对物料进行超细研磨或混合；(4) 变频调速，可根据实际需要将公转与自转转速比调整到最佳工作状态，在较短时间内把物料粉碎；(5)可根据物料性质，选择不同材质的球磨筒和研磨球。因此可广泛适用于电子材料、磁性材料、生物医药、陶瓷釉浆、非金属矿及新型材料等行业。

工作原理是：在旋转盘的圆周上，装有４个既随转盘公转又做高速自转的球磨筒。在球磨筒做公转加高速自转的作用下，球磨筒内的研磨球在惯性力的作用下对物料形成很大的高频冲击和摩擦力，对物料进行快速细磨。

产品展示

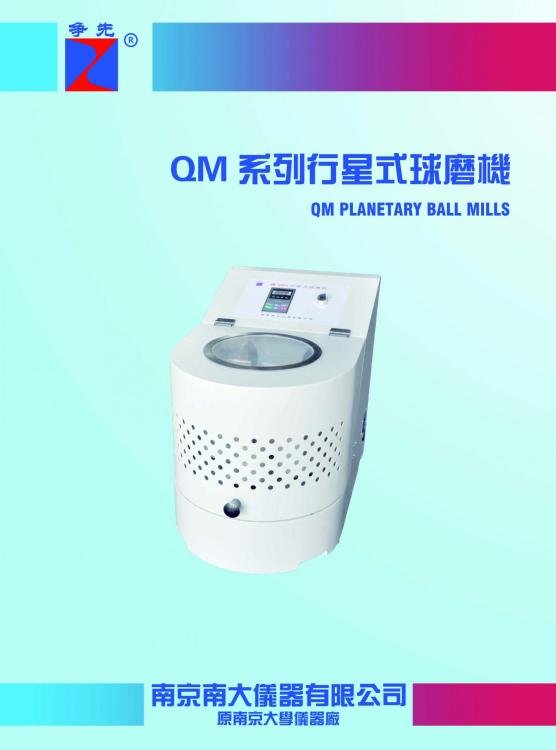

1、QM-3SP04行星式球磨机是在一转盘上装有四只球磨罐，当转盘旋转时(公转)，带动球磨罐绕自己的中心轴旋转（自转），从而形成行星运动，由于公转与自转的作用，使得罐中磨球和磨料在二维离心力的作用下相互撞击，粉碎、研磨、混合试验样品。

技术参数：

可配球磨罐：容积（单罐容积，单位：毫升）：50、100、250、500、1000、……

材质：不锈钢、玛瑙、尼龙、聚氨酯、聚四氟乙烯、硬质合金(YG8)、陶瓷等。类型：普通罐、不锈钢真空罐、不锈钢真空套(配合玛瑙、尼龙、陶瓷等球磨罐抽真空、充惰性气体用)。真空球磨罐容积视球磨机型号定。

每罐装料量：罐容积的四分之三(包括磨球)。

进料粒度：＜1-10㎜。出料粒度：*小粒度可达0.1μm

额定转速：公转(大盘)0～300转/分，自转(球磨罐)：0～600转/分。

运行模式：球磨机由变频器控制共有五种运行模式：

1、单向运行，不定时停机；

2、单向运行，定时停机；

3、正、反向交替运行，定时停机；

4、单向间隔运行，定时停机；

5、正、反向交替间隔运行，定时停机。

调速方式：变频调速0～50Hz，分辨率1Hz。

控制方式：0～50Hz（0～600转/分）随时手动调节、1～999分钟定时运行，1～300分钟定时正反转，1～999分钟定时间隔运行，0～100次重启动运行。

除此以外，南大仪器针对不同行业需求开发了包括低温行星式球磨机、全方位行星式球磨机等等。

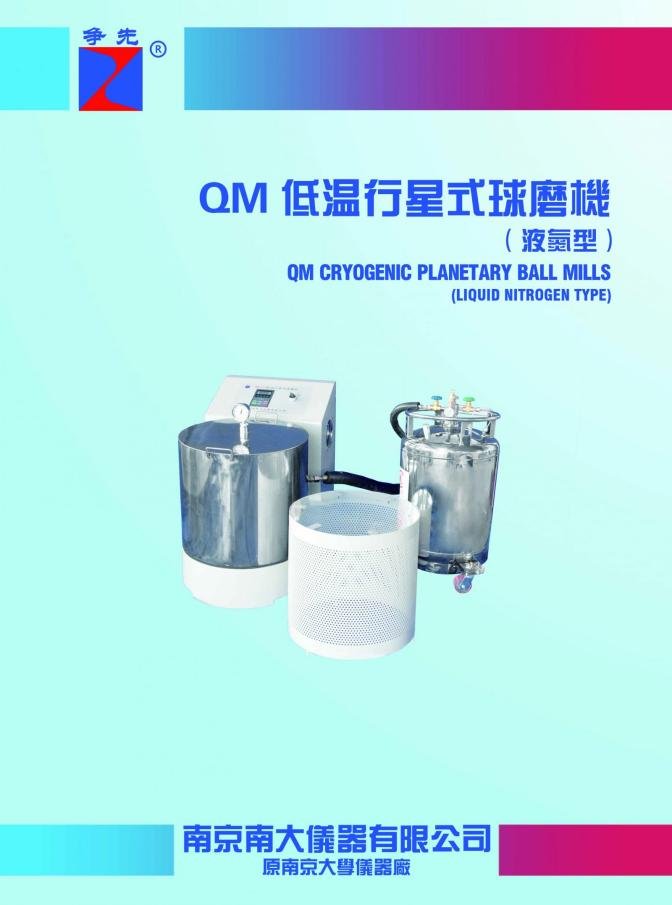

区别：使得球磨时的环境温度处于材料适宜温度，其余同行星式球磨机。

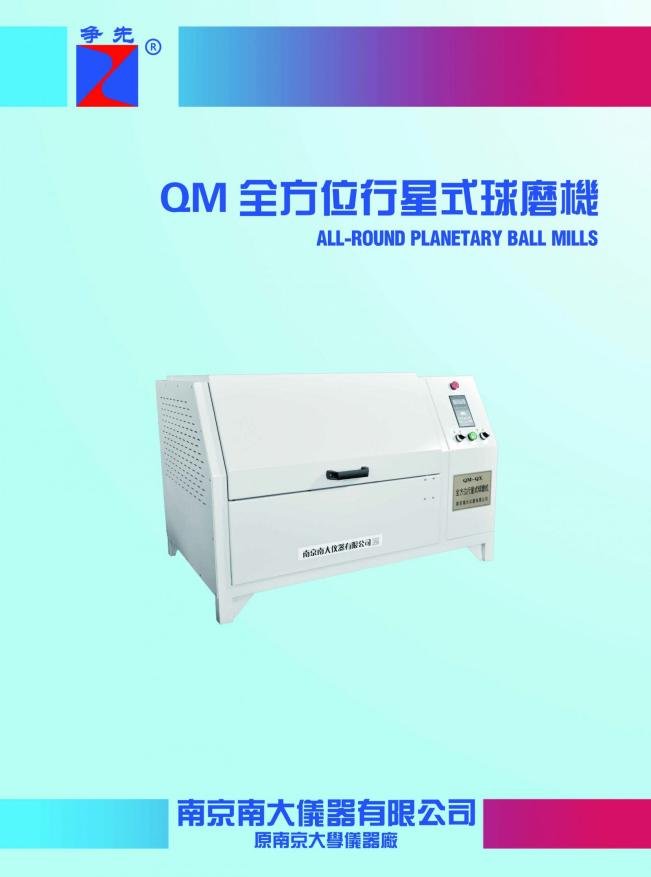

区别：比行星式球磨机多了一个垂直翻转，解决有的磨料沉底现象，其余同行星式球磨机。

南大仪器旗下的行星式球磨机、真空手套箱等产品多次荣获国家进步二等奖、国家教委一等奖、二等奖，省科技进步奖等。在进入二十一世纪以后，工厂注册了“争先”牌商标，树立“创民族品牌，南大争先”这一企业宗旨，瞄准国际先进水平，开发和制造出一系列具有自主知识产权的高科技产品，为我国的科研、教学服务。

参考资料：宋海明等《行星式球磨机在加工蛭石粉体中的应用研究》
