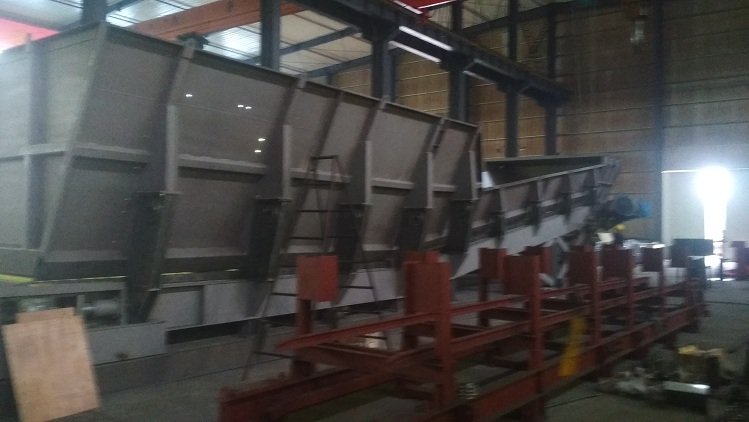

一：GBP1000×8000地表给料机主要技术参数

序号总体参数单位说明

1基本参数

—名称地表给料机

—型号GBP1000×8000mm

—实际喂料宽度mm1000

—中心距mm8000

—输送物料石灰石

—给料粒度mm≤500

—喂料能力t/h～100

—总重t14.5

—线速度m/s～0.13

—额定功率kW15

—倾斜角°23

传动方式待定

2技术参数

2.1槽板

型号WBL1000

宽度mm1000

输送槽底板材质16Mn

输送槽底板厚mm14（压制成波形）

2.2链条

型号B250

材质销轴40Cr、链板40Mn

处理方式淬火后中温回火

表面硬度HRCHRC36-42

2.3滚轮装置采用滚动轴承组合式

滚轮材料ZG310-570

处理方式高频淬火

表面硬度HRC50-55

2.4机架部分

卸料区段采用中间轨道，能承受冲击载荷

头部罩壳

2.5主动链轮装置

主轴材料40Cr

处理方式调质

表面硬度HB220-250

主动链轮直径mmΦ500

主动链轮齿数6

主动链轮节距mm250

主动链轮材料ZG310-570

处理方式表面淬火

表面硬度HRC50-55

轴承23236CA/W33

使用润滑脂类型二硫化钼润滑脂

2.6从动链轮及拉紧装置

尾轴材料45

处理方式调质处理

表面硬度HB200-230

尾轮直径mmΦ442

尾轮材料ZG310-570

处理方式表面高频淬火

硬度HRC50-55

轴承22222CA/W33

制造商

使用润滑脂类型二硫化钼润滑脂

拉紧装置弹簧螺旋拉紧

2.7驱动装置

电动机1台变频电机

型号YVF2-160L-4-15

功率kW15

转速r/min1460

电压V380

防护等级IP54

绝缘等级F

减速机1台行星齿轮减速机

型号P2KA11-280

速比280

逆止器集成

二：GBP1000×8000地表给料机供货范围

序号设备及部件名称数量或规格

1地表给料机GBP1000×8000

1.1传动装置1套

1.1.1减速器P2KA11-280（1台）

1.1.2电动机(变频调速)YVF2-160L-4-15（1台）

1.2机架（含头部罩壳、导料板、、支腿）1套

1.3头轮装置1套

1.4尾轮装置1套

1.5链条1套

1.6槽板（含滚轮）1套

1.7安装地脚螺栓1套

2随机配件1套(槽板1块、滚轮2只)

3随机技术资料1套
