板式喂料机供货说明和安装检测记录

一：板式喂料机供货范围

序号 设备及部件名称 数量或规格

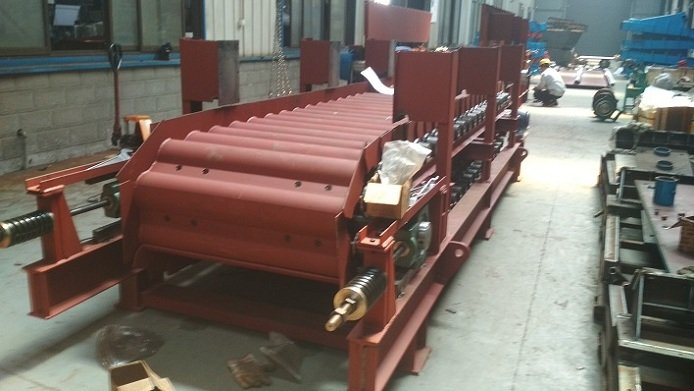

1 中型板式喂料机 WBL1200×3000

1.1 传动装置 1套

1.11 减速器（含底座） DFY280-400（1台）

1.12 电动机(变频调速) YVF2-132M-4-7.5（1台）

1.2 机架（含头部罩壳、导料板） 1套

1.3 头轮装置 1套

1.4 尾轮装置 1套

1.5 链条 60节

1.6 槽板（含滚轮） 30套

1.7 安装地脚螺栓 1套

2 随机配件 1套(槽板1块、滚轮2只)

3 随机技术资料 1套

二：板式喂料机安装检测记录表

1）设备安装允许偏差如下：

机架与上托辊安装

纵横向中心线 ±3

上托辊轴向水平度 0.15/1000

上托辊母线纵向水平度 0.15/1000

上托辊母线平面度<0.5

上托辊与纵向中心线垂直度 1/1000

上托辊对链轮轴的平行度 <托辊轴承跨距0.5/1000

2）链轮轴安装偏差如下：

链轮轴纵横中心线 ±3

中心线对托轮上母线高度差 ±1

轴水平度 0.15/1000

轴对机架中心线的垂直度 <轴承跨距1/1000

与主动轴的平行度 <轴承跨距0.3/1000

3）尾部张紧装置安装偏差如下：

滚筒轴向水平度 0.15/1000

滚筒中心线对链论轴的平行度 <轴承跨距0.5/1000

母线对托辊母线高度差 ±1

4）槽板安装偏差如下：

槽板与机架中心线的垂直度 机宽1/1000

槽板横向中心线与机架中心线的重合度<2

联轴器的安装符合通用标准规定
