一:GBL1000×6000板式给料机供货范围

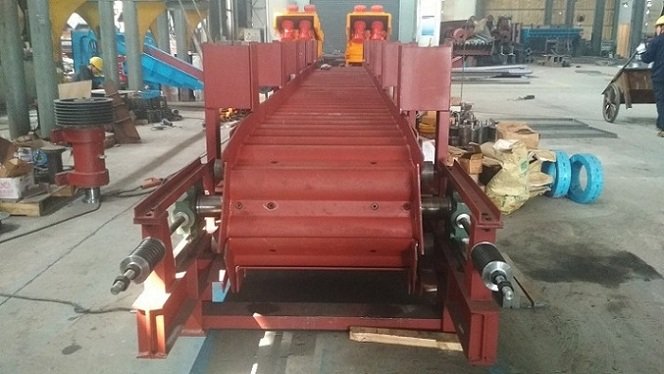

1中型板式给料机GBL1200×6000
1.1减速器(含底座、逆止器) DFY320-250(1台)
1.2电动机(变频调速) YVF2-180M-4-18.5(1台)
1.3 低速联轴器1套
1.4高速联轴器1套
1.5机架(含头部罩壳、导料板)1套
1.6主轴装置1套
1.7尾轴装置1套
1.8链条108节
1. 9 槽板54块
1.10 滚轮54只
1.11安装地脚螺栓1套
1.12 随机配件1套(槽板2块、滚轮2只)
1.13随机技术资料1套
二:板式给料机现场吊装注意事项
1、前吊装准备
(1)设备检查
对设备进行检查,设备没有损坏,所带的配件齐全。
(2)基础放样
对板式给料机基础的X、Y轴、中心、标高重新测量放样。
(3)安装尺寸核对
对板式给料机的安装尺寸进行测量,并与支座尺寸核对。
(4)工器具检查
葫芦无缺陷,并检查合格;起重机试运行正常;焊机使用正常;
2、板式给料机吊装流程
设备吊装就位-设备调整(中心、角度、标高、水平等)- 临时固定 -复测(轴线、标高、进出料槽的坡度等)-完全固定焊接、螺栓紧固- 进、出料斗的装配-单体安装验收(归档)-成品保护
3、板式给料机吊装步骤:
(1)核对基础间距、标高、中心线。
(2)检查板式给料机尺寸,检查是否有缺陷,若发现有缺陷,及时修改合格后方可吊装。
(3)绑扎钢丝绳。包括构件绑扎与缆风绳绑扎,绑扎时,在钢丝绳与板喂机接触部位加上软质垫料,如麻袋;
(4)吊机选好适当位置就位后,绑扎好钢丝绳,试吊板喂机提升至小于0.2m离地高度时,应停留片刻,观察有无异常现象发生,若无异常则继续起吊。
(6)把板喂机就位到支座上,进行轴线复测合格。
(7)对板喂机进行固定,吊装完毕。
4、板式给料机吊装注意事项
1、由于板喂机比较重、比较长,在吊装前要先找准平衡吊点, 再进行绑扎,保证设备离地后平稳吊运;
2、汽车吊的选用必须安全可靠。吊机站位要在其起重功况范围内,绑好钢丝绳后试吊,提升到小于0.2m离地高度时,静止两分钟,检查吊机、起重绳索具等有无异常现象发生,若正常则继续起吊。
3、吊装前需检查安装所需的螺栓以及机具是否齐备,以及是否携带安全可靠。
