江苏联源板式喂料机操作培训资料

一：板式喂料机技术性能及技术参数

型号：GBZ1500×9000板式喂料机

链板宽度：1500mm

主、从动轴间距：9000mm

给料能力：100-300t/h

料层平均厚度：460mm

**粒度：650mm

容重（铁矿石）：2.1t/m3

链板速度：0.0197-0.0593m/s

传动型式：左侧传动

与地面夹角：α=0°

电动机型号及名称：YP2200L2-6 变频调速三相异步电动机

电机功率：22 KW 转速：970 r/min 电压：380 V 频率：50 HZ 防护等级： IP 54

减速机型号及名称：ZJX8-540-Ⅰ直交行星减速机 总速比：i=540

链条型号：X216（轨链总成） 节距：216mm 滚子直径：φ71.2mm 节数：93节/条 2条

链板：1500单圆弧平板链 链板数量：93块 单机重量：35.84 t

二、板式喂料机岗位操作规程

1）开车前的准备与检查

1.1每班工作前，应操作手动干油泵将润滑部位注入适量润滑脂。

1.2检查个连接部位是否松动，各仪表是否正常。

2）启动

2.1破碎机启动后，方可启动给矿机

2.2按板式给矿机电机按钮使电机启动。

3）停车

3.1按板式给矿机停车按钮

4）操作及运转中的注意事项

4.1工作中应注意链板上的物料分布情况，以防止负荷 不均，降低链环的使用寿命

4.2注意检查链板的工作情况，保持松紧程度适当，必要时，可用拉紧装置进行调整。

4.3注意链板是否跑偏，如果跑偏找出原因，应调整拉紧装置及时排除。

4.4运转中发生不正常响声和故障应立即停车，认真检查排除。

4.5检查各轴承温度是否正常（一般应为60℃以下），各部位是否有漏油现象。

三、板式喂料机维护规程

1）设备结构与原理

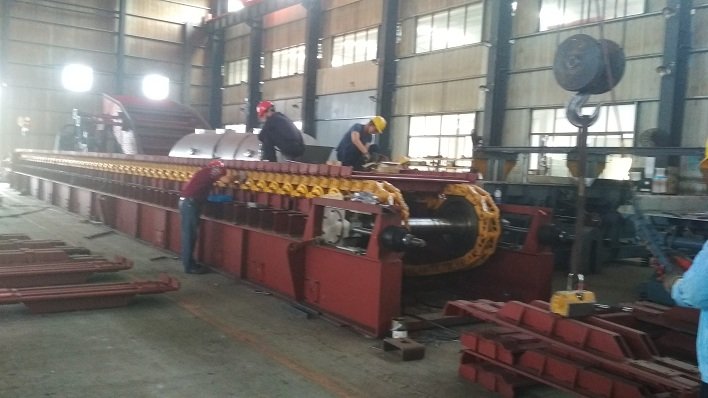

1.1板式给矿机由主传动、主动轴、机架、链板、从动 轴、支撑辊Ⅰ、支撑辊Ⅱ、拖辊、挡板及料斗等部分 组成。

1.2设备的运转是由电动机带动联轴器、ZJX-540-Ⅰ直 交行星减速机旋转，通过主动轴上的链轮与轨链总成X216啮合，1500单圆弧平板链作匀速直线运动。使链板上的物料送给下道工序。

2)操作工检查与维护

2.1使用中应在链板上始终按一定厚度的矿石（一般不 应小于460mm），不允许在卸空状态下直接往链板上 放矿，当无法避免卸空时放矿前应在链板上铺一层防 护层，以防直接冲击链板。

2.2当矿石在料仓中堵塞时（尤其在排矿口附近）应在 链板上增设防护层后，方可进行爆破，严禁在链板上 直接进行爆破。

2.3经常检查链板的紧固螺栓，严防松动时运转。检查 链板是否变形，变形严重时及时更换。

3)设备清扫的规定 每班工作完毕后，应对设备进行清扫。

4)设备的润滑规定

4.1 ZJX8-540-Ⅰ直交行星齿轮减速机为油池润滑，采用N683润滑油，减速箱内油量不得低于或超过油标线，以免缺油或流出。

4.2主动轴、从动轴、支撑辊Ⅰ、支撑辊Ⅱ、拖辊、轴 承座均为人工润滑，采用锂基润滑脂，其注入量为轴 承座容积的2/3。
