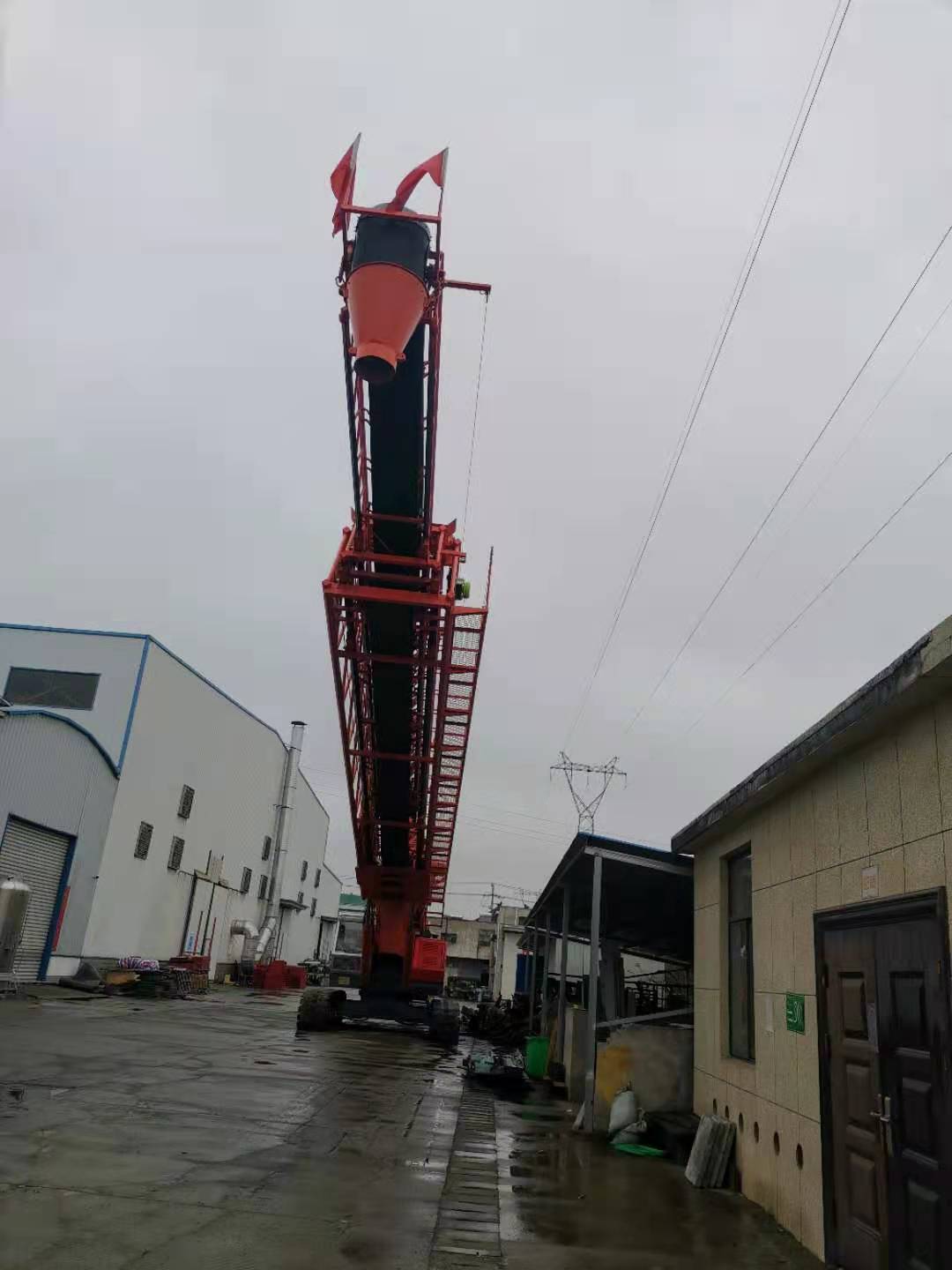

江苏联源履带式混凝土布料机安装与调试操作规程

一）履带式混凝土布料机的安装程序:

1 .将未带配重的底盘移至安装场地，使机体由正前方转90°向着履带的侧面，拉起履带伸缩转换杆，由销孔的位置拨出4根锁紧销。把左行走杆推向前方时，履带就会扩张，导销碰触着拉杆长孔的末端时，左行走杆回到中位。把4个锁紧销插入销孔的位置，加以锁定。把履带伸缩转换杆推向前方的“行走位置”，机体回转至正前方，完成履带扩张操作。

2.用吊车将布料皮带输送机吊起，如有必要再用手拉葫芦调平，用二根连接销轴与三角支架连接，将布料皮带输送机放在安全凳上(安全凳应置于布料皮带输送机前端)。

履带式布料机调试

二）混凝土布料机主体功能的调试

1、调试顺序:单项空载调试、联动空载调试、试生产调试。

      单项空载调试包括底盘行走、回转、变幅、桁架伸缩、布料胶带机、上料胶带机等运行调试。此过程主要调整皮带跑偏、皮带张紧程度、伸缩限位、回转速度、变幅速度等。

      联动空载调试:按顺序启动布料胶带机和上料胶带机，待运行稳定后，再任意操作回转、变幅、桁架伸缩等动作。检验各个动作是否能够协调运行。

       试生产调试:在联动空载调试完后，准备好试生产用的混凝土和场地，进行试生产，经验布料机的生产能力。

三）履带式混凝土布料机安全保护功能调试

1. 伸缩行程限位精度应满足0.5,的设计要求。例如:布料半径为40米的布料机，其限位精度应在200mm以内。

2.出料口荷重自动保护装置设置荷载为500kg(误差小于5,)。

四）履带式混凝土布料机拆除

 拆除方案应经项目的技术负责人批准方能实施。

 拆除原则按照安装程序逆序进行:

首先将布料桁架放下，在桁架前端用安全凳垫好;依次拆下附件(油管、电气)、上料胶带机、主机受料斗、配重、油缸、布料胶带机、三角支架等。
