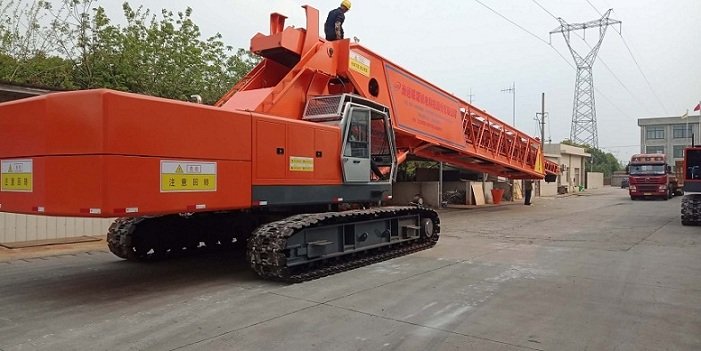

履带式混凝土布料机皮带输送系统

    履带式混凝土布料机皮带输送系统包括布料皮带、驱动装置、传动滚筒、改向滚筒、托辊、调偏装置、皮带张紧器、皮带清扫器和卸料斗等。布料皮带必须适应伸缩动作要求。

    经计算并考虑布料皮带机特点,输送带选用尼龙帆布带NN-200，层数为4层,上覆盖胶厚度为4.5mm,下覆盖胶厚度为1.5mm。输送带带宽650mm，为了减少胶带运行时的阻力，带速为3.8m/s,且输送带的速度调节范围为3.0~3.8m/s。输送带采用硫化连接,接头方式及长度可由输送带生产厂提供。

    输送带采用变频电动驱动,分为内驱动和外驱动两种方式。外驱动方式即驱动装置放在传动滚筒外面,减速器直接与传动滚筒输入轴相连;内驱动方式将驱动装置全部放在传动滚筒内,即采用电动滚筒传动。考虑到布置空间问题,本机采用外驱动方式,即电动机通过减速器减速后,再将动力传递给传动滚筒,通过传动滚筒和皮带之间的摩擦力带动皮带循环运动。

    为便于各工况调整供料皮带的速度,保证均衡供料,上料皮带和布料皮带分开由电动机驱动控制。经计算,**仰角工况下布料皮带工作阻力**(约13KN),传动滚筒功率**（约40KW）,采用Y280S-6（45kw）电机即可。该电机可根据向上运输，水平运输，向下运输3种工况的需要，进行变频调速调节皮带的运行速度,从而既节能又均衡安全地输送物料。

    传动滚筒设在基础桁架尾部内,电机布置在基础节尾部桁架底部,考虑到布置空间,减速器为外置式,采用链轮传动进行减速。

    在有载停机时,为了防止倾斜向上的输送机皮带在货重的作用下发生反向运动,引起物料倒流,应根据具体情况在驱动装置处设置制动装置,并根据制动力矩选择相应的制动器。

    具体的驱动形式取决于输送机的运输距离、输送量、线路形状、输送带强度及安全系数的选择。从减小**拉力角度看,以头部双滚筒驱动和中部单滚筒驱动方案为**,能减少拉力35%,而对于长距离则可减少拉力18%;中长带式输送机则应采用头部双滚筒尾部单滚筒驱动方式,**拉力能降低约30%，经过计算传动滚筒的驱动功率在30-40KW之间，属于小功率驱动，没有必要采用双滚筒驱动，由于该输送机为活动式，采用伸缩式臂架结构，头部可伸缩卸料，中部也可伸缩，便于电机的布置，只能采用尾部驱动，头部卸料。
