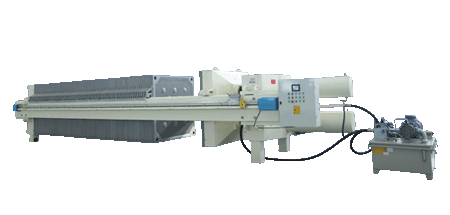

程控自动式压滤机结构简单、适用性强、间歇作业的固液分离设备、结构简单、适用性强安装方便。但因原有电气控制自身性能的缺陷造成设备频繁的高速冲击，不仅降低的设备的使用寿命同时造成设备在使用短期内即损坏，电气设备性能的缺陷成了整个设备的发展瓶颈。全自动程控压滤机使用艾默生压滤机EV1000系列专用变频器及EC10系列专用PLC控制后，从根本上解决了原电气控制部分的不足，同时提高了设备的使用寿命，大大降低了故障率，提高了整个设备的性能。

    自动压滤机工作程序可概括为机头压紧、保压、过滤、机头松开、卸料，然后再机头

    压紧周期性地操作。自动压滤机主要由以下六大部分组成：

    支撑滤板并对滤板进行压紧的机架部分，对料液进行过滤的过滤部分，自动拉板部分，液压部分及电气部分，以及清洗部分

    具体结构。

    (1) 机架部分：

    机架构成压滤机的基础，用以支撑过滤机构、连接其它部件。它主要由止推板、压紧板、油缸和主梁组成。压滤机工作时，油缸体内的活塞杆推动压紧板，将位于压紧板和止推板之间的滤板和过滤介质（滤布）压紧，以保证带有工作压力的被过滤物料（料浆）在滤室内进行加压过滤。

    (2)过滤部分：

    是由按一定次序排列在主梁上的滤板和夹在滤板之间的过滤介质（滤布）组成，形成一个个过滤单元（滤室）。过滤开始时，料浆在进料泵的推动下，经过止推板的进料口进入各滤室内，在过滤介质（滤布）的作用下，使固体留在滤室内形成滤饼，液体由水咀（明流）或出液通道（暗流）排出。

    (3) 自动拉板部分：

    由液压泵、拉板机构及链条组成。液压泵带动链条驱动拉板器运动，将滤板逐一拉开，整个过程由控制柜进行控制。

    (4) 液压部分：

    它是压滤机的动力装置，主要由液压泵。

    (5) 电气部分：

    它是整个系统的控制中心。
