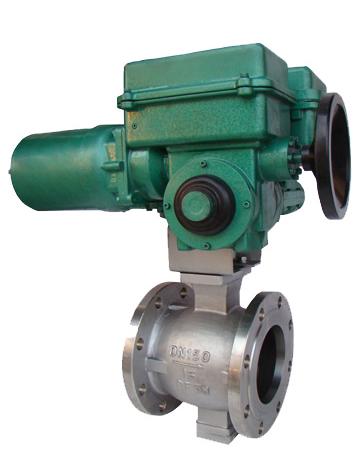

| 名称： | 电动V型球阀 | 型号： | VQ940F/H |
| 口径： | DN25～DN400 | 压力： | PN16-PN40 |
| 特点： | 电动V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，球芯的V型缺口与阀座做比例流量调节，并且密封面紧密配合，V型口具有强大切断介质、杂质的功能，避免阀门卡死现象发生，并具有自洁功能，因此适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液。 | ||
产品名称：电动V型球阀 公称压力：PN16-PN40 基本误差 回差 死区 输入信号 输出信号 全行程的 全行程的 全行程的 4～20mADC 4～20mADC 公称通径D(mm) 25 32 40 50 65 80 100 125 150 200 250 300 350 400 额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466 公称压力PN(MPa) 1.6、2.5、4.0、6.4 流量特性 近似等百分比(参见典型曲线图)、直线特性 阀板转角(度) 0°～至90°(可调) 允许泄漏量等级 软密封：零泄露 软密封：VI微气泡级，金属密封：≤额定CV×0.065% 动作时间(S/90度) 8.5～30 36～60 250:1 300:1
通径范围：DN15～DN600
连接形式：DN15～DN250对夹式、DN300～DN600法兰式
传动机构：电动
主要材质：304
阀芯材质：304 、316 、316L
密封形式：W
阀座形式：(硬密封座)304、316、(软密封座)聚四氟乙烯
适用介质：制浆、水、悬浮颗粒、粉尘
产品说明：
电动V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，球芯的V型缺口与阀座做比例流量调节，并且密封面紧密配合，V型口具有强大切断介质、杂质的功能，避免阀门卡死现象发生，并具有自洁功能，因此适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液。配合电动执行器可以实现远程阀门流量开度控制，在无电源情况下也可以手动进行操作。具有额定流量系数大，可调比大，密封效果好，调节性能灵敏，体积小，可竖卧安装等优点。适用于控制气体，蒸气和液体等介质。尤其是适用于控制纤维性和有微小固体颗粒的悬浊液介质的理想产品。技术参数
公称通径DN(mm)25～400公称压力PN(MPa)1.6～6.4公称压力Ps(MPa)强度试验2.4～9.6密封试验1.76～7.0材料\代号CPR主要
零件阀体WCBZG1Cr18Ni9TiZGOCr18Ni12Mo2Ti球杆2Cr13ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti阀杆2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti密封圈聚四氟乙烯、不锈钢、硬质合金填料聚四氟乙烯、柔性石墨适用
工况适用介质水,蒸汽,油品硝酸类醋酸类适用温度-28～400℃-28～500℃执行器型 号CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构连接形式对夹式、法兰式，法兰按JB79-59标准
性能
≤±2%
≤±2%
≤0.8%
硬密封：≤额定Cv×0.001%
可调节比
