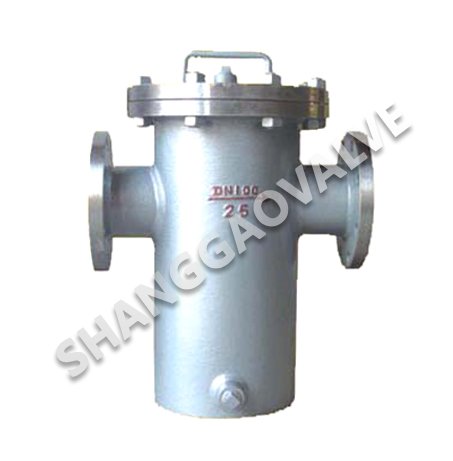

SRBA篮式过滤器
SRBA蓝式过滤器，在吸收国外样机的基础上研制而成。改过滤器是工业生产中不可缺少的管道附件，安装在管道上能滤除流体中的固体杂志，保证管线设备系统正常地进行，可使流体更加纯净，获得理想的工业产品；因此，在石油、化工、制药、食品等行业中得到了广泛的应用，深受用户青睐。
SRBA篮式过滤器主要尺寸:(mm)
公称通径DN | Φ | L | H1 | H2 | H3 | B | 有效过滤面积(m2) | 倍数 | 重量(Kg) |
25 | 89 | 220 | 160 | 260 | 360 | R1/2“ | 0.003619 | 6.0 | 15.7/13.8 |
32 | 89 | 220 | 165 | 270 | 370 | R1/2“ | 0.003619 | 4.5 | 19.2/16..5 |
40 | 114 | 280 | 180 | 300 | 400 | R1/2“ | 0.005718 | 4.5 | 23.6/19 |
50 | 114 | 280 | 180 | 300 | 400 | R1/2“ | 0.005718 | 3.0 | 28.9/23 |
65 | 140 | 330 | 220 | 350 | 460 | R1/2“ | 0.009613 | 3.0 | 48.4/39 |
80 | 168 | 340 | 260 | 400 | 510 | R1/2“ | 0.01539 | 3.0 | 65.3/53 |
100 | 219 | 420 | 310 | 470 | 580 | R3/4“ | 0.02464 | 3.0 | 89.3/76 |
150 | 273 | 500 | 430 | 620 | 730 | R3/4“ | 0.04866 | 3.0 | 148.0/126 |
200 | 325 | 560 | 530 | 780 | 900 | R3/4“ | 0.07858 | 2.5 | 185/158 |
250 | 426 | 660 | 640 | 930 | 1050 | R3/4“ | 0.12005 | 2.5 | 230/195 |
300 | 478 | 750 | 840 | 1200 | 1350 | R3/4“ | 0.16537 | 2.3 | 307/260 |
SRBA篮式过滤器主要尺寸:(mm)
公称通径DN | Do | n-y | Φ | L | H1 | H2 | H3 | B | 有效过滤面积(m2) | 倍数 | 重量(Kg) |
200 | 290 | 4-16 | 325 | 560 | 640 | 230 | 1470 | R3/4" | 0.07858 | 2.5 | 328.6/301 |
250 | 375 | 4-16 | 426 | 660 | 650 | 270 | 1650 | R3/4" | 0.12065 | 2.5 | 473.8/439 |
300 | 420 | 4-16 | 480 | 750 | 860 | 320 | 1830 | R3/4" | 0.16537 | 2.3 | 626.4/576 |
350 | 460 | 4-16 | 500 | 800 | 1010 | 370 | 2100 | R1" | 0.2225 | 2.3 | 898.5/830 |
400 | 500 | 4-16 | 550 | 840 | 1150 | 400 | 2300 | R1" | 0.2916 | 2.3 | 926.1/870 |
450 | 550 | 4-16 | 600 | 960 | 1310 | 440 | 2510 | R1" | 0.3642 | 2.3 | 1086.0/978 |
500 | 640 | 4-16 | 700 | 1080 | 1440 | 470 | 2660 | R1" | 0.4587 | 2.3 | 1589.1/1445 |
