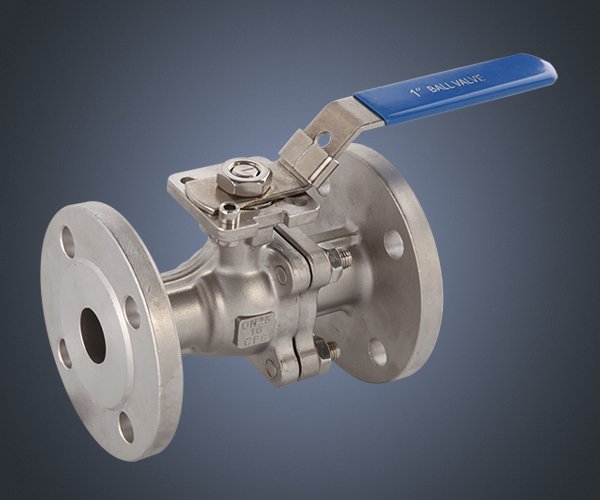

名称：二片式国标高平台法兰球阀
二片式国标高平台法兰球阀T-016-03 150LB(ANSI) 技术参数：
1：设计&制造：ASTM B16.34
2：测试&检测：API598
3：结构长度：ASTM B16.10
4：法兰：ASTM B16.5
5：测试完清空介质，干燥阀体，盖上阀门两端封盖
二片式国标高平台法兰球阀配件材质单：
|
序号 |
名称 |
材质 |
|
1 |
阀体 |
A193-B8 |
|
2 |
六角螺母 |
A194-2H |
|
3 |
密封 |
PTFE |
|
4 |
阀体 |
CF8/CF8M/WC8 |
|
5 |
阀盖 |
CF8/CF8M/WC8 |
|
6 |
球 |
304/316 |
|
7 |
阀座 |
PTFE/RPTFE/PPL |
|
8 |
弹簧 |
SS |
|
9 |
止推垫 |
PTFE |
|
10 |
O型圈 |
NBR/VITON |
|
11 |
阀杆 |
304-316 |
|
12 |
填料 |
PTFE |
|
13 |
填料压盖 |
201/304 |
|
14 |
碟簧 |
SS |
|
15 |
填料 |
CF8/CF8M/WC8 |
|
16 |
六角螺栓 |
A193-B8 |
|
17 |
六角螺母 |
A194-2H |
DT-016-03-150LB(ANSI)
|
NPS |
DN |
D |
L |
S |
h |
A |
E |
D1 |
D2 |
D3 |
d1 |
d2 |
t |
n-Φd |
|
1/2" |
15 |
15 |
108 |
48 |
9 |
43 |
125 |
34.9 |
60.3 |
90 |
36 |
42 |
9.6 |
4-15.9 |
|
3/4" |
20 |
20 |
117 |
53 |
9 |
43 |
125 |
42.9 |
69.9 |
100 |
36 |
42 |
11.2 |
4-15.9 |
|
1" |
25 |
25 |
127 |
58 |
11 |
50 |
155 |
50.8 |
79.4 |
110 |
42 |
50 |
12.7 |
4-15.9 |
|
1-1/4" |
32 |
32 |
140 |
62 |
11 |
50 |
155 |
63.5 |
88.9 |
115 |
42 |
50 |
14.3 |
4-15.9 |
|
1-1/2" |
40 |
38 |
165 |
75 |
14 |
68 |
195 |
73 |
98.4 |
125 |
50 |
70 |
15.9 |
4-15.9 |
|
2" |
50 |
50 |
178 |
85 |
14 |
68 |
195 |
92.1 |
120.7 |
150 |
50 |
70 |
17.5 |
4-19.1 |
|
2-1/2" |
65 |
65 |
190 |
104 |
17 |
96 |
260 |
104.8 |
139.7 |
180 |
70 |
102 |
20.7 |
4-19.1 |
|
3" |
80 |
78 |
203 |
114 |
17 |
96 |
260 |
127 |
152.4 |
190 |
70 |
102 |
22.3 |
4-19.1 |
|
4" |
100 |
98 |
229 |
135 |
19 |
96 |
300 |
157.2 |
190.5 |
230 |
70 |
102 |
22.3 |
8-19.1 |
