【产品用途】

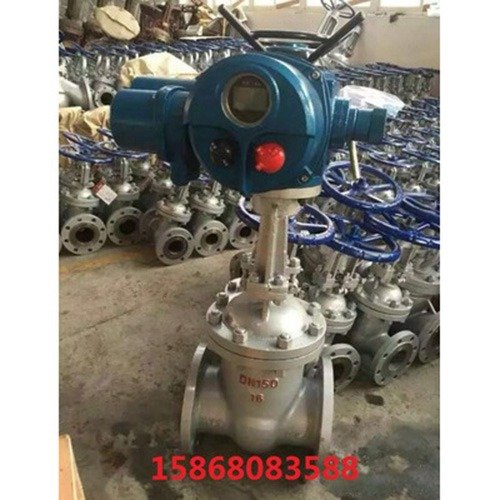

Z(9)41H, Z(9)41W型PN16~PN200 手动,电动楔式闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置．
【产品特点】
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
【性能规范】
公称压力PN（MPa） | 壳体 | 试验压力（MPa） | 上密封 | |
密封（液） | 密封（气） | |||
1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
【适用介质和适用温度】
壳体材料 | 适用介质 | 适用温度（℃） |
碳素钢（C型） | 水、蒸汽、油品 | ≤425 |
铬镍钛钢（P型） | 硝酸类 | ≤200 |
铬镍钼钛钢（R型） | 醋酸类 | ≤200 |
铬钼钢（I型） | 水、蒸汽、油品 | ≤550 |
【主要零件材料】
阀体、阀盖 | 阀板、阀座 | 阀杆 | 阀杆螺母 | 填料 | 手轮 |
碳素钢 | 优质碳钢＋硬质合金或不锈钢 | 铬不锈钢 | 铝青铜 | 石墨石棉盘根 | 可锻铸铁 |
铬镍钛钢 | 不锈钢、不锈钢＋硬质合金 | 铬镍钛不锈钢 | 铝青铜 | 浸聚四氟乙烯 | 可锻铸铁 |
铬镍钼钛钢 | 不锈钢、不锈钢＋硬质合金 | 铬镍钼钛不锈钢 | 铝青铜 | 浸聚四氟乙烯 | 可锻铸铁 |
铬钼钢 | 合金钢＋硬质合金 | 铬钼铝钢 | 铝青铜 | 柔性石棉＋33.4 | 可锻铸铁 |
【闸阀主要连接外型尺寸】
公称通径DN(mm) | 主要外形尺寸及连接尺寸(mm) | |||||||||
L | D | D1 | D2 | b | f | z-Φd | H | H1 | D0 | |
Z40、Z41、Z42 | ||||||||||
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 | 220 | 240 | 120 |
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | 255 | 284 | 140 |
25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | 275 | 303 | 160 |
32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | 280 | 321 | 180 |
40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 300 | 352 | 200 |
50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | 358 | 438 | 240 |
65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 375 | 450 | 240 |
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | 433 | 528 | 280 |
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 | 502 | 620 | 320 |
125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 | 612 | 753 | 360 |
150 | 350 | 280 | 240 | 210 | 24 | 3 | 12-Φ23 | 676 | 847 | 360 |
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-Φ25 | 820 | 1039 | 400 |
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-Φ25 | 969 | 1245 | 450 |
300 | 500 | 460 | 410 | 375 | 30 | 3 | 12-Φ25 | 1142 | 1472 | 560 |
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-Φ25 | 1280 | 1450 | 640 |
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-Φ30 | 1452 | 1887 | 640 |
450 | 650 | 640 | 585 | 545 | 38 | 4 | 20-Φ30 | 1541 | 2011 | 720 |
500 | 700 | 705 | 650 | 608 | 42 | 4 | 20-Φ34 | 1676 | 2181 | 720 |
600 | 800 | 840 | 770 | 718 | 46 | 5 | 20-Φ41 | 1874 | 2346 | 800 |
700 | 900 | 910 | 840 | 788 | 48 | 5 | 24-Φ41 | 2139 | 2819 | 880 |
800 | 1000 | 1020 | 950 | 898 | 50 | 5 | 24-Φ41 | 2293 | 3034 | 980 |
900 | 1100 | 1120 | 1050 | 998 | 52 | 5 | 28-Φ41 | 2595 | 3445 | 1080 |
1000 | 1200 | 1255 | 1170 | 1110 | 54 | 5 | 28-Φ42 | 2733 | 3683 | 1180 |
1200 | 1350 | 1485 | 1390 | 1325 | 56 | 5 | 32-Φ48 | 3032 | 3032 | 1300 |
