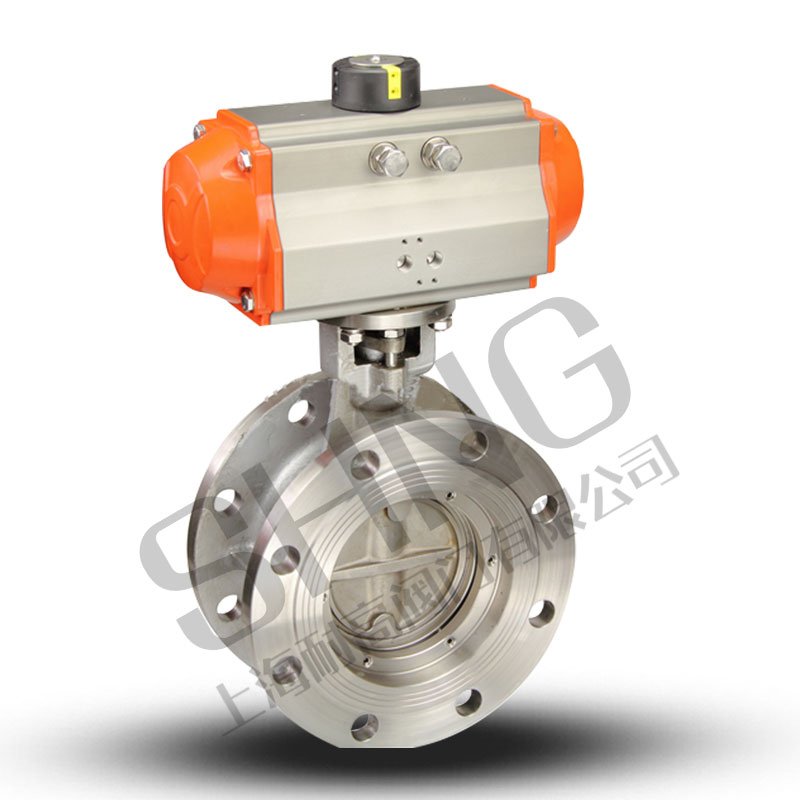

气动硬密封法兰蝶阀

产品型号：D643H
公称通径：DN50~800mm
公称压力：16、25、40bar（如需更高压力订货时请注明）
介质温度：W1:-40~180℃、W3：-30~425℃、W4：-40~425℃
阀体材质：碳钢（C）、不锈钢（P4、P6）
连接方式：法兰式
环境温度：标准型:-20~80℃
设计标准：GB/12238、API609
结构长度：GB12221、ANSI B16.10
连接法兰尺寸：GB/9113、JB/T79、ANSI B16.47(26-32") NSI B16.47(26~32")
实验和检验：JB/T9092 API598

主要外形尺寸-PN25(25bar)
公称通径 [DN]	外形尺寸				连接尺寸					执行器型号
公称通径 [DN]	L	L1	L2	H	D	D1	D2	f	N-D	执行器型号
50	108	159/211	83/95	277/205	165	125	99	3	4-18	ATD63/ATE75
65	112	211/248	95/107	287/325	185	145	118	3	8-18	ATD75/ATE88
80	114	248/269	107/123	365/391	200	160	132	3	8-18	ATD88/ATE100
100	127	269/315	123/141	420/457	235	190	156	3	8-22	ATD100/ATE115
125	140	315/345	141/152	436/462	270	220	184	3	8-26	ATD115/ATE125
150	140	345/409	172/187	466/543	300	250	211	3	8-26	ATD125/ATE145
200	152	409/438	187/215	593/665	360	310	274	3	12-26	ATD145/ATE160
250	165	438/550	215/240	682/752	425	370	330	3	12-30	ATD160/ATE190
300	178	550/600	240/262	702/820	485	430	389	4	16-30	ATD190/ATE210
350	190	600/633	262/330	832/938	555	490	448	4	16-33	ATD210/ATE240
400	216	633/730	262/440	910/968	620	550	503	4	16-36	ATD240/ATE270
450	222	633/1700	330/440	1005/1010	670	600	548	4	20-36	ATD240/ATE25
500	229	730/1700	330/440	1058/1065	730	660	609	4	20-36	ATD270/ATE25
600	267	1180/1700	440/480	1110/1195	845	770	720	4	20-39	AWD25/AWE28
700	292	1320/1970	480/560	1255/1295	960	875	820	5	24-42	AWD28/AWE35
800	318	1430/2700	260/580	1325/1365	1085	990	928	5	24-48	ATD35/ATE40

主要外形尺寸-PN40(40bar)
公称通径 [DN]	外形尺寸				连接尺寸						执行器型号
公称通径 [DN]	L	L1	L2	H	D	D1	D2	f	D3xX	N-D	执行器型号
50	108	211/248	95/107	277/305	165	125	99	3	88x4	4-18	ATD75/ATE88
65	112	248/269	107/123	310/341	185	145	118	3	110x4	8-18	ATD88/ATE100
80	114	269/315	123/141	375/412	200	160	132	3	121x4	8-18	ATD100/ATE115
100	127	315/345	141/152	436/462	235	190	156	3	150x4.5	8-22	ATD115/ATE125
125	140	345/438	152/187	462/513	270	220	184	3	176x4.5	8-26	ATD125/ATE160
150	140	438/550	187/240	543/615	300	250	211	3	204x4.5	8-26	ATD160/ATE210
200	152	550/600	215/262	665/760	375	320	284	3	260x4.5	12-30	ATD190/ATE240
250	165	600/633	240/262	752/858	450	385	315	3	313x4.5	12-33	ATD210/ATE240
300	178	633/730	262/330	820/880	515	450	409	4	364x4.5	16-33	ATD240/ATE270
350	190	730/1700	330/440	938/940	580	510	465	4	422x5	16-36	ATD270/AWE25
400	216	1180/1700	365/440	970/1055	660	585	535	4	474x5	16-39	AWD20/AWE25
450	222	1180/1970	440/480	1005/1090	685	610	560	4	524x5	20-39	AWD20/AWE28
500	229	1320/1970	440/480	1145/1185	755	670	615	4	576x5	20-42	AWD25/AWE28
600	267	1970/2700	480/560	1195/1235	890	795	735	5	676x5	20-48	AWD28/AWE35

主要外形尺寸-Class150
公称通径 [DN]	外形尺寸				连接尺寸					执行器型号
公称通径 [DN]	L	L1	L2	H	D	D1	D2	f	N-D	执行器型号
50	108	159/211	83/95	277/205	152	120.5	92	2	4-19	ATD63/ATE75
65	112	211/248	95/107	287/325	178	139.5	105	2	4-19	ATD75/ATE88
80	114	248/269	107/123	365/391	190	152.5	127	2	4-19	ATD88/ATE100
100	127	269/315	123/141	420/457	229	190.5	157	2	8-19	ATD100/ATE115
125	140	315/345	141/152	436/462	254	216	186	2	8-22	ATD115/ATE125
150	140	345/409	152/172	466/543	279	241.5	216	2	8-22	ATD125/ATE145
200	152	409/438	172/215	593/665	343	298.5	270	2	8-22	ATD145/ATE190
250	165	438/550	187/240	682/752	406	362	324	2	12-25	ATD160/ATE210
300	178	550/600	240/262	702/820	483	432	381	2	12-25	ATD190/ATE240
350	190	600/633	240/262	832/938	533	476	413	2	12-29	ATD210/ATE240
400	216	633/730	262/330	910/968	597	540	470	2	16-29	ATD240/ATE270
450	222	633/1700	262/330	1005/1010	635	578	533	2	16-32	ATD240/ATE270
500	229	730/1700	330/440	1058/1065	699	635	584	2	20-32	ATD270/ATE25
600	267	1180/1700	365/440	1110/1195	813	749.5	682	2	20-35	AWD20/AWE25
700	292	1320/1970	440/480	1255/1295	947	863.6	800	2	28-35	AWD25/AWE28
800	318	1430/2700	480/560	1325/1365	1060	978	914	2	28-41	AWD28/AWE35

主要外形尺寸-Class300
公称通径 [DN]	外形尺寸				连接尺寸					执行器型号
公称通径 [DN]	L	L1	L2	H	D	D1	D2	f	N-D	执行器型号
50	108	211/248	95/107	277/305	165	127	92	2	8-19	ATD75/ATE88
65	112	248/269	107/123	310/341	190	149	105	2	8-22	ATD88/ATE100
80	114	269/315	123/141	375/412	210	168.5	127	2	8-22	ATD100/ATE115
100	127	315/345	141/152	436/462	254	200	157	2	8-22	ATD115/ATE125
125	140	345/438	152/187	462/513	279	235	186	2	8-22	ATD125/ATE160
150	140	438/600	187/240	543/615	318	270	216	2	12-22	ATD145/ATE160
200	152	550/600	215/262	665/760	381	330	270	2	12-25	ATD160/ATE210
250	165	600/633	240/262	752/858	445	387.5	324	2	16-29	ATD190/ATE240
300	178	633/730	240/262	820/880	521	451	381	2	16-32	ATD210/ATE270
350	190	633/1700	262/440	938/940	584	514.5	索取资料咨询价格推荐产品供应产品产品分类铸钢固定球阀高压锻钢球阀气动三通球阀电动直通单座调节阀气动高平台球阀泄压-持压阀液控止回蝶阀多功能水泵控制阀 BJ45W直流式保温截止阀气动锻钢固定球阀蜗轮式全焊接球阀气动硬密封对夹蝶阀 Z41W不锈钢法兰闸阀快速关闭阀对夹连接双瓣旋启式止回阀 Z943F电动平板闸阀带手轮气动薄膜直通单座调节阀 ZMAQ、ZMAX型气动三通调节阀升降式止回阀减压阀 HS11X-16T丝口倒流防止器波纹管截止阀气动法兰中线蝶阀电动刀型闸阀国标升降式止回阀气动O型切断球阀气动薄膜笼式调节阀氧气专用截止阀紧急关闭阀气动硬密封法兰蝶阀旋启式止回阀自密封截止阀调节阀闸阀气动球阀气动蝶阀截止阀止回阀流量控制阀上海耐高阀门有限公司官方展台由中国粉体网设计制作，工商信息已核实。公司地址：上海市青浦区金泽镇莲湖路53号 https://naigao-valve.cnpowder.com.cn/ 我要咨询我已留言！我要咨询关闭类型：* 采购咨询售后咨询姓名：* 电话：* 单位：* Email：留言内容：* 我对您的气动硬密封法兰蝶阀产品感兴趣，请发具体的信息及报价，谢谢！让更多商家关注发送留言
