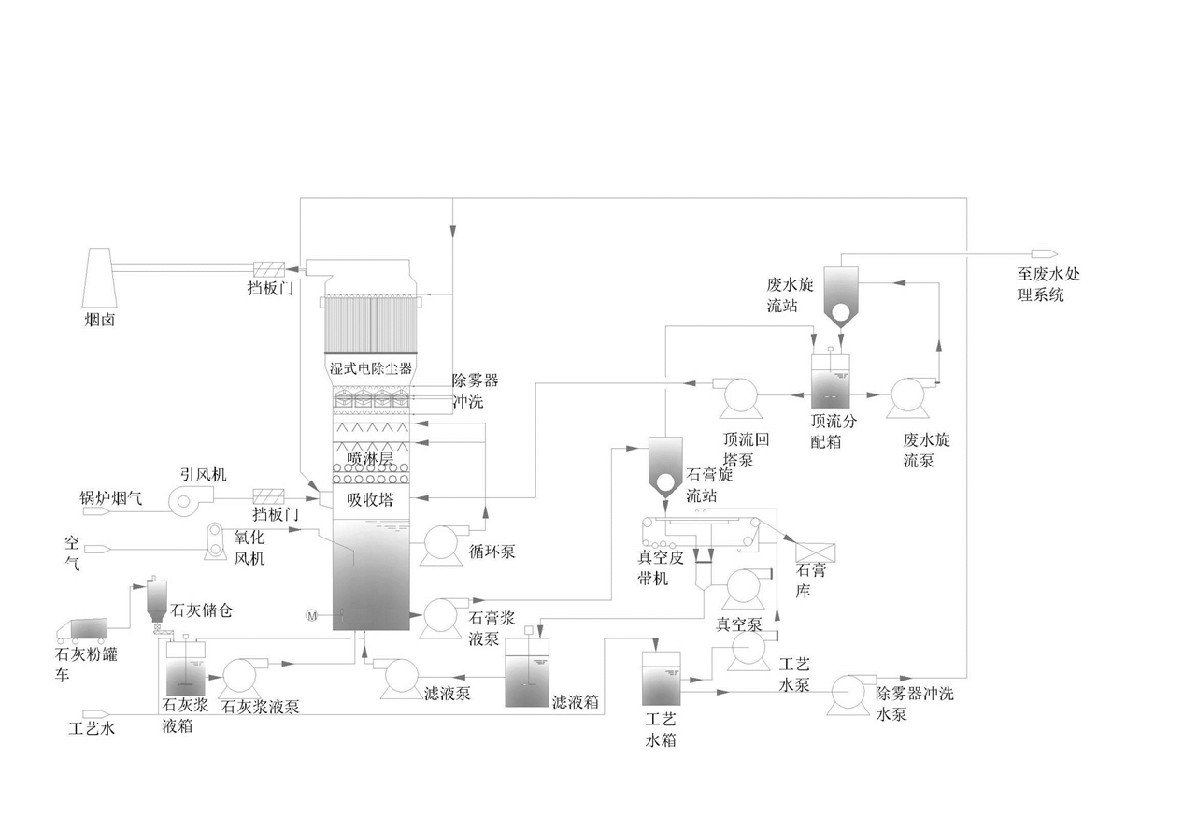

一体化工艺流程图

含有SO₂、HCI、HF与粉尘的高温烟气从应急喷淋烟道进入吸收塔，与喷淋下来的消石灰（Ca（OH）₂）浆液逆向接触，发生传质与吸收反应。烟气中主要污染性气体SO₂与（Ca（OH）₂）反应生成CaSO₃进入循环池，在循环池中进行强制氧化形成CaSO₄.

九大技术特点：

**．喷淋吸收塔构造科学：

第二．塔体内部增设效率优化装置。

第三．喷嘴采用空心锥形浆液雾化喷嘴，气液接触充分，脱硫率高，不易堵塞。

第四．低流速增加吸收时间，并减少气液夹带。

第五．除雾器有效除去烟气中夹带的雾滴、颗粒物等。

第六．采用数字信息化控制，自动化程度高，控制精准。

第七．采用石灰做脱硫剂，运行成本低，效果好。

第八．维护简单方便，费用低，

第九．模块化集成设计理念，方便升级改造。

五大创新优势：

先进性—全面借鉴了国内外**环保技术成果，通过引进、吸收及创新，实现了装备及解决方案的技术**；

针对性—解决方案及其配套设备全面考虑了建陶行业的生产特点及排放现状，是建陶行业脱硫、脱硝（氮氧化物）、颗粒物（粉尘）和重金属控制的**选择；

经济性—工艺选择合理，保障了长期低成本的运行；

高效性—对排放物的治理完全达标，真正实现了建陶的清洁生产；

安全性—设备制造及控制技术先进，保障了整个系统能稳定、高效的安全运转。
