【大塚新品】高速测量极薄膜——显微分光膜厚仪“OPTM”

大塚电子(苏州)有限公司  2023-09-05  点击819次

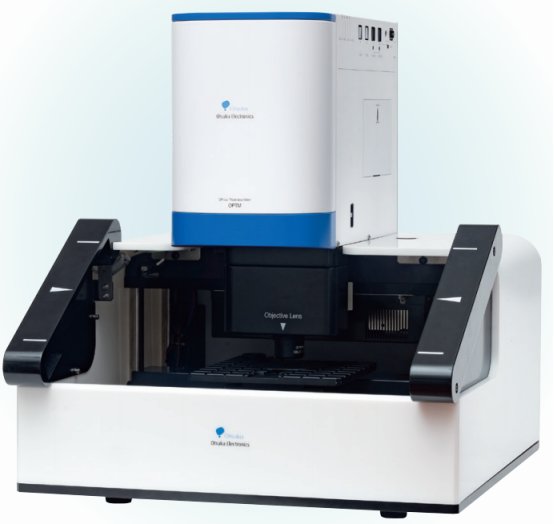

显微分光膜厚仪“OPTM”

OPTM系列显微分光膜厚仪是一款可替代椭偏仪,测试膜厚、折射率n、消光系数k、绝对反射率的新型高精度、高性价比的分光膜厚仪。适用于各种可透光膜层的测试,并有独家专利可针对透明基板去除背面反射,从而达到“真实反射率、膜厚”测试的目的。此外,软件操作简单、使用方便且简化了复杂的建模流程。




OPTM光学膜厚仪可高速测量极薄膜(1nm~92um),对样品非接触、非破坏测量,1秒即可获取结果。搭载自动平台Mapping测量膜厚分布。应用于半导体材料(硅晶圆、氧化膜、氮化膜、第3代半导体、光刻胶)、功能膜(AR、硬涂层、PET)、显示材料(液晶、OLED、LCOS)、医疗材料等领域,极大提升生产效率。该设备2016年开始在中国市场销售,得到了半导体企业、大学、研究所等众多客户的青睐。

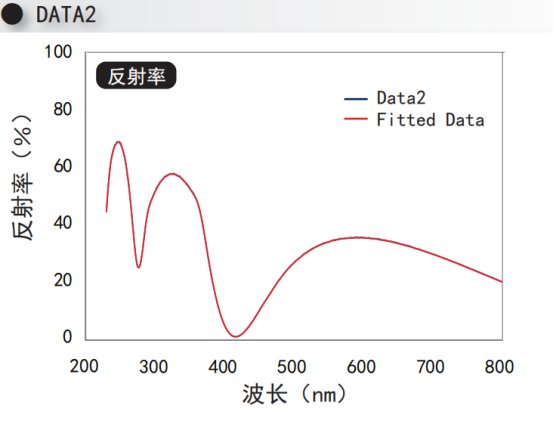

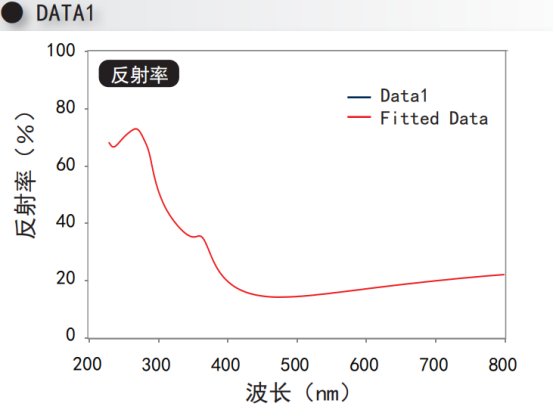

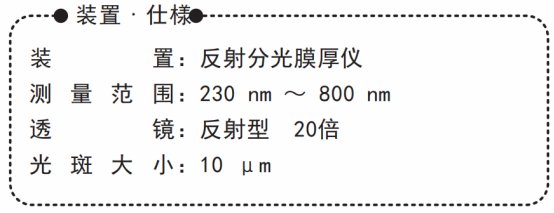

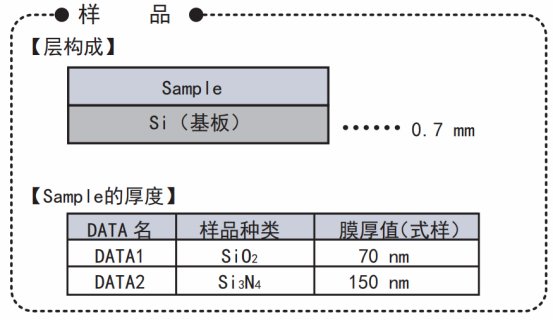

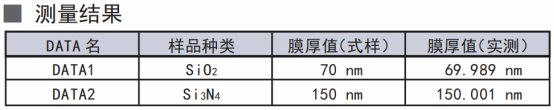

应用例SiO2SiN膜的膜厚测量

半导体晶体管通过控制电流的状态来传输信号,为了防止电流泄露或者另一个晶体管的电流擅自进入电路中,需要在晶体管之间嵌入一层绝缘膜,使其相互隔离。绝缘膜会使用SiO2(二氧化硅)和SiN(氮化硅)。SiO2作为绝缘膜,SiN是比SiO2拥有更高介电常数的绝缘膜,并且在用CMP去除不需要的SiO2时可以作为挡板。之后SiN也可以被去除。因为,需要测量它们的厚度,以了解它们作为电介质薄膜的性能和准确的工艺控制。
