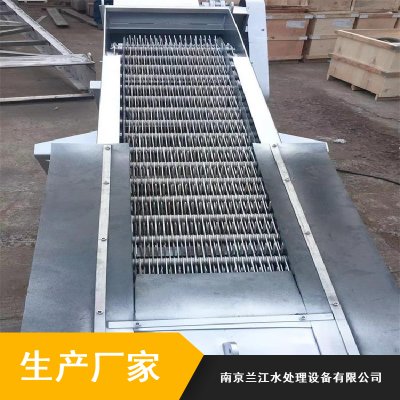

XQ型旋转式格栅清污机特点

　　1、无栅条，诸多小齿耙相互连接组成一个硕大的旋转面，捞渣干净。

　　2、有过载保护装置，运行可靠。

　　3、通过运行轨迹变化完成卸渣，效果好。

　　4、间隙小的有1mm，是典型的细格栅。

　　5、齿耙强度高，有尼龙与不锈钢两种材质供选择。

　　6、整机供货。

　　注：1、表中过水流量均在：栅前水位h=1m/s的前提下。

　　2、上表功率均在耙齿移动速度V=2m/min情况下。

GSHP型回转耙式格栅除污机
用途：
          GSHP型回转耙式格栅除污机用于城市污水处理厂、自来水厂、雨水泵站等进水渠（井）

主要特点：
    1、由于回转耙式格栅除污机的栅条置于齿耙牵引链的中间位置（其它机械格栅置于牵引链之下），改变了齿耙在清捞过程中的运动方向（与其它格栅相反），避免把硬物带入底部将齿耙及牵引链卡死；
    2、在减速机输出轴端的链轮盘上安装了过载保护装置，以避免因意外原因过载面损坏设备；
    3、由于格栅机回转链配带多个除污齿耙，使得除污效率高；
    4、结构紧凑、电气控制简单，便于实现自动化。
XQ循环式齿耙格栅除污机

构造及工作原理：
        GSHP型回转耙式格栅除污机主要由驱动装置、机架、主轴、栅条、托渣板、齿耙及牵引链组成。

      在电机驱动下，通过减速机减速后，带动链轮与链条运动，固定在回转链条上除污齿耙链条在栅后运动到底部，经过导轮后翻转到栅前迎水面的位置，继续运动插入固定栅条的间隙中上行，把栅前拦截的污物提升带出水面，并随着链条的运动到出渣口处自动翻转，污物自卸到格栅后的输送机或渣桶中，完成除污过程，液体则通过栅条的栅隙流过，整个工作状态连续循环进行。

XQ循环式齿耙格栅除污机订货说明

　　1、注明井深H及齿隙b。

　　2、安装角度60°—80°，推荐75°，如需其它安装角应订货。

　　3、存放、输送或压榨垃圾的配套设备可另订。

　　4、介质温度≤ 60℃ ，特殊水质应注明。

　　5、当B>1500时，应考虑两组链条由一个传动装置拖动。
