产品简介
产品概述

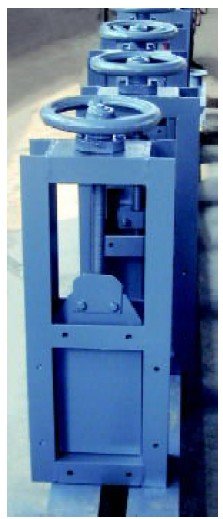

该闸门结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于φ 10mm的颗 粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。主要由框架、闸板、丝杆、螺母等零
件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。
使 用 工 况 :
手动螺旋闸门用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业
的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。
技 术 规 范：
公称通径 DN(mm)： 100 × 100～1000 × 1000
公称压力:0.1Mpa 通用介质:颗粒 使用温度:-10～+200
外形连接尺寸:
| A × A1 | B × B1 | C × C1 | L1 | L2 | H1 | H2 | n-d |
| 200 × 200 | 256 × 256 | 296 × 296 | 820 | 100 | 8- φ 10 | ||
| 250 × 250 | 306 × 306 | 346 × 346 | 930 | 100 | 8- φ 10 | ||
| 300 × 300 | 356 × 356 | 396 × 396 | 1050 | 100 | 8- φ 12 | ||
| 400 × 400 | 456 × 456 | 496 × 496 | 1250 | 100 | 12- φ 12 | ||
| 450 × 450 | 510 × 510 | 556 × 556 | 1350 | 120 | 12- φ 14 | ||
| 490 × 490 | 550 × 550 | 596 × 596 | 1440 | 120 | 16- φ 14 | ||
| 500 × 500 | 560 × 560 | 606 × 606 | 1500 | 120 | 16- φ 16 | ||
| 600 × 600 | 660 × 660 | 706 × 706 | 1710 | 2010 | 120 | 120 | 16- φ 16 |
| 700 × 700 | 770 × 770 | 820 × 820 | 1940 | 2130 | 140 | 140 | 20- φ 18 |
| 800 × 800 | 870 × 870 | 920 × 920 | 2140 | 2240 | 140 | 140 | 20- φ 18 |
| 900 × 900 | 974 × 974 | 1030× 1030 | 2410 | 2660 | 160 | 160 | 24- φ 18 |
| 1000× 1000 | 1074× 1074 | 1130× 1130 | 2610 | 2870 | 160 | 160 | 24- φ 18 |
| 1100× 1100 | 1180× 1180 | 1240× 1240 | 2810 | 3120 | 160 | 180 | 28- φ 18 |
| 1200× 1200 | 1280× 1280 | 1340× 1340 | 3010 | 3310 | 160 | 180 | 32- φ 18 |
