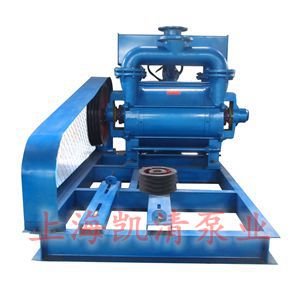

一、2BE型水环式真空泵概述及用途：

　　2BE水环式真空泵是我厂在多年科研成果和生产经验的基础上，结合进口产品先进技术，研制开发的高效节能产品。通常用于抽吸不含固体颗粒，不溶于水，无腐蚀性的气体，以便在密闭容器中形成真空和压力。通过改变结构材料，亦可用于抽吸腐蚀气体或以腐蚀性液体做工作液。广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、石器、洗煤、选矿、化肥等行业。

　　 由于在工作过程中，该泵对气体的压缩是等温状态下进行，因此可抽吸易燃.易爆气体，通过改变结构材料，亦可抽吸腐蚀性气体货以腐蚀性液体作工作液。

　　2BE水环式真空泵采用单级单作用的结构形式，具有结构简单，维修方便，运行可靠，高效节能的优点。相对于目前国内广泛使用的SK、2SK、SZ系列水环式真空泵具有真空度高、功耗低等显著优点，是SK型水环式真空泵、2SK型水环式真空泵、SZ型水环式真空泵理想替代产品。更可作为前级泵与罗茨真空泵组成罗茨水环真空机组，并可两台2BE水环泵加上汽水分离器，真空罐，换热器等组成真空负压站。

我公司生产的2BE型水环式真空泵及压缩机结构主要特点如下：

2BE型水环式真空泵的轴承全部采用NSK或NTN原装进口轴承，保证了2BE1真空泵的叶轮精确定位及运转过程中的高稳定性。
2BE型水环式真空泵的叶轮材质全部采用球墨铸铁铸造或钢板、不锈钢板焊接，充分保证了2BE1真空泵叶轮在各种恶劣工况下的稳定性，且大大
提高了2BE1真空泵的使用寿命。
泵体全部采用钢板或不锈钢板制作，提高了2BE1真空泵的使用寿命。
2BE1真空泵的轴套作为*易损坏的零件，本公司全部采用不锈钢制作，比普通材质寿命提高了5倍。
皮带轮（皮带传动）采用标准高精度锥套皮带轮，运行可靠，皮带寿命长，拆卸方便。
联轴器（直联传动）采用标准高强度弹性联轴器，弹性元件采用聚氨酯材质，运行稳定可靠，使用寿命长。
独特的上置式气水分离器节约空间，并有效降低了噪声。
铸件全部采用树脂砂铸造，表面质量好。铸件表面无需打腻，使2BE1真空泵散热效果**。
机械密封（选配件）全部采用进口件，充分保证2BE1系列真空泵在长时间运行过程中无泄漏。

二.2BE水环式真空泵主要特点:

1.高可靠性
由于该系列真空泵采用叶轮与轴热装过盈配合，轴与轴承安全系数大，因而具有相当搞的可靠性 ，叶轮采用焊接，轮及叶片全部加工，从根本解决了动平衡问题，运转平稳底噪音。

2.维护方便
由于在泵的端盖上没有设置检查孔，因而可以方便地查看内部结构，并无需拆泵便可更换排气阀板，此外填料的更换也可在不拆泵的情况下进行，释放方便。

3.高效节能
该系列真空泵采用系统优化设计，采用了柔性排气阀设计，避免了气体压缩中的过压缩，通过调节排气面积降低能量消耗，*终达到**运行效率。

4.适应冲击载荷
叶片采用钢板一次山冲压成型，型线得以保证，焊接叶轮整体进行热处理，叶片具有良好韧性，其抗冲击.抗折弯能力得以根本保证，适应冲击载荷。

三.2BE水环式真空泵工作原理:

　　水环真空泵属容积式泵，是利用容积大小的改变达到吸排气目的。
如图一所示，叶轮偏心地安装在泵体内，当叶轮旋转时。水受离心力是作用而在泵体内壁上形成一旋转水环，水环上不与轮相切，沿箭头方向旋转，在前半转的过程中，水环内表面逐渐与轮脱离，因此叶轮片间形成的空间逐渐扩大，空间气体压力降低，气体被吸入空间；在后半转的过程中，水环内表面逐渐与轮靠近，叶片间的空间逐渐缩小，空气气压力升高，高于排气口压力时，气体被排出，至此叶轮每旋转一周，叶片间改变一次，许多空间不停的工作，泵就连续不断的抽吸气体。
　　 由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体被排出，因此在过程中必须不断的给真空泵供水，以冷却和补充泵内消耗的水，满足工作要求。

四.2BE水环式真空泵结构说明

　　 泵的结构如图二（2BEA-25）,图三(2BEA30-35)
2BEA系列泵为单级单作用结构，泵有泵盖.叶轮.圆盘泵体.轴等组成。叶轮与轴热装过盈配合，叶轮与端面的间隙由定位轴承来调节，此间隙决定气体在泵腔内由进气口到排气口流动中损失的大小和极限压力。
　　 填料安装在两泵盖内，密封水由泵盖上的孔进入填料室，以冷却填料及加强密封效果。
当泵为机械密封时，将填料压盖换成机械密封压盖。
在前后分配板上装有阀板，阀板的作用是当叶轮叶片间的压力达到排气压力时，在排气口前将气体排出，减少了因气体压力过大面加大功率消耗。
