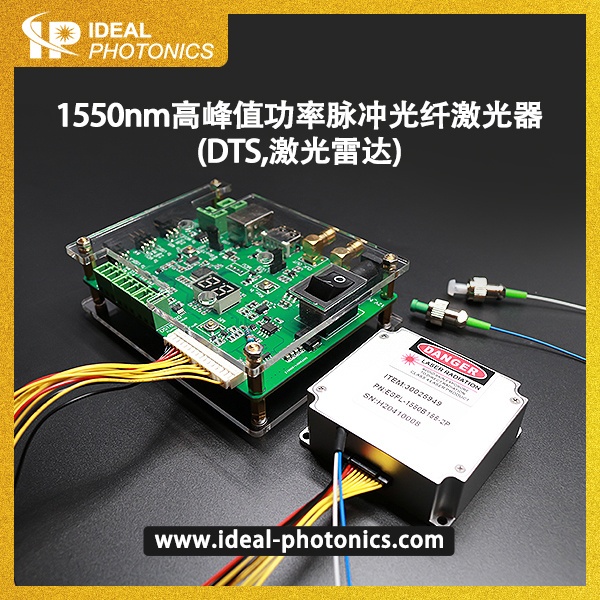

1550nm高峰值功率脉冲光纤激光器
(DTS,激光雷达)
筱晓光子开发的眼安全的高峰值功率脉冲光源。产品具有高的电-光转换效率,小的非线性效应和ASE,宽的工作温度范围,本产品适合作为固态激光Lidar的发射光源。
产品特点
· 高可靠性/高效率
· 高峰值功率
· 良好的光谱特性
· 低噪音低损耗
· 应用领域
· 测距
· 武器仿真
· 测量设备
· 国土安全
· 激光雷达
· 自适应巡航控制
电学光学参数
Note 1: Typical@ 500KHz, 2ns, 1W,25°C
图1 主功率端光谱图(中心波长1551.9nm)
光纤脉冲激光器重复频率范围为100kHz-3MHz,主功率较小时**重复频率会降低。其100kHz与3MHz的重复频率图见图1与图2。
图2 100kHz重复频率
图3 3MHz重复频率
表1是激光器在25°C,DAC=100时不同重复频率及不同脉宽下的主功率。表1可以看出主功率随着重复频率或者脉宽的增加而增强。
表 1
表2是激光器在25°C,重复频率=1MHz与脉宽=3ns时不同DAC对应的主功率,**主功率可达1.217W。
表 2
激光器主功率与DAC关系如图4所示,线性良好。
尺寸图
订购信息
PL-Fiber-□□□□-XX-P△-C▽ □□□□:Average Power 05:0.5w
***** 1:1w
2:2W
XX: Package Type
D1=120X90X20mm
D2=80X90X23mm
D3=90mm圆盘
D4=50X50X19mm
P△:Pulse Width
1:1ns
10:10ns
110-1-10ns
C▽:Pigtail and Connector SA=SMF-28E+FC/APC PP=PM1550+FC/PC
PL-FIBER-1-D4-110-SA 名称:1550nm脉冲激光器
描述: 中心波长:1550nm,平均功率:1W,峰值功率:1kw,脉宽:1-10ns可调, 单模SMF-28E+尾纤,FC/APC连接头,重频:0.1-2MHZ可调
交货期:现货
测试及使用要求
1、散热要求
本光源功耗较大,必须进行良好散热,否则本光源不能很好工作,影响设备运行稳定性或造成损坏。
2、重复频率及输出功率要求
本产品需要在连续重复频率下使用,触发脉冲不间断;
3、电源使用
请确保输入的电源是在产品指标要求的电压和电流范围内,且使用中不得 未关机时直接断电,如果意外断电,一定要把产品电源关闭。
4、静电防护
本脉冲光源内部激光器和某些芯片是静电敏感器件,外部有较高静电时容易造成不可恢复的损坏。需要设备良好接地,操作人员做好静电防护措施 。
5、光纤端面保护
使用前要用擦拭纸蘸酒精清洁输出光纤的端面,保证输出端面干净,否则容易输出功率下降或稳定性下降,甚至造成光纤端面烧毁。
6、人身安全
脉冲光源属于Class IV 类光源,工作时不可裸眼直视光纤输出端面,也不可将皮肤直接暴露在强光下,否则会造成损伤。
