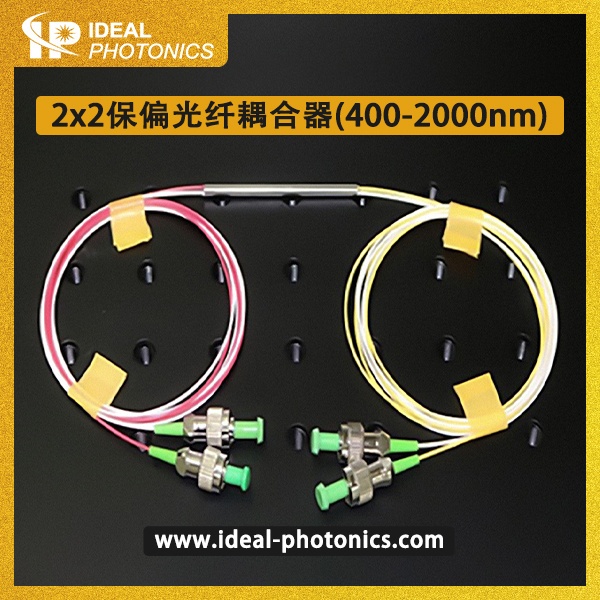

2x2保偏光纤耦合器(400-2000nm)

筱晓光子的保偏耦合器具有高消光比，并且能在-40 °C到85 °C的较宽温度范围上工作。注意，PER会随着温度而变化；详情请看偏振消光比测量标签中的温度循环测试部分。它们带接头或裸纤时的**功率为1 W，熔接时则为5 W(详情请看损伤阈值标签)。这些耦合器经过大量测试和PER的验证；测试过程详情请看偏振消光比测量标签。

标准耦合器具有2.0 mm窄键FC/PC或FC/APC接头，如下表中所概括。将耦合器用作合束器时，需将光纤终端连接到不用的输出端，因为一部分光会经过这个分支进行传播。光纤引线具有?900 μm Hytrel®护套，长度为0.8米。我们还提供具有其它波长、光纤类型、耦合比、对准轴或端口配置的定制耦合器配置。

产品特征

● 980 nm保偏光纤耦合器

● 分光比50:50、75:25、90:10或99:1

● 双向耦合(任一端都可用作输入端)

● 2.0 mm窄键FC/PC或FC/APC接头

● 每个耦合器都包含单独的测试报告

这些2x2保偏(PM)光纤耦合器设计用于460-2200 nm，可选择的耦合比有50:50、75:25、90:10或99:1。2x2耦合器是双向的，可用于分离和混合信号(请看2x2耦合实例标签)。

保偏耦合器使用熊猫型保偏光纤制造，因此它们可在光沿着光纤慢轴发射时维持较高偏振消光比(PER)。如右图所示，应力棒平行于光纤纤芯并施加应力，在光纤纤芯中产生双折射，从而实现保偏工作。保偏耦合器的典型应用包括光学传感器、光学放大器和光纤陀螺仪。

筱晓光子的光学保偏元器件默认对准方式为慢轴对准

2x2熔融光纤耦合器规格的定义

本标签页简单解释了我们如何确定2x2耦合器的若干关键规格。耦合器的端口在下方示意图中有定义。 在下文中，光输入到端口1。对于我们的宽带耦合器，端口3和端口4分别为信号输出和低功率输出。

技术参数

备注：

1.所有的测试结果并不包含接头，加接头差损增加0.3dB

2.更好的参数或者其他需求我们可以接受定制

单点数据测试1X2，50:50，1550nm保偏光纤耦合器（宽带SLD 中心波1550nm，谱宽：30nm 2.5mw保偏SLD激光器测试为例）

额外损耗

额外损耗(dB)为总输入功率与总输出功率的比值：

Pport1是1端口的输入功率，Pport3+Pport4是3和4端口的总输出功率，假设2端口没有输入功率。所有的功率都用mW表示。

光学回波损耗(ORL)/方向性

方向性指一部分输入光通过一个输入端口从耦合器出射(即，光在端口2出射)，而不是从预期输出端口出射。它可以用下面的方程式，以dB为单位计算：

其中Pport1和Pport2分别为端口1和端口2的光功率(mW) 。这个输出是耦合器分支相接之处的背向反射的结果，它表示了端口3和4的总光输出的损耗。对于50:50的耦合器。方向性等于光学回波损耗(ORL，optical return loss)。

插入损耗

插入损耗定义为耦合器的一个输出分支(信号输出或低功率输出)处输入功率与输出功率的比值。插入损耗总是以分贝(dB)为单位。它一般用下式定义：

其中Pin和Pout是输入功率和输出功率(mW)。对于我们的2x2耦合器，信号输出和低功率输出都提供了插入损耗规格；我们的规格总是先列出信号输出的插入损耗。如要定义特定输出(端口3或端口4)的插入损耗，方程式可重写为：

一个类似的方程式可用于定义端口1处输入，端口2输出的插入损耗。然而，如上文所述，它已经被定义为耦合器的方向性了。

插入损耗其实包含耦合(例如，传播到另一输出分支的光)和额外损耗(例如，从耦合器损失的光)的影响。每个输出、信号和低功率输出所允许的**插入损耗都是已明确给出。由于每个输出的插入损耗与耦合到另一输出的光相关，耦合器的两个输出不会同时具有**插入损耗。

计算插入损耗，以dBm为单位。

插入损耗也可以用功率计算，以dBm为单位。下方方程式为以mW与dBm为单位表达的功率之间的关系：

耦合比

插入损耗(dB)是耦合器每个分支输入功率与输出功率的比值，波长是它的函数变量。它同时能得出耦合比和额外损耗两个参数。耦合比可从测量的插入损耗计算出。耦合比(%)是来自每个输出端口(A和B)的光功率与两个输出端口的总光功率之和的比值，波长是它的函数变量。它不会受到光谱特性(比如水吸收区域)影响，因为两个输出分支受到影响的程度相同。点击下方蓝色信息图标可查看显示了我们的宽带耦合器的耦合比的持续性曲线图。

均匀度

均匀度也可以从测量的插入损耗计算。均匀度是插入损耗在带宽范围上的变化(dB为单位)。它是插入损耗在光谱范围上如何均匀分布的度量。路径A的均匀度是**插入损耗值与红色实线插入损耗曲线之差(在上面的插入损耗曲线图中)。路径B的均匀度是蓝色实线插入损耗曲线与*低插入损耗值之差。点击下方蓝色信息图标可查看显示了我们的宽带耦合器的均匀度的持续性曲线图。

一般耦合实例

2x2熔融光纤耦合器可以*小损耗并且以指定耦合比在两根光纤之间分光或混光。我们库存提供的耦合器可选择四种耦合比之一：50:50、75:25、90:10或99:1。我们所有熔融光纤耦合器都是双向的，意味着所有端口都可以用作输入。右边的视频为几个简单的耦合实例。

术语"信号输出"和"输出较少的端口"分别指更高功率输出和更低功率输出。举例说明，如果光输入到NIR-FBC-W1216耦合器的白色端口(99:1耦合比)，99%的透射光耦合到耦合器另一侧的白色端口，而剩下的1%耦合到红色端口。在这个实例中，第二个白色端口称为信号输出端口，且红色端口称为输出较少的端口。对于一个50:50的耦合器，信号输出和低功率输出具有相同的功率输出。 在我们的宽带耦合器中，信号总是从蓝色传输到红色，或白色传输到白色，而输出较少的路径总是从蓝色传输到白色，或者白色到红色；下面的图应该从左边读到右边。对于我们的窄带耦合器，请参看耦合器附带的数据表，以确定信号传输路径和输出较少的路径。
