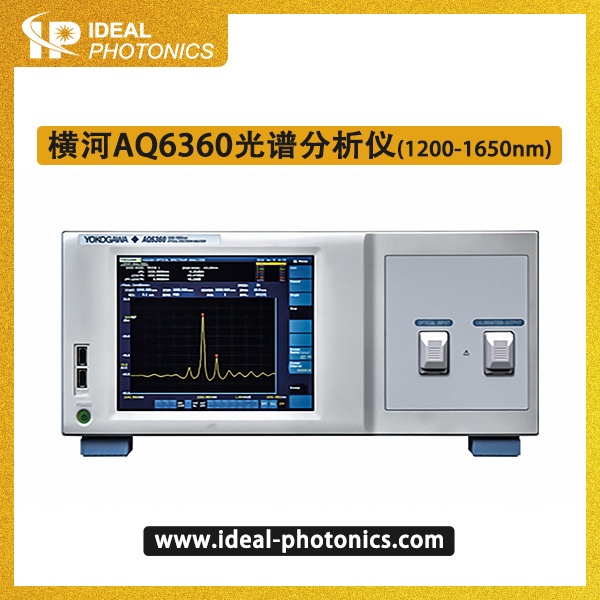

横河AQ6360光谱分析仪(1200-1650nm)

AQ6360是一款基于衍射光栅技术的经济高效光谱分析仪。AQ6360满足电信设备（如激光器、光收发器和光放大器）工业制造的典型测量需求。

AQ6360的波长范围为1200到1650纳米，用于制造测试的理想性能。其自由空间光学输入结构设计保证了高耦合效率和测量重复性。AQ6360的附加功能和功能包括内置的分析功能和以太网和GPIB远程接口。

产品特点

用于制造测试的理想性能

AQ6360满足电信设备（如激光器、光收发器和光放大器）工业制造的典型测量需求。

● 波长范围：1200~1650nm

● 波长分辨率：0.1~2nm

● 高波长精度：±0.02nm

● 高动态范围：55dB

● 宽测量范围：+20~－80dBm

● 扫描速度快两倍

AQ6360的扫描速度比我们为研发目的而设计的型号快两倍。

● 自由空间光学输入

● 自由空间光学输入结构是保证高耦合效率和测量重复性的***方法。

● 双重目的

● 支持单模和多模光纤

● 多功能

● 支持平面和角度抛光连接器

● 安心无忧

● 防损坏的内部输入连接器

● 免维护

● 无内部光纤需要清洁

● 内置波长参考源（工厂选件）

● 节省空间的4U高度（比AQ6370系列低1U）

AQ6370系列兼容操作

AQ6360沿用了我们OSA系列的屏幕和菜单布局――全世界数以千计的用户公认的*直观、*易于使用的布局。

多点触摸屏

点击、拖动、缩小和放大。高分辨率、响应式8.4英寸多点触控电容式触摸屏使仪器操作变得简单直观。

● 内置分析功能可提高生产力

● 提供十多种数据分析功能，包括WDM（OSNR）、SMSR、DFB-LD、EDFA和光谱宽度。

● 远程操作准备就绪

● 以太网和GPIB远程接口

● AQ6360配备GP-IB和以太网接口，用于远程访问和构建自动测试系统。

● 兼容AQ6370D的远程命令

● 其与AQ6370D和AQ6317指令兼容，便于编程。

技术参数

*1: 使用单模光纤(ITU-T G.652)、开机预热（预热时，进行扫描宽度100nm以上、VBW=10kHz以上的重复扫描）2小时后，自动光轴定位后，恒定的室温

*2: 内置波长校正用光源选件、实施波长校正Wl cal (ref)后、恒定的室温

测量前至少预热仪表2小时，进行扫描宽度≥100nm， VBW=10kHz的重复扫描

*3: 自动光轴定位后完成波长校准（Wl Cal），使仪表在恒定温度下，除非另有说明。使用回波损耗大于40dB的单模光纤(ITU-T G.652)或多模光纤(50 μm/125 μm)或者回波损耗大于38dB的多模光纤(62.5 μm/125 μm)。

*4: 内置波长校正用光源选件，波长校准Wl Cal (Ref)后，单模光纤。

LD芯片和TOSA

AQ6360通过用于晶圆、LD芯片、TO CAN和TOSA测量的自由空间激光束的多模光纤，提高测量效率。这是由于OSA的自由空间输入结构，该结构支持多模光纤，而不会出现多模和单模光纤不匹配时发生的高插入损耗。

可以快速准确地测量激光边模抑制比(SMSR)

NA转换适配器

数值孔径（NA）转换适配器使得多模光纤测量更精确更稳定。其是专门为横河OSA设计的独特适配器。

DFB-LD光谱(GI 50/125 μm)

光收发器

结合误码率测试（BERT）设备，AQ6360可以测量收发器和LD模块的中心波长和光谱宽度。

为测试光收发器的BER曲线，将ASE源的宽带光加入信号中。AQ6360具有高灵敏度，因而能够比低性能非光栅设计更精确地测量OSNR条件。

光放大器

AQ6360可以通过“EDFA-NF”的分析功能非常简单的计算出析掺铒光纤放大器的噪声系数。放大器测试的典型测量设置包括一组波分复用激光器、一个用于调谐激光器功率电平的衰减器、一个光谱分析仪。OSA需要两个高分辨率频谱。一条曲线在扩增前获取，一条曲线在扩增后获取。从获得的光谱中，EDFA-NF分析功能自动检测激光峰值，提取所需的测量值，执行计算并显示DUT中GAIN和NF值表格。

光放大器测试的典型实验设置

光放大器分析的自动化程序提供一个包含相关参数的表格

产品应用

● 光有源器件(激光二极管/光纤激光器)

● 光无源器件(滤波器/FBG/特殊光纤)

● 支持应用光子设备的开发

● 医疗/生物：激光治疗、DNA测序、显微镜

● 工业：激光微加工、激光打标机

● 家用电子设备：激光投影仪、下一代光盘、LED产品

● 测量传感：激光雷达、干涉仪

● 电信：塑料光纤(POF)通信

● 世界一流的光学性能

● 高波长分辨率 & 大动态范围
