产品简介

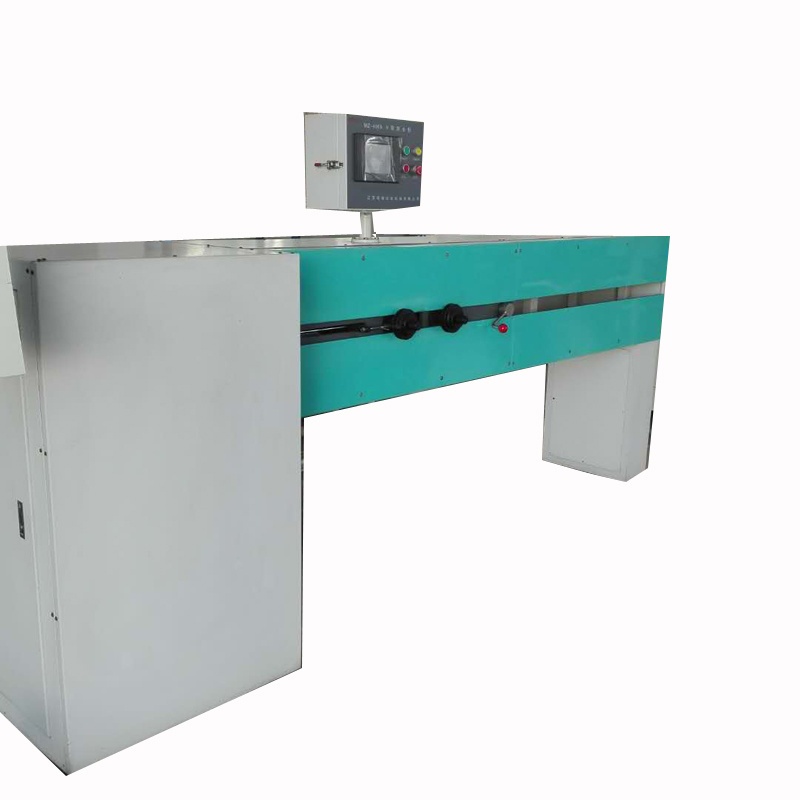

MZ-4009 V带测长机
特点及用途:
本设备主要用于V带、窄V带、汽车V带、洗衣机V带及多楔带等的长度及其露出高度的测量,测定方法及技术参数参照国家标准GB/T11544《普通V带和窄V带尺寸》、GB/T2442《洗衣机V带》、GB/T13352《汽车V带尺寸》、GB/T16588《工业多用楔带及带轮尺寸》。
本设备主要由机架、砝码加载系统、气缸卸荷系统、移动车、微动车、PLC控制、触幕屏显示几部分组成,光电编码器测量V带长度、光栅尺测量露出高度,测量快速、准确、技术先进。
技术参数:
1. 砝码加载范围:30N-1400N或根据带型配置
2. *小中心距:200mm
3. 大中心距:基本型:1800mm
通用型:4300mm
加长型:6800mm
4. 长度测量误差:≤1‰
5. 测量基准高度误差:<0.1mm
6. 触幕屏显示基准长度分辨率为0.1mm
露出高度分辨为0.05mm
7. 电源:AC380V 三相四线
8. 外形尺寸(长×宽×高):
基本型:3230mm×830mm×1550mm
通用型:5730mm×830mm×1550mm
加长型:8230mm×830mm×1550mm
注:关键零部件均由日本小巨人LGMazak加工中心加工。
