德国HYDRO-BIOS公司AFIS液体自动注射采水器

基于mRNA水下原位固定技术的自动采水器

Automatic Fluid Injection Sampler AFIS

设备特点：

ü高压注射实现数秒内快速固定样品

ü**的注射系统实现注射液体的均匀分布

ü用户可选择注射的液体

ü注射液体的体积可编辑

ü采样过程的时间表可编辑

ü可以用于常见的多通道水样采集系统

AFIS发明人Dr. Guenter Jost：

Jost博士于1983年获罗斯托克大学博士学位，曾任中德合作项目“海洋微生物生态功能”德方**科学家（1996-2000）、智利Cato-lice del Norte Coquimbo大学 (1995)、厦门大学环科中心 (1998)、生命学院 (2002)客座教授。目前承担TRUMP、JGOFS、GOBEST、DFG项目中的 “细菌在海洋微食物网中的作用”、“水体具氧与无氧界面Mn、N循环过程中的细菌活性”、“海洋无机化能硝化细菌”、“水体细菌和噬菌体相互作用”等方面的研究，现任中德合作项目“不同水环境中土著噬菌体与其宿主细菌共存系统的研究”德方**科学家。在ISME、Environ Microbiol、Appl Environ Microbiol等国际知名杂志发表多篇论文。

设备介绍:

微生物是驱动几乎所有的生物地球化学循环的催化剂。因此了解关于微生物的丰度、多样性以及在周围环境中的活动不仅是微生物学家研究的基本领域，对于理解地球基础循环也是非常重要的。免培养法用于推断原核细胞的新陈代谢作用，以便分析元转录组。在海洋微生物代谢的过程中，**的难题在于mRNA稳定性很差，在自然环境中很容易降解，因此在实验室环境中无法客观研究微生物DNA在特定环境（水深、温度、盐度、溶解氧等）中的表达。

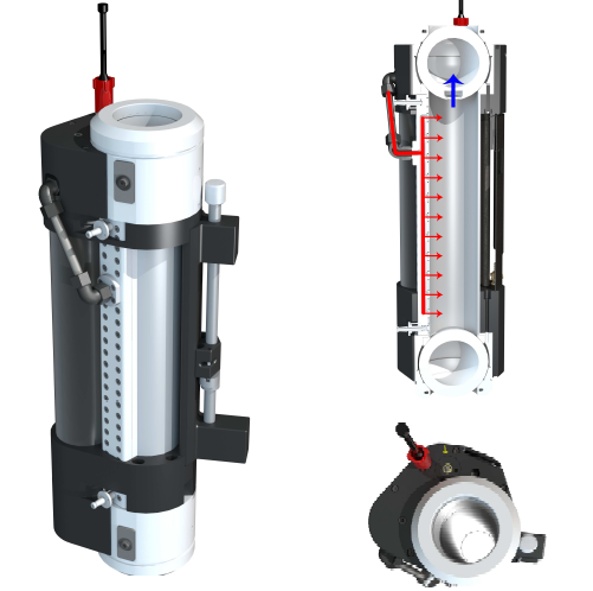

德国HYDRO-BIOS公司历时三年设计出一款**的智能采水器--AFIS。此采水器可以在采样的同时，向采水瓶内快速均匀地注射一定量的固定剂，可瞬间固定样品中微生物的mRNA。这些被固定的mRNA在实验室可以反转录成DNA，再将这些DNA进行PCR扩增，从而可以研究微生物在特定环境中的选择性表达。

从构思到量产，历时数年:

原始设计思路→ → → → 原型机 → → → → 工业设计思路 → → → **的AFIS

应用领域:

üAFIS以其独有的mRNA水下原位固定技术，可以作为细菌研究、生物遗传信息传递、表达的*匹配的支撑设备，是国际海洋细菌及微生物研究的一项划时代的技术突破。

üAFIS可以独立使用，在水中现场采集水样并对其中细菌、微生物等的mRNA进行固定。

ü可以固定在其他大型设备上，如CTD采水器、ROV、Lander等，在进行其他调查项目时同时采集水样。

与CTD采水器的**兼容:

AFIS的一个重要应用是与CTD采水器配合使用。AFIS可以与国内用户广泛使用的CTD采水器**兼容。在采样触发机制、硬件安装等方面，德国HYDRO-BIOS公司、美国Sea Bird公司的CTD采水器都已经成功实现与AFIS的**兼容并通过测试。

在与德国HYDRO-BIOS公司的CTD采水器配合使用时，只需将原有的卡盖式采水器拆下，替换为AFIS即可。在与美国Sea Bird公司的CTD采水器配合使用时，原来的2个卡盖式采水器瓶位，可以替换为1个AFIS。

不仅提高了CTD采水器主机的利用率，而且节省了宝贵的科研经费。

技术参数:

尺寸：20 x 20 x 65 cm

空气中重量：20 kg

**操作水深： 标准3000m，选配6000m

材质：工业陶瓷，PVDF，PTFE，POM，钛，AISI 316不锈钢，FKM，FFKM

电源：LiFePO4电池，2500mAh

支持协议：多达100条操作协议

采样方法：通过CTD采水器机械启动，深度启动，时间启动或依赖运动启动(可编程)

采样器体积：2000ml

注入液体体积： **250ml(可编程)

注射压力：700至50kPa

利用AFIS所获得的成果:

Thaumarchaeal分布和amoA基因表达

图为波罗的海中心的化学剖面图。红点标记了采样站284(Landsort Deep， 58135.00N， 18114.060E)和271 (Gotland Deep， 57119.890N， 20110.280E)的位置，其中的数据是2008年8月和2009年9月采样期间所记录的各项化学参数。虚线标记了采样深度：118米（Gotland Deep 2008），89米（Landsort Deep 2008）和72米（Landsort Deep 2009）。

AFIS在采样方法上的创新

AFIS自动液体注射水样采集器订购信息：

436 430AFISsingle

自动液体注射采集器

单瓶版本容积为2 L

集成压力传感器

**采样深度3000m

电源：可充电LiFePO4电池，2500mAh

包含基于Windows系统的OceanLab3软件

436 430/DS AFISsingle

自动液体注射采集器

单瓶版本容积为2 L

集成压力传感器

**采样深度6000m

电源：可充电LiFePO4电池，2500mAh

包含基于Windows系统的OceanLab3软件

436 431AFISsingle试剂袋

材质：5层热塑性聚烯烃(无PVC)，10个/包

436 432AFISsingle试剂袋专用快速连接器

集成了自动阀门
